WindowsとLinuxの融合環境

VMware Workstation 3.2 for Windowsを使うとWindowsとLinuxを1台のマシンで融合させた環境(Windowsデスクトップ+Windowsアプリ+Linuxアプリ+Linuxサーバ)を実現できます。

具体的には、Windows上でLinuxのXアプリを単独ウィンドウとして動作させたり、Linux用のWebサーバ,FTPサーバ,メールサーバ等をフルに活用できます。

またSambaを導入するとLinuxパーティションとNTFSパーティションの相互アクセスもできるようになります(Linux側からNTFSパーティションへの書き込みもOK）。

Windows上でLinuxのTerminal画面を単独操作しているとMac OS XでTerminalを使っているような感じがします。
またTerminal以外のさまざまなLinuxアプリもWindowsへの移植版のような感覚で使用できます。

WindowsからLinuxへの移行テストも簡単に試すことができます。

今回紹介するものはホストOSとして「Windows XP Professional」、ゲストOSとして「Red Hat Linux 7.3」という組み合わせの環境です。
Red Hat Linux 7.3を使用したのはRed Hat Linux 8.0より安定していると考えられるためです。


１．マシン環境

• CPU：Pentium 4 1.7GHz

• メモリ：640MB

• VGAカード：GeForce3

• モニタ：最大解像度=1920x1440

• サウンドカード：SoundBlaster Live! Value

• SCSIコントローラ：Advansys SCSI Host Adapter

• Windows XPのファイルシステム：NTFS

• Red Hat 7.3のインストール先：SCSI HDD

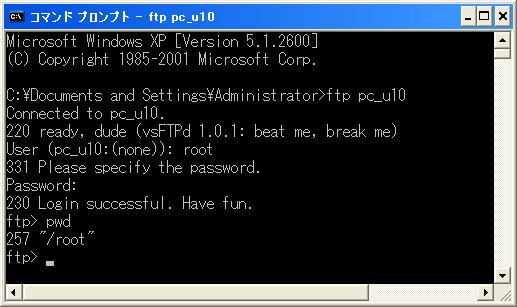

• rootによるlogin許可
  /etc/vsftpd.ftpusers(login禁止ユーザの登録ファイル)から「root」を削除すればrootでftpログインができるようになります。

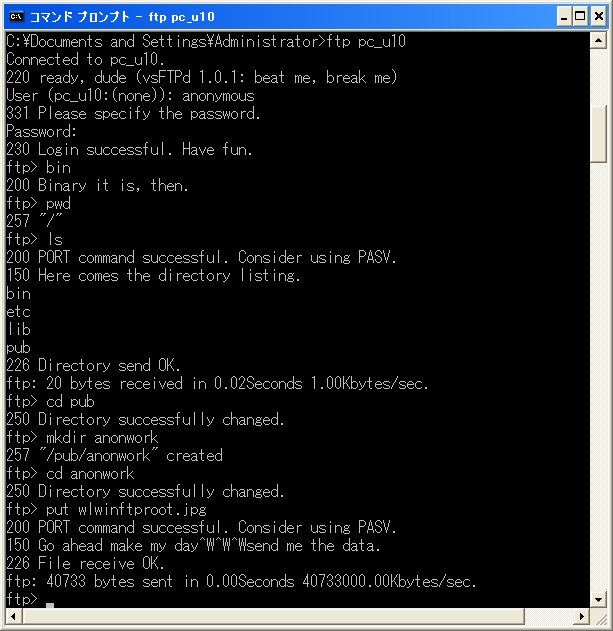

• anonymousによる更新許可
  /etc/vsftpd.confで「anon_upload_enable = YES」「anon_mkdir_write_enable = YES」を設定すればanonymous接続でディレクトリの作成やファイルアップロードができます。

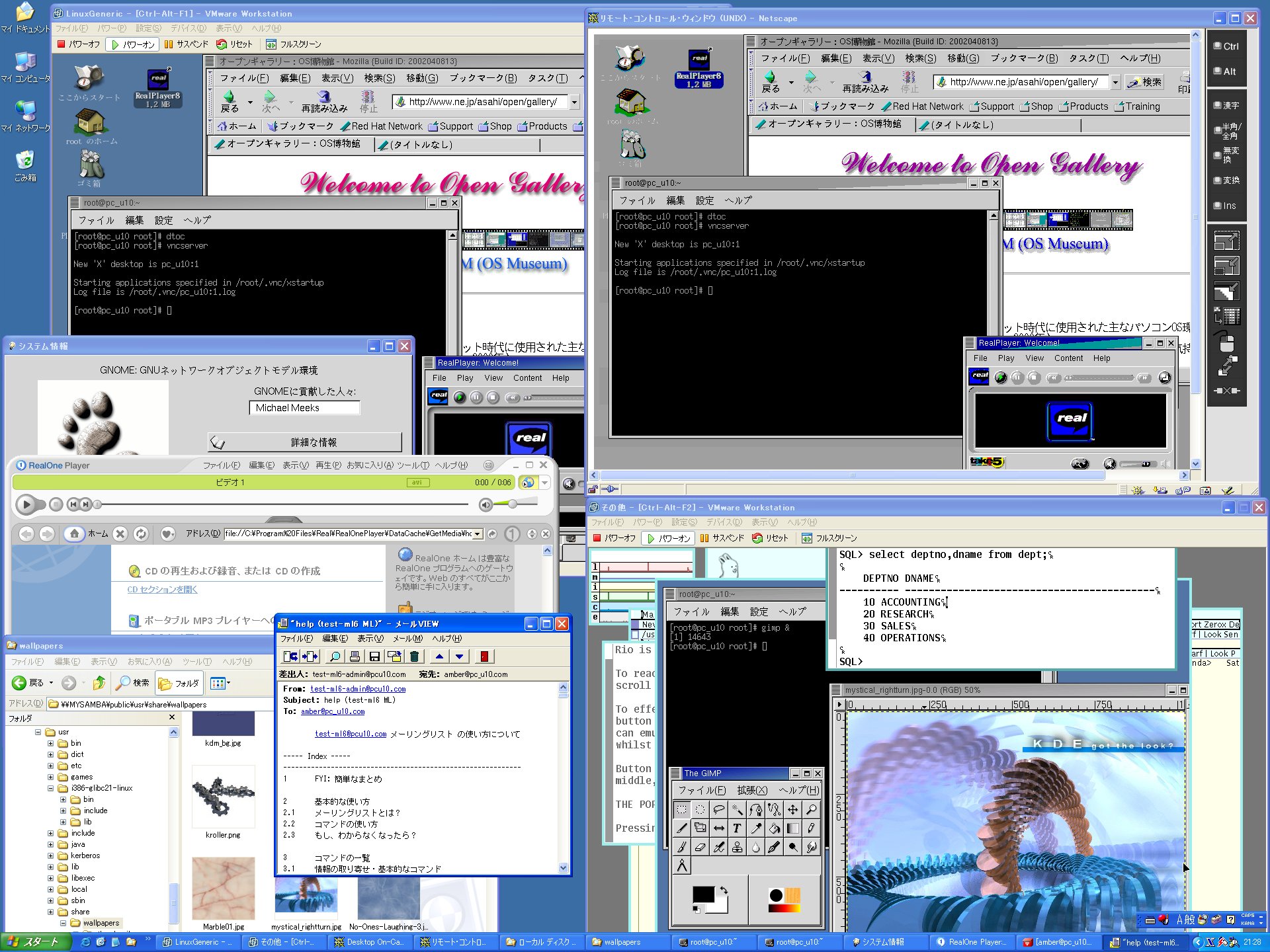

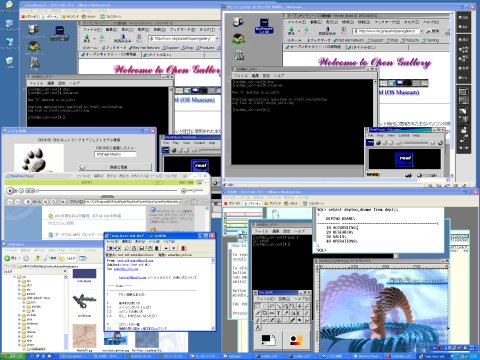

• 左上
  VMware下でのRedHatデスクトップです。

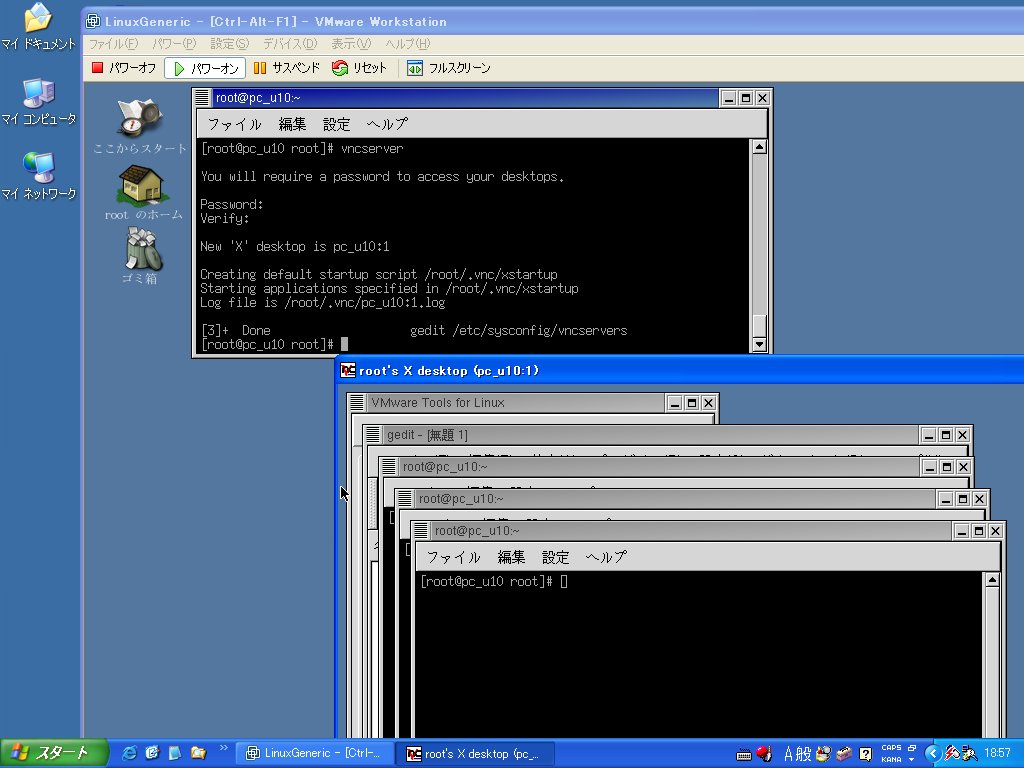

  Desktop On-Call(PCリモコン)とVNCサーバを起動したところです。
  RealPlayer 8 Basicも起動しています。


• 右上
  Netscape CommunicatorからDesktop On-Callを呼び出してRedHatをリモートコントロールしている画面です。


• 左下

  • Xサーバのマルチウィンドウ機能でRedHatのシステム情報を表示しているところです(guname)。

  • RealOne Player

  • WindowsエクスプローラでRedHatのSambaサーバをアクセスしています。

  • RedHat 7.3に導入したメーリングリスト管理ソフト(fml)に送付したhelpコマンドの応答メールの表示。



• 右下
  VMware下でPlan9を動作させています。
  Plan9のVNCビューアでRedHatをリモート操作しています。

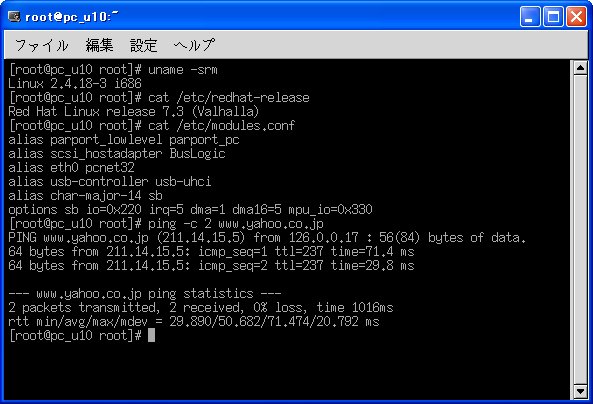

• gnome-terminal

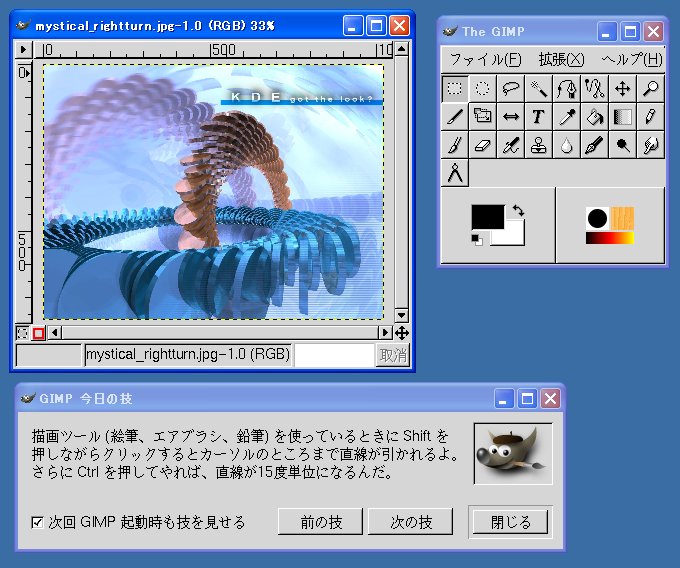

• GIMP


• xosview

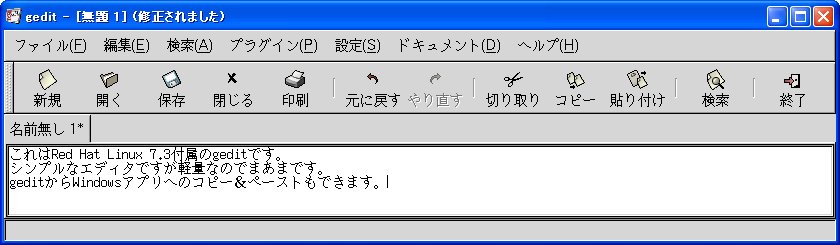

• gedit

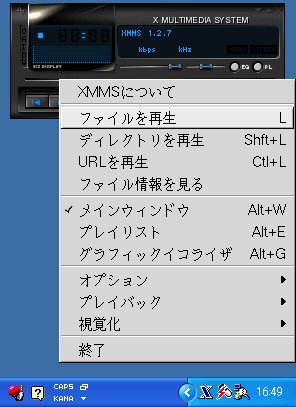

• xmms

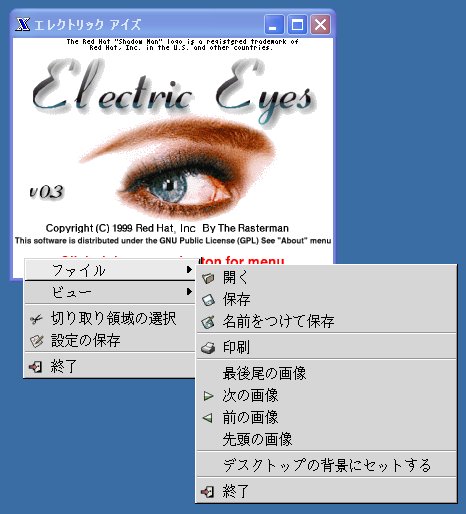

• ee(エレクトリックアイズ)

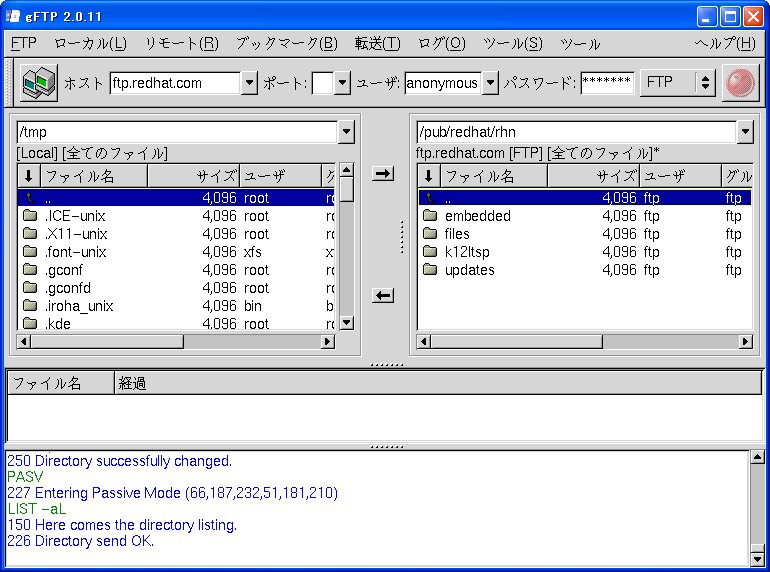

• gFTP

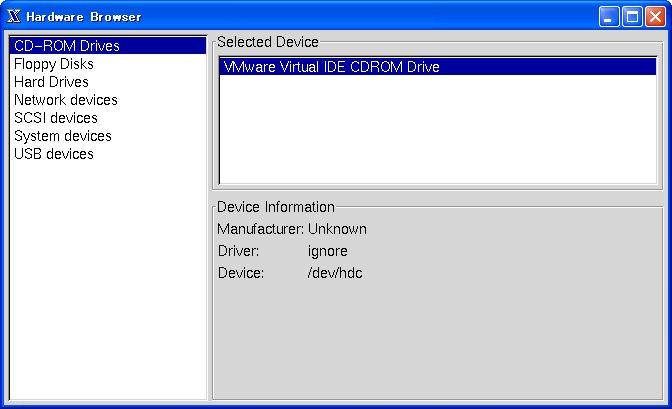

• hwbrowser(ハードウェアブラウザ)


• gdmconfig(GNOMEディスプレイマネジャ設定)

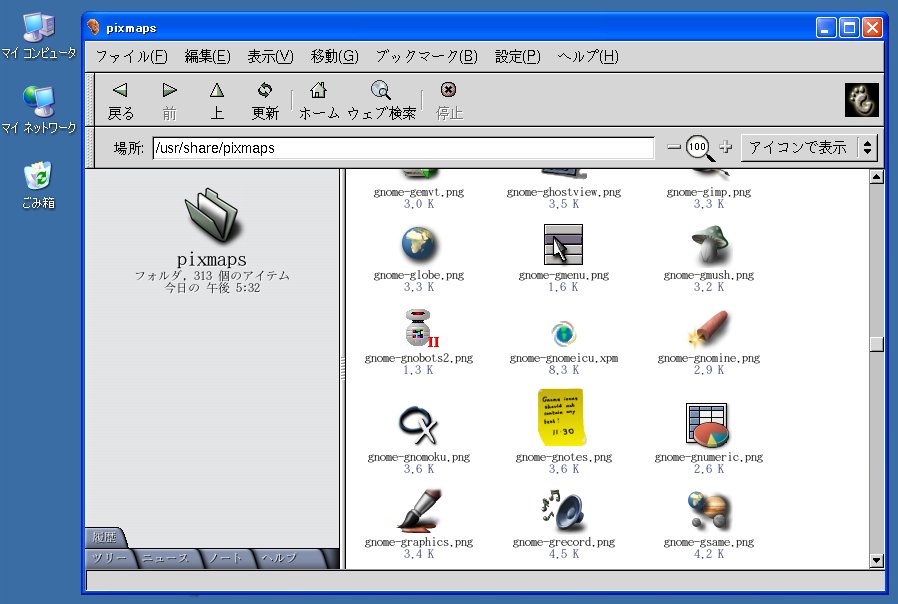

• Nautilus

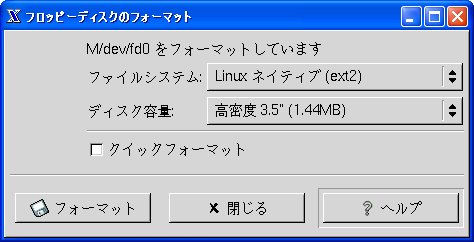

• gfloppy

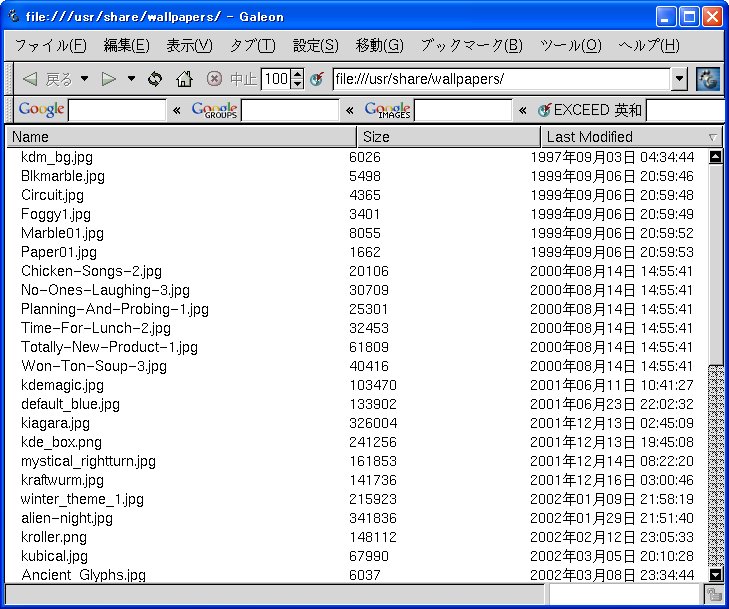

• Webブラウザgaleonによるファイルブラウズ

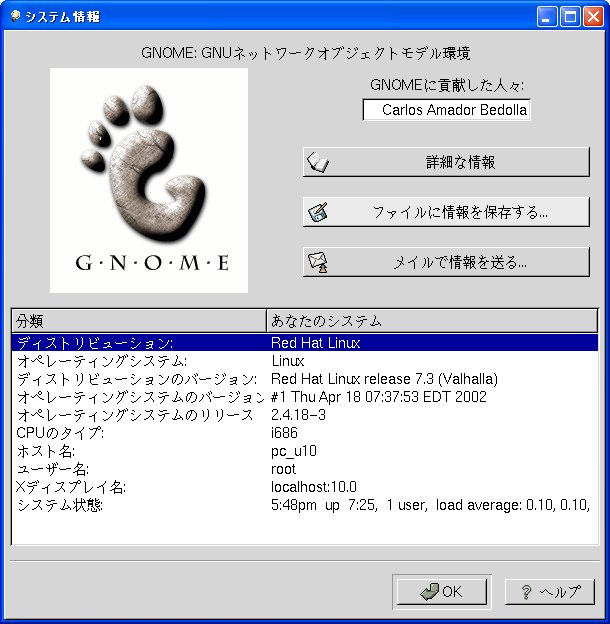

• guname(unameのGUI版)

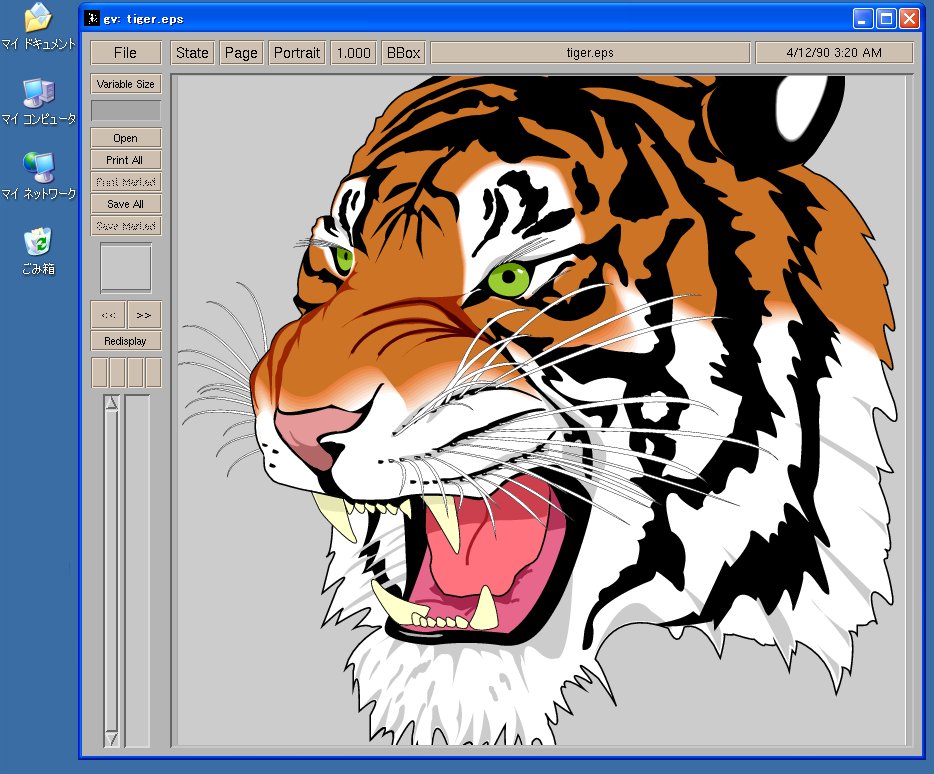

• gv(tiger.psの表示)

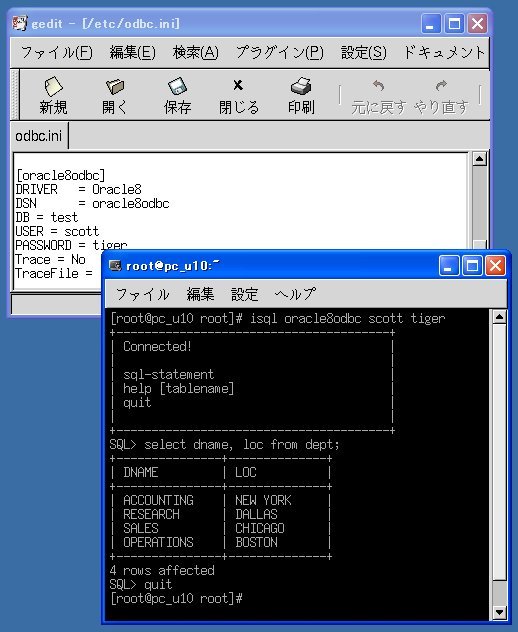

• unixODBC付属isqlツールによるOracle ODBCアクセス

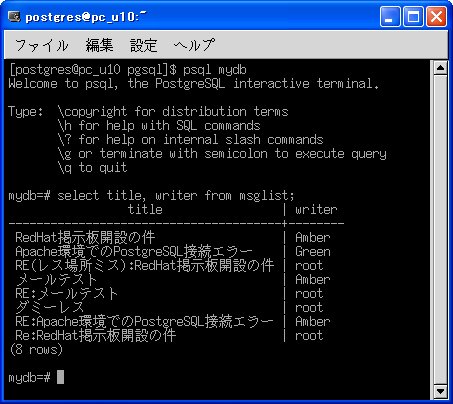

• psqlツールによるPostgreSQLアクセス

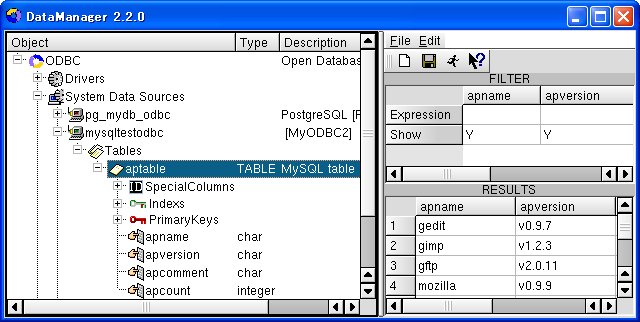

• DataManagerによるMySQL ODBCデータソースブラウズ

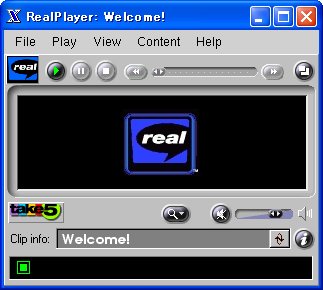

• RealPlayer
  ちなみにWindows版のRealPlayer 8 Basicの画像はこちらです。



• VMware内でのRed Hatのブート


• Red Hatへのスキャナドライバのインストール


• GIMPへのiscanプラグインの登録
  ln -s /usr/bin/iscan ~/.gimp-1.2/plugin-insでiscanをGIMPのプラグインとして登録します。


• ゲストOSへのUSBポート接続先切り替え
  Windows側に接続されたUSBポートをゲストOSのRed Hatに接続するためには、VMwareの[デバイス]-[USBポート1(接続なし)]-[Seiko Epson USB device]を選択します。

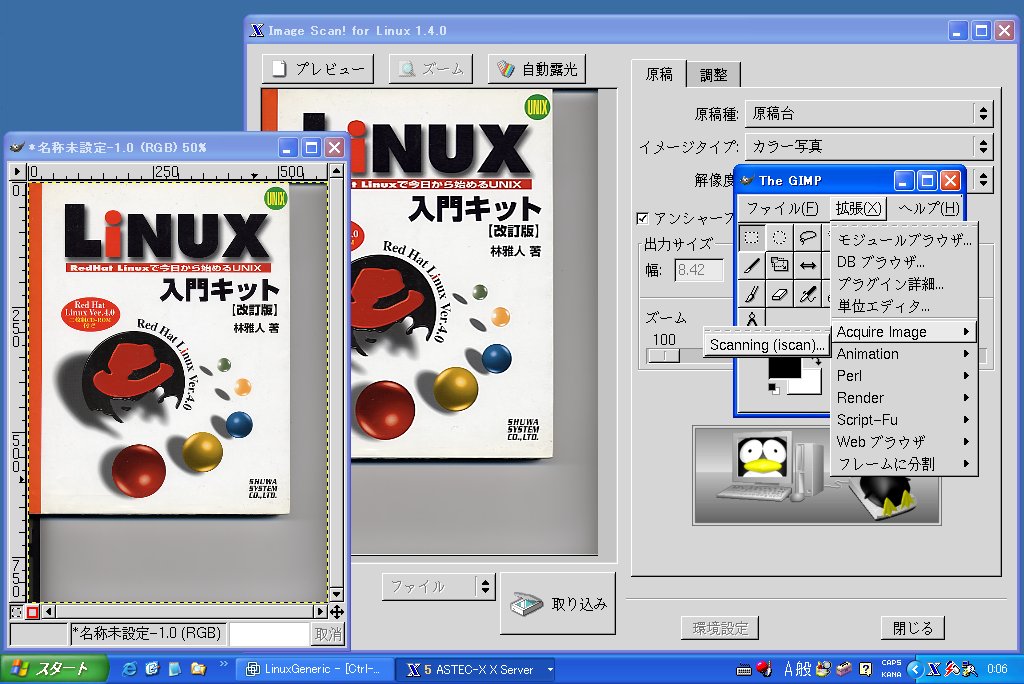

• Windows上からRed HatのGIMPを起動します。


• GIMPの[拡張]-[Acquire Image]-[Scanning(iscan)]を起動します。
  ここでiscanの操作画面がWindows上に出てきますのでスキャナが使えます。
  Linux関連の本の表紙をスキャナでプレビューしてGIMPに取り込んだところの様子はこちらです。


• USBポートの接続先の戻し
  ゲストOSで使用したUSBポートをWindows側に接続し直すにはVMwareの[デバイス]-[USBポート1 -> Seiko Epson USB device]-[切断]を選択します。



• KDEメニューのグラフィックスから「Kooka(スキャン＆OCRプログラム)」を選択

• 「Kookaへようこそ」画面でスキャナ装置を選択

• 「Kookaスキャニング」画面でScan mode等の設定

• ＜プレビュースキャン＞ボタンでプレビュー表示




• ＜最終スキャン＞ボタンでスキャン完了後「Kooka保存アシスタント」で保存用の画像形式(bmp等)を選択

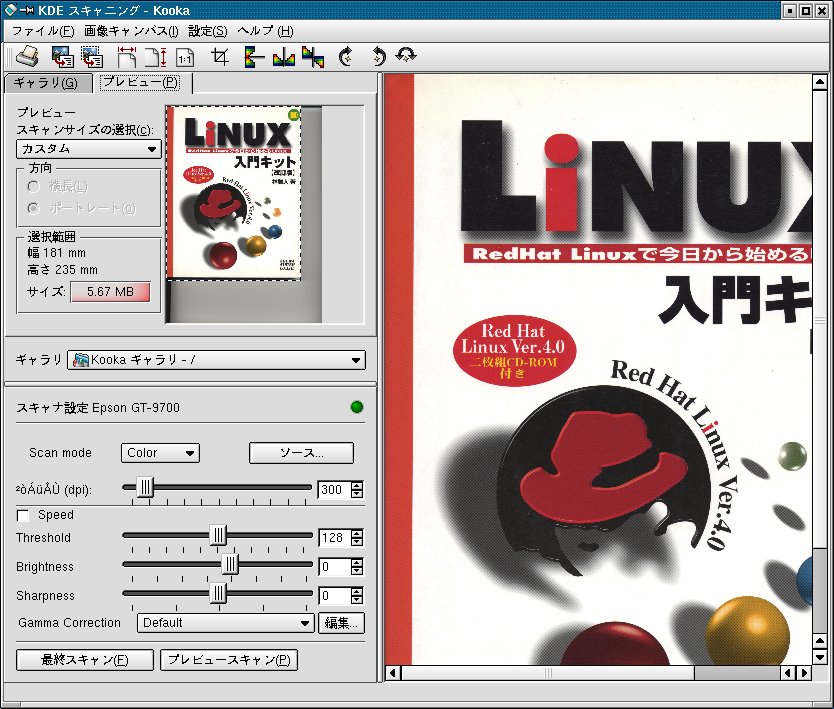

• 最終スキャン結果



  実寸画像はこちらです。


• 最終スキャン結果の画像ファイルは~/.kde/share/apps/ScanImages/kscan_0001.bmp等の連番付きファイル名で保存されます。


• Kookaでスキャンします

• スキャンした結果が表示される画像キャンバス内で文字認識させたい部分を矩形選択します

• Kookaの[画像キャンバス]−[選択範囲をOCR]の実行

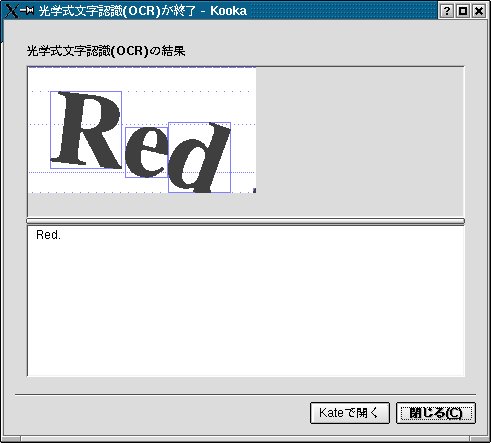

• ＜OCR開始＞ボタンで読み取り結果が表示されます。




• ＜Kateで開く＞ボタンで認識結果をテキストファイルとして開くことができます。
  尚、認識結果のテキストは/tmp/kde-ユーザ名/kookaxxxxx.txtファイルとして保存されています。

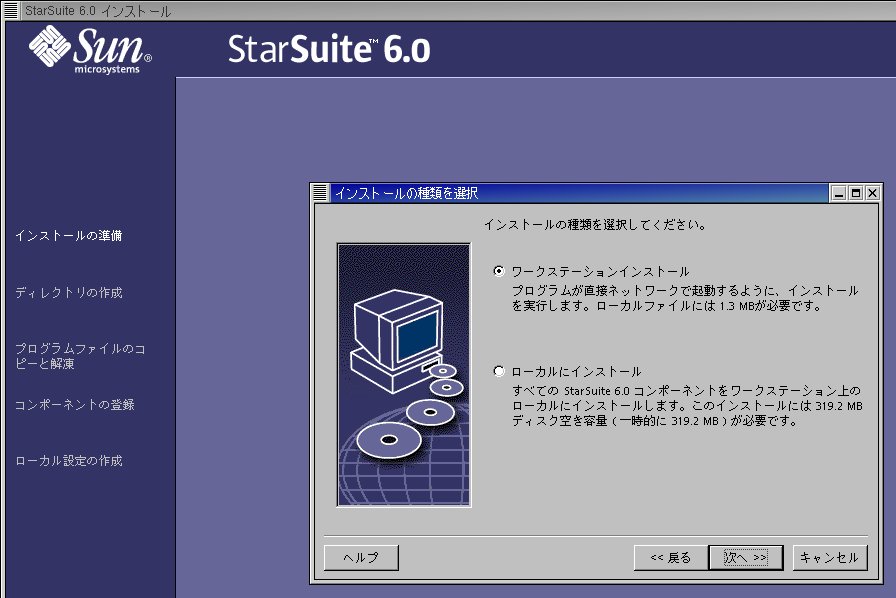

• StarSuiteの導入
  StarSuiteは5ユーザライセンスであり、ネットワークインストールとワークステーションインストールができます。
  またStarSuite導入後にStarSuite付属のADABAS Dを追加インストールすることもできます。
  ADABAS Dをインストールすると.bashrcにDBROOT,DBWORK,DBCONFIG等の環境変数が自動追加されます。

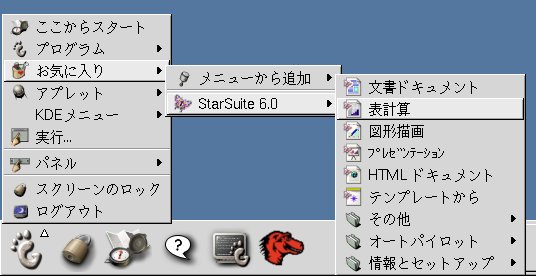

• StarSuiteのメニュー
  StarSuiteをインストールすると「お気に入り」にStarSuiteのメニューが登録されます。





• Writerによるpdfファイルの作成

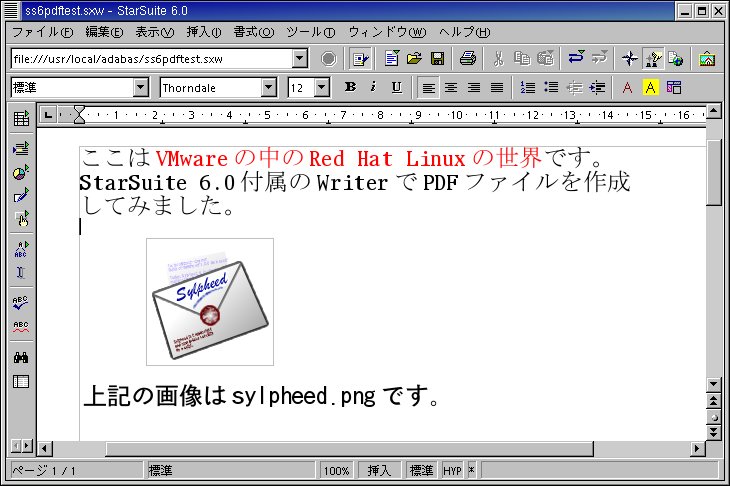

  • Writerで作成した文書
    上段の文字のフォントはHG Mincho Light Jです。
    中段の画像はSylpheedメーラのロゴ(png形式)です。
    下段の文字のフォントはKochi Gothicです。


  • pdfファイルの作成
    StarSuiteできれいなpdfファイルを作成するには[お気に入り]-[StarSuite 6.0]-[情報とセットアップ]-[StarSuite 6.0 プリンタの管理]でAdobe Distillerドライバをpdfコンバータとしたプリンタを追加しておきます。
    StarSuiteで作成した文書を[ファイル]-[印刷]においてAdobe Distillerドライバプリンタで印刷実行するとpdfファイルが得られます。

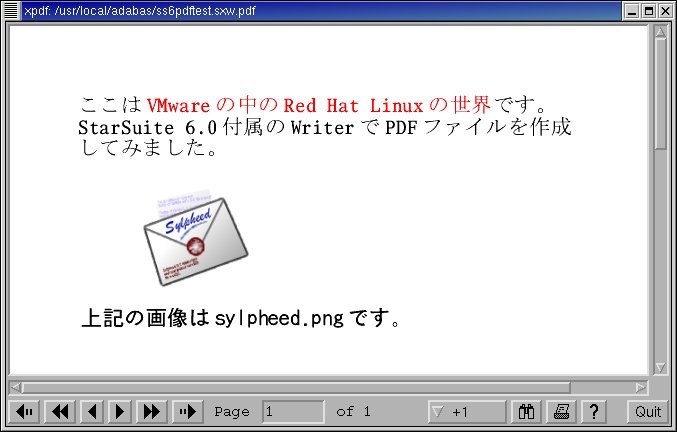

  • Writerで作成したpdfファイルのXpdfによる表示

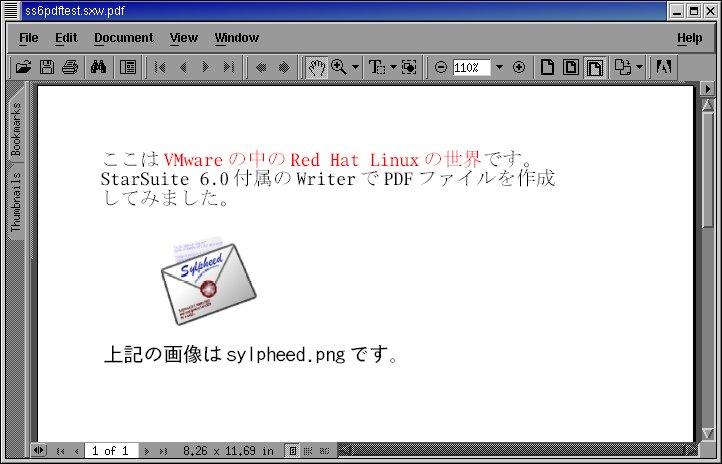

  • Linux版Acrobat Reader 5.0.6による表示

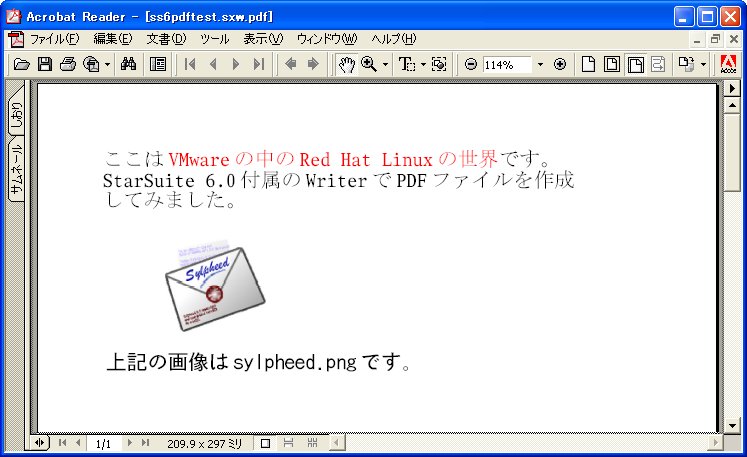

  • Windows版Acrobat Reader 5.0による表示
    pdfファイルに含まれるフォントで表示されます。

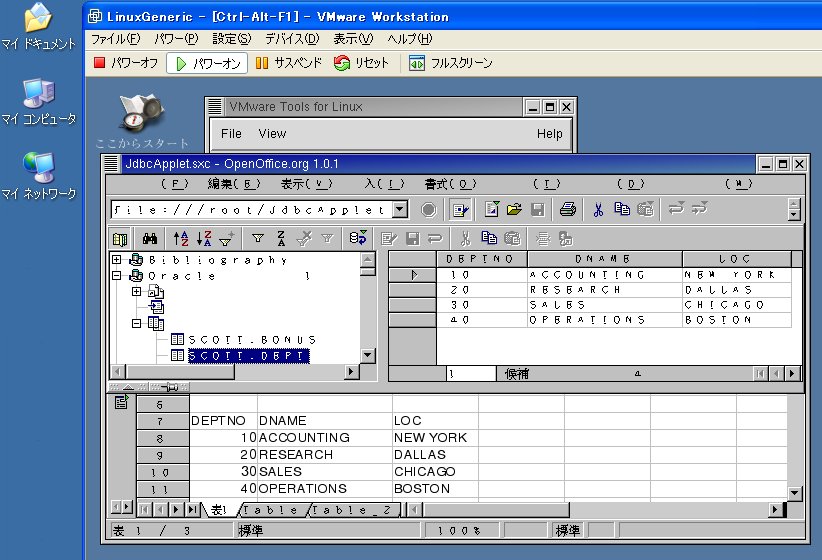

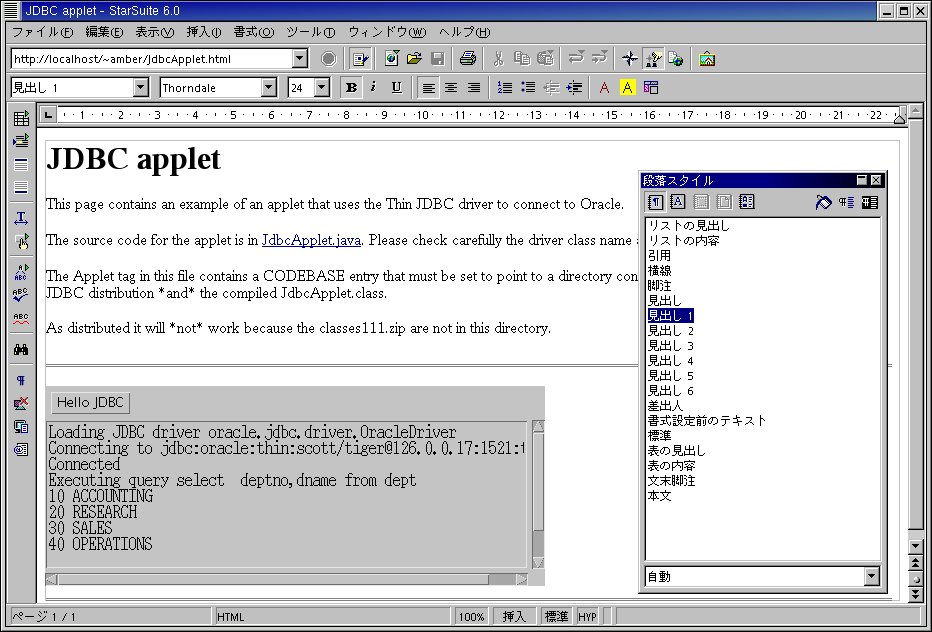

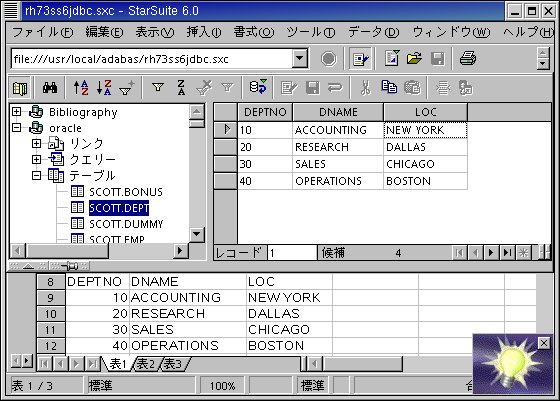

• StarSuiteでのOracleアクセス

  StarSuiteのブラウザ機能でもOracle JDBCアプレットを使えます。

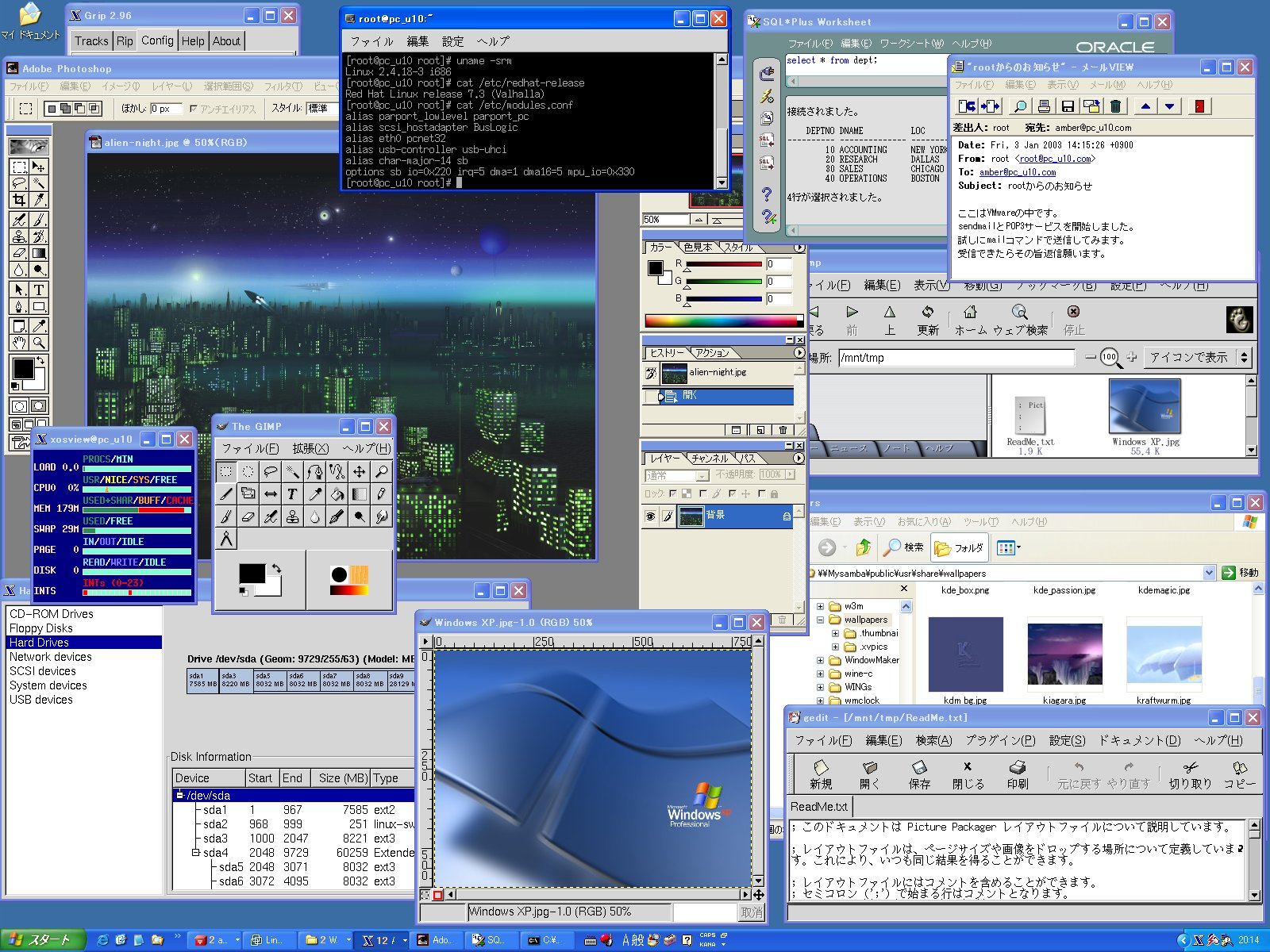

• Windowsアプリ


  • Photoshop：Linux側の画像をSamba経由で開いて表示しています。

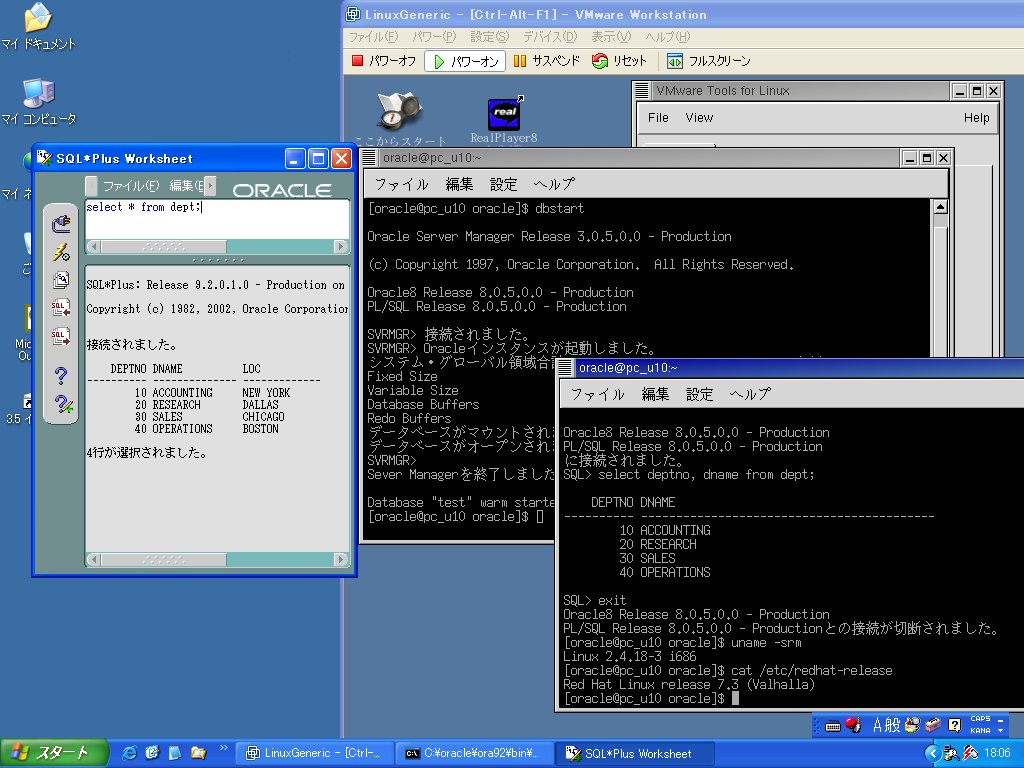

  • SQL*Plus Worksheet：Linux側のOracleサーバをアクセスしています。

  • AL-Mail32：Linuxのメールサーバを使用しています。

  • Windowsエクスプローラ：Linuxファイルシステム内画像のサムネイル表示をしています。



• Linuxアプリ


  • grip：音楽CDのリッピングツール

  • gnome-terminal：Linuxの端末エミュレータ

  • xosview：Linuxのリソース使用状況モニターツール

  • hwbrowser：ハードウェアブラウザ

  • GIMP：NTFSのWindows共有ディレクトリ内の画像を表示しています。

  • Nautilus：NTFSのWindows共有ディレクトリを表示しています。

  • gedit：Photoshop付属のreadme.txtを表示しています。






  実寸画像はこちらです(1600x1200)。

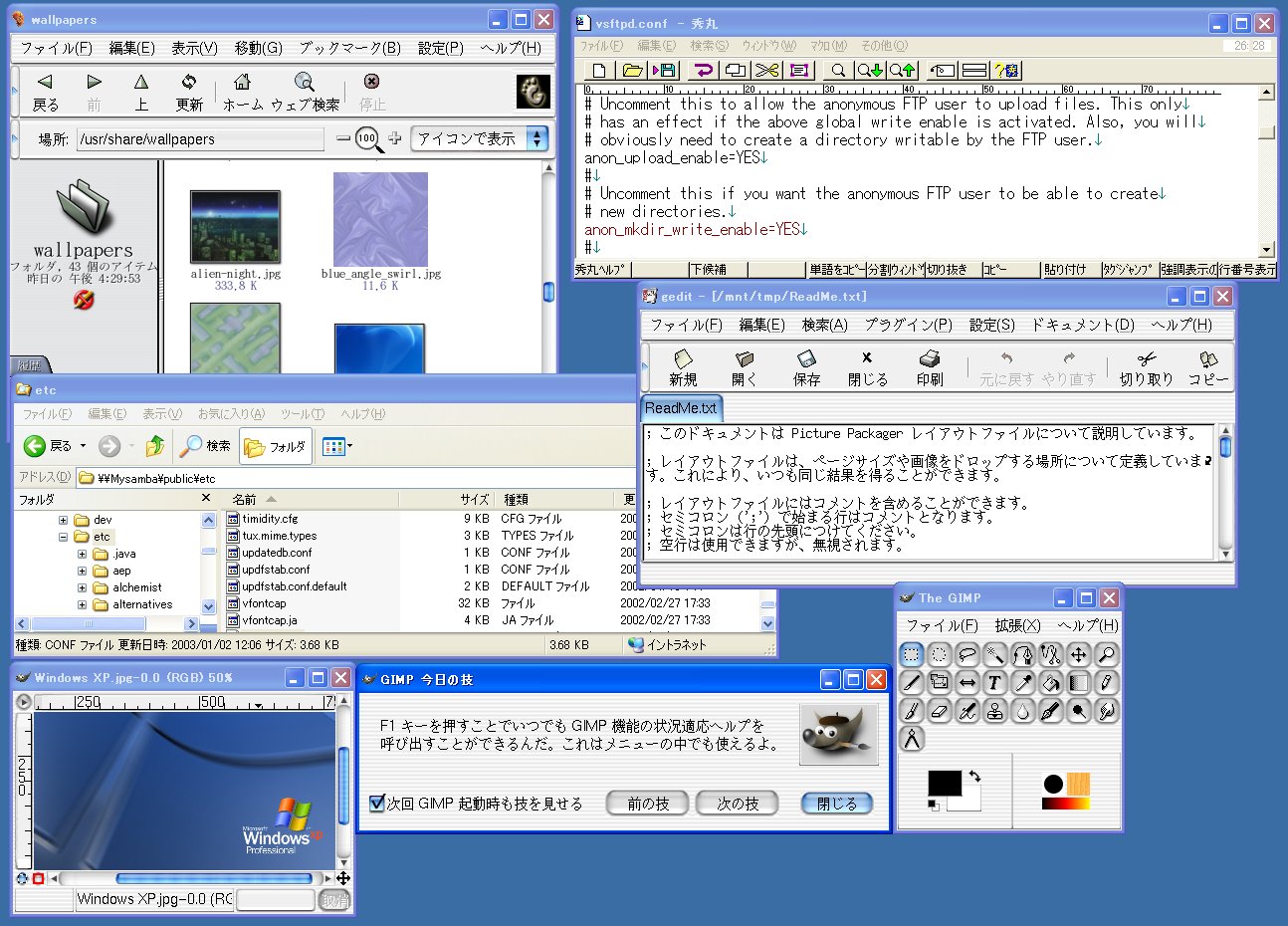

  またLinuxアプリのボタンやスクロールバー等のGUI部品の外観をAqua風にカスタマイズしたデスクトップ画像はこちらです。

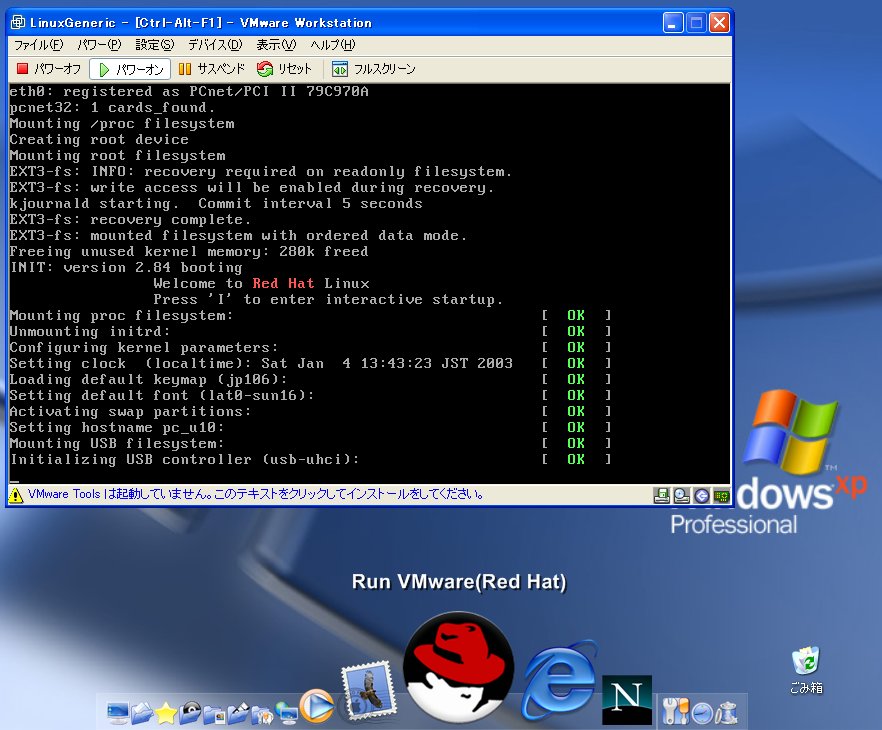

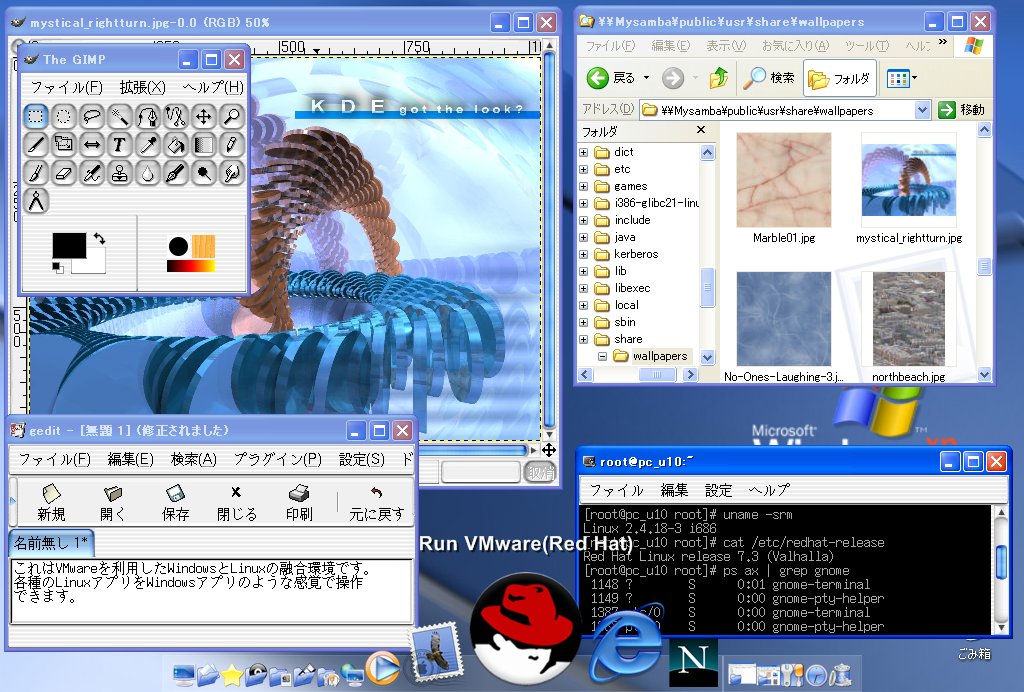

  更にWindowsデスクトップにMac OS Xライクなドックを付けてRed Hat起動用アイコンを登録してみました(ドック付きWindowsデスクトップでのLinuxアプリ)。

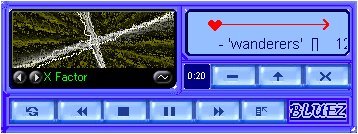

  ちなみに少しAquaっぽくしたRealOne Playerの外観はこちらです。


  １０．Services for UNIXx環境でのLinux連携

  Windows XP側にSFU(Services for UNIX)を導入するとWindows XPをNFSクライアントやNFSサーバにすることができます。
  今回使用したSFUはVer 3.0です。

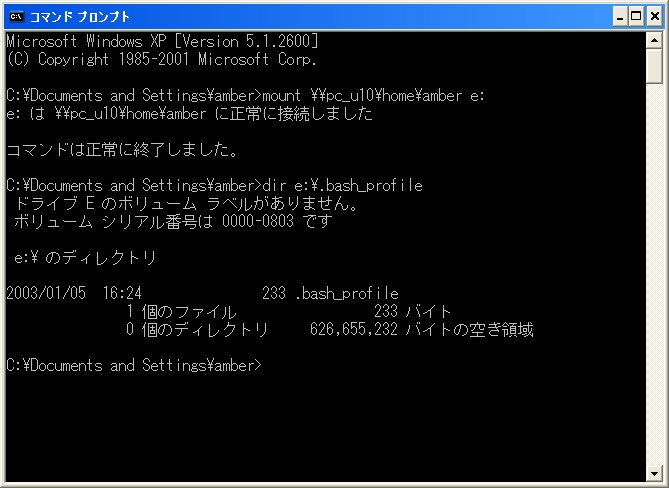

  • NFSクライアント
    Lunux側で/etc/exportsに/home/amberを指定してあるとします。
    SFUを導入した環境でのコマンドプロンプトから次のコマンドを実行するとLinux側の/home/amberがWindows側のEドライブにマウントできます。

    mount \\pc_u10\home\amber\ e:




  • Interix
    SFU 3.0にはInterixというUNIX実行環境が付属しています。
    ここではCシェルの利用例を示します。


    • 「スタート」メニューから「C Shell」を起動

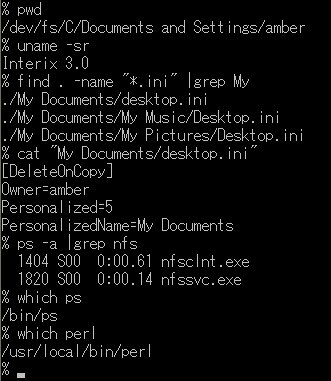

    • UNIXコマンドの利用
      C Shellでは様々なUNIXコマンドが使用できます。

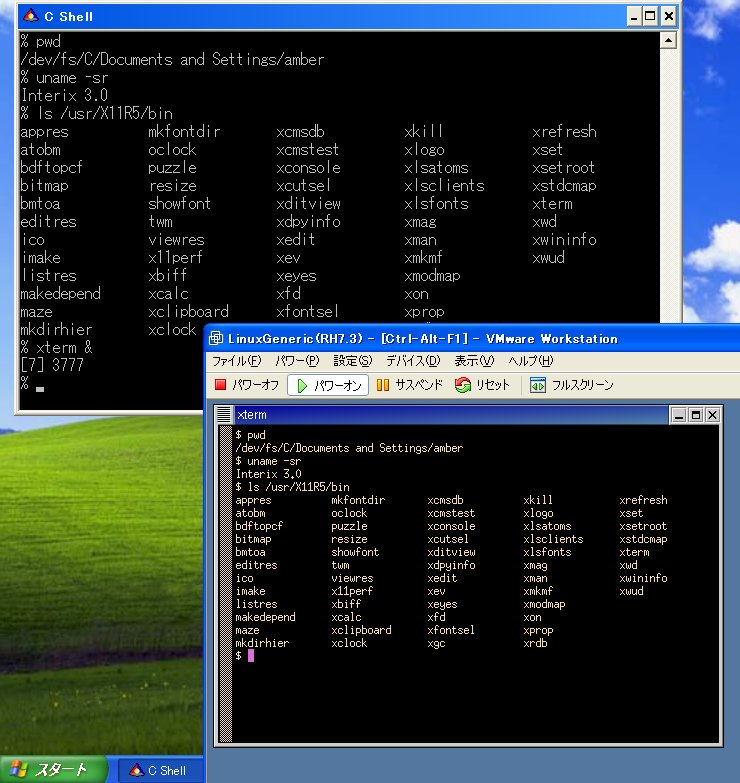

    • SFU付属Xアプリの利用
      SFUにはいくつかのXアプリが付属していますがXサーバ自体は付属していません。
      そこで今回はLinuxをXサーバとして使ってみました。
      SFU付属のXアプリをLinux側に表示するにはInterixのC Shell上で「setenv DISPLAY pc_u10:0.0」というような環境変数設定が必要です。
