Linux用WINGZ/DataLinkによるOracleアクセス

VMware Workstation 3.2 for Windows上で動作させているRed Hat 7.3にWINGZ及びDataLinkを導入しOracle8をアクセスしてみました。

使用したWINGZは2000年7月にリリースされた「WINGZ v2.5J for Linux」パッケージでWINGZ-DataLink v2.0Jをバンドルしたものです。
WINGZ自体はクライアント/サーバシステムが脚光を浴びだした1990年代前半におけるクライアント側(UNIXワークステーション)の代表的なアプリケーションとして注目された製品です。

ここではWINGZとWINGZ-DataLinkを使ってLinux上のOracle8サーバを利用する方法を簡単に紹介します。

１．Red Hat 7.3へのWINGZ,DataLinkの導入

（１）Oracle8iクライアントの導入

DataLink 2.0Jでサポート対象としているOracleはOracle8iです。
ところが当方のRed Hat環境にはOracle8が入っています。
そこでOracle8iのクライアントソフトを導入しました。
(DataLink 2.0JはOracle8iのlibclntsh.so.8.0, libskgxp8.so等を必要としますがこれらのファイルはOracle8には付属していません）

またOracle8iのインストーラであるrunIns.shはJRE(Java実行環境)が/usr/local/jreにあることを前提にしていますのでそこにまずJREを導入します。

後はOracle8iのインストーラの指示に従うだけでOracle8iクライアントの導入は終了します。

Oracle8i用のtnsnames.oraを準備することでOracle8iクライアントからOracle8リスナー経由でOracle8サーバアクセスが可能となります。

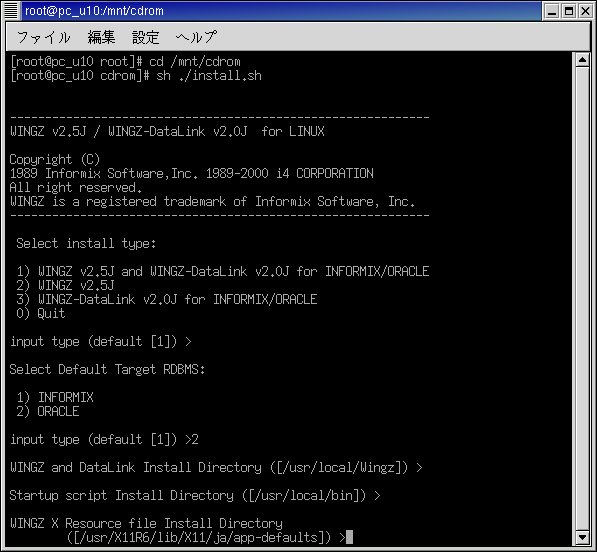

（２）WINGZ,DataLinkの導入

「WINGZ v2.5J for Linux」パッケージのインストーラでWINGZ本体とOracle8iアクセス用のDataLinkを導入します。

２．WINGZの単独利用について

（１）概要

WINGZはDataLinkなしでも表計算ソフト及びビジュアル開発ツールとして利用できます。

WINGZにはWINGZ専用のプログラミング言語であるハイパースクリプトが付属しています。
ハイパースクリプトではワークシート/セルの操作だけではなくグラフ、図形、コントロール(ボタン、リストボックス、スライドバー等)も柔軟に扱うことができます。
そのハイパースクリプトのコマンド/関数を使用することで単なる表計算ソフトとしてではなくアプリケーションの構築ツールとしても使用することができます。

（２）ハイパースクリプトの例

スライドバーの生成
- スライドバーのイメージ
- スライドバーの生成用ハイパースクリプト例
```
add slide bar range B1..E3
    slide bar range 0 to 100
    slide bar major divisions 10
    slide bar minor divisions 2
unselect
```

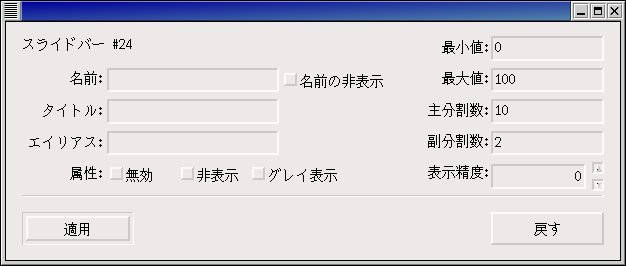

- 生成されたスライドバーの属性確認
  スライドバーの右クリックメニューの「オプション」を選択することでスライドバーの属性を確認できます。
- スライドバーの動作定義
  スライドバーのつまみを移動させた時にその値を例えばセルF2に表示するスクリプトは次のようにします。
  put ctvalue(24,0) into F2
  ここでの24は上記スライドバーの属性で確認できるオブジェクト番号を示します。
リストボックスの生成
- リストボックスのイメージ
- スクロールバー付きリストボックスの生成用ハイパースクリプト例
```
add list box "１月","２月","３月","４月","５月","６月",
             "７月","８月","９月","１０","１１月","１２月"
             range B5..B9
    show scroll bar list box
unselect
```

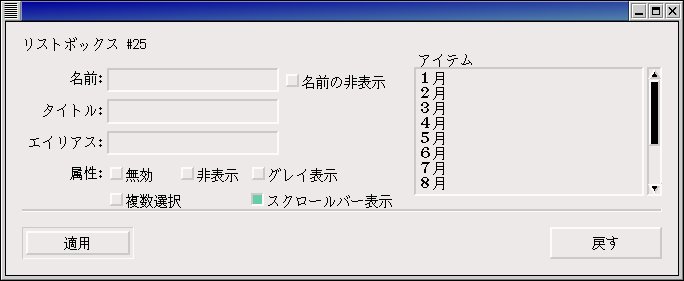

- 生成されたリストボックスの属性確認
  リストボックスの右クリックメニューの「オプション」を選択することでリストボックスの属性を確認できます。
- リストボックスの動作定義
  リストボックス内の項目がクリックされた時にその選択項目を例えばセルA6に表示するスクリプトは次のようにします。
  put ctstring(25,0) into A6
  ここでの25は上記リストボックスの属性で確認できるオブジェクト番号を示します。

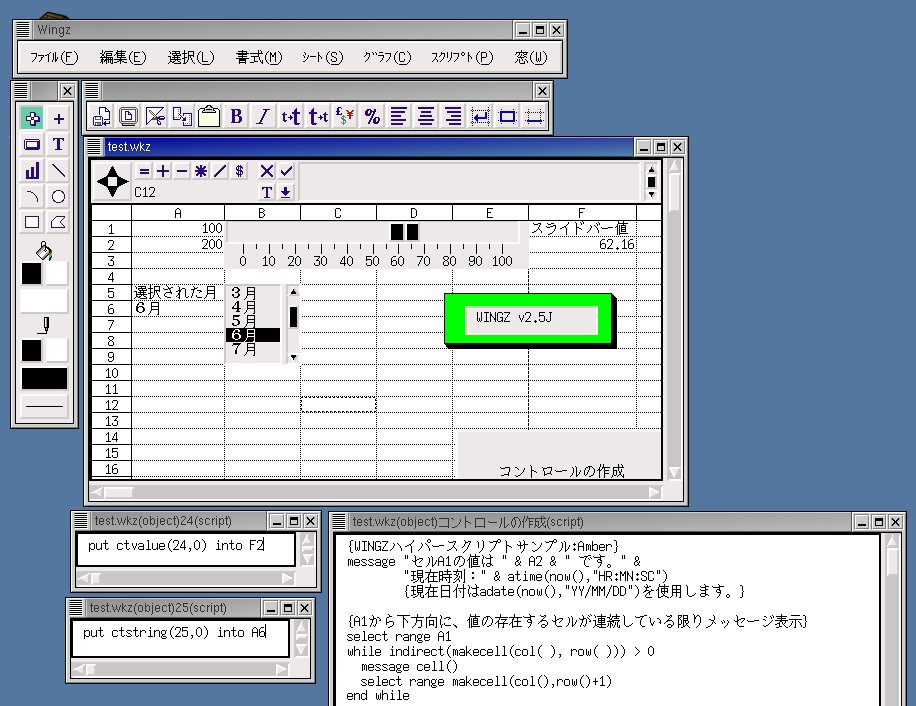

シートの出来上がりイメージ

（３）シートのデータベース機能

WINGZではシート内にデータベースを定義して活用できます。

データベースのイメージ
データベースの定義手順
- 列名のセット
- セルへの値セット
- データベース範囲の選択(列名含)
- [シート]-[データベース]-[範囲指定]で＜適用＞。

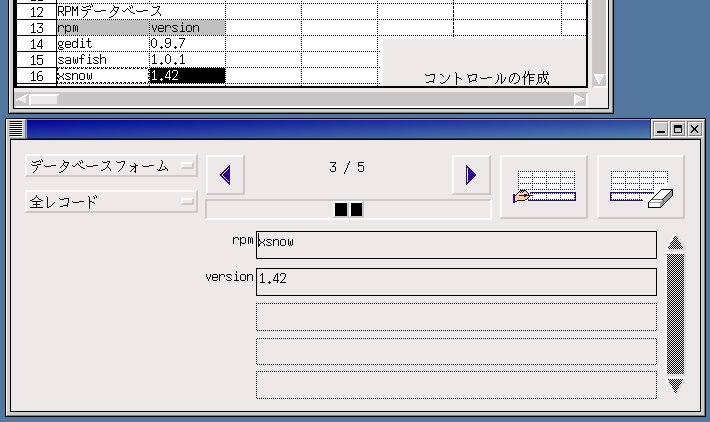

データベースのフォーム利用
- フォーム定義
  [シート]-[データベース]-[フォーム]でフォーム内でレコード確認ができます。
- レコードの追加、更新、削除
  フォームを利用してレコードの追加、更新、削除が行えます。
  フォームでのレコードの追加、更新、削除操作はシートに即時反映されます。

（４）立体グラフ

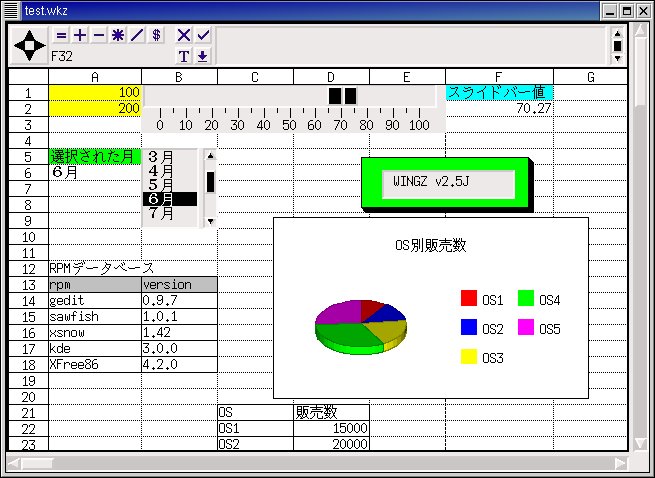

WINGZでは様々な立体グラフが作成できます(3D円グラフの例)。

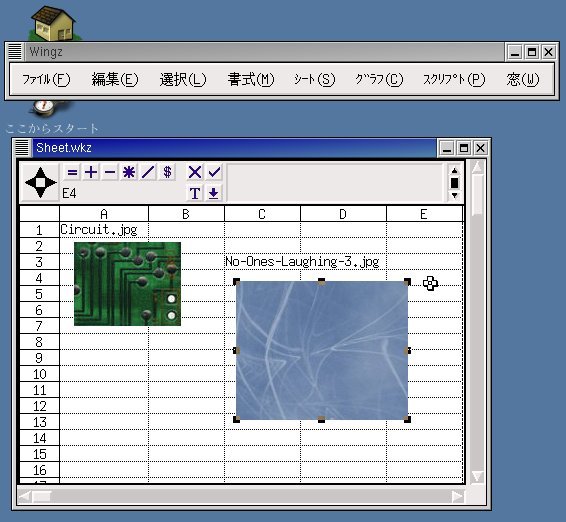

（５）シートへの画像の貼り付け

[編集]-[特殊ペースト]-[ファイルから]で画像をシートに貼り付けることができます。

３．Red Hat上でのDataLink利用

３．１環境設定

環境変数設定
WINGZ,DataLink利用ユーザの.bash_profileにWINGZ, DataLink使用のための環境変数を追加設定します(下例参照)。

export ORACLE_HOME=/app/oracle
export NLS_LANG=Japanese_Japan.JA16EUC
export NLS_DATA_FORMAT='YYYY-MM-DD HH24:MI:SS'
export ORA_NLS33=$ORACLE_HOME/ocommon/nls/admin/data
export ORACLE_OWNER=oracle
export ORACLE_TERM=vt100
export WINGZ2=/usr/local/Wingz
export LD_LIBRARY_PATH=$ORACLE_HOME/lib:$LD_LIBRARY_PATH
export PATH=$PATH:$WINGZ2/bin:$ORACLE_HOME/bin
WINGZ自体の環境設定
WINGZのシートで扱う数値のデフォルト書式は「固定小数点(小数点以下第2位まで)」になっています。
このため例えば、セルに「1」を入力すると「1.00」と表示されてしまいます。
そこでWINGZの[窓]-[プリファレンス]で数値のデフォルト書式を「固定小数点」から「標準」に変更します。
これによってセルに「1」を入力すると「1」と表示されるようになります。
DataLinkの環境設定
DataLinkはWINGZのアドインとして機能します。
DataLinkアドイン付きでWINGZを起動するには「Wingz $WINGZ2/DataLink &」コマンドを使用します。
これによってWINGZのメニューバーに「データリンク」メニューが追加表示されます。
DataLinkでOracleサーバのデータをシートに取り込む場合、標準では「実際に問合せをした結果のデータ量が、事前に選択しておいた問合せ結果の貼り付け範囲を越えるような場合には貼り付け範囲の確認ダイアログが出る」ようになっています。
通常このダイアログは不要に感じるケースが多いので、WINGZの[データリンク]-[プリファレンス]の「問合せ」タブにおける上書き出力の初期値が「確認せずに上書き」が無効になっていますのでこれを有効にします。
DataLinkのログオン設定
DataLinkでOracleと接続するためにはログオン設定の事前定義が必要となります。
[データリンク]-[ログオン]-[設定]でログオン定義の名称(これをシーケンス名と呼びます)、データベース名(Oracleとの接続名)、ユーザ名、パスワードを設定します。

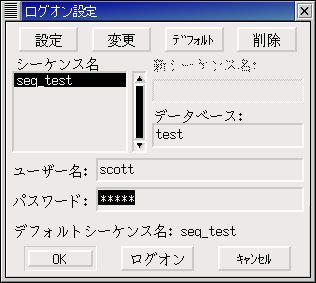

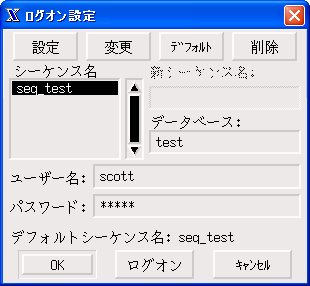

ログオン設定のサンプル(seq_testというシーケンス名にしています)。

３．２ Oracle接続

ログオン操作
WINGZの[データリンク]-[ログオン]で「seq_test」を選択します。
これによってログオンの確認画面が表示されますので＜OK＞ボタンを押します。
表情報の自動取り込み

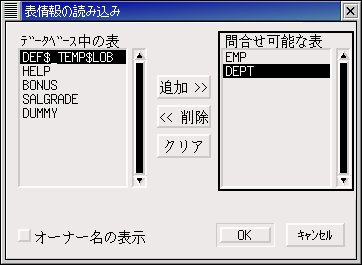

Oracleサーバに接続されると表情報の読み込みダイアログが表示されます。
Oracleデータベース中の表一覧から例えば「EMP」と「DEPT」表を問合せ可能な表に追加します。

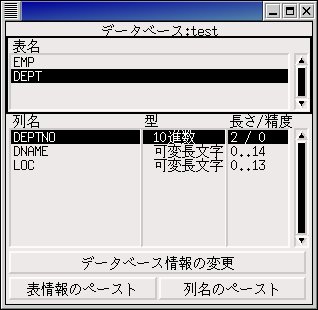

表のカラム情報確認
[データリンク]-[情報]で問合せ可能な表として登録した表のカラム情報を確認することができます。
問合せ表の選択
[データリンク]-[問合せ]-[表選択]で問合せの表を選択します。
ジョイン等のために複数選択することができます。
複数選択する場合はShiftキーを押しながら表名をクリックします。
問合せの実行

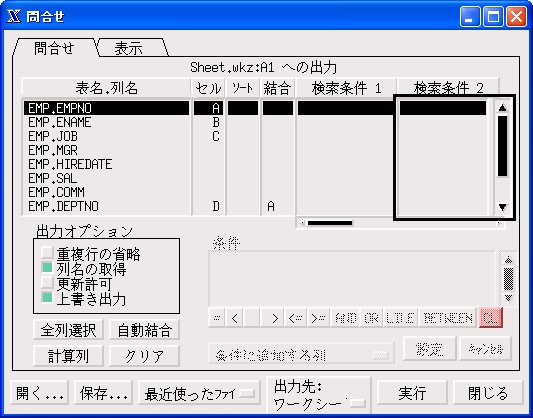

[データリンク]-[問合せ]-[問合せの実行]で具体的な問合せ方法を指定します。
具体的には、取り出す列(カラム)/シートの貼り付け先、ソート方法、ジョイン(結合)の方法、検索条件等を指定します。

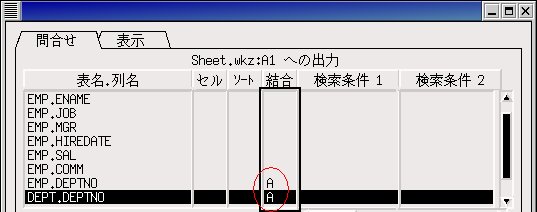

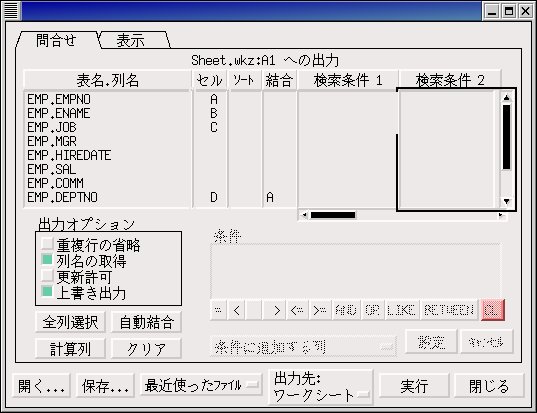

下図はジョイン(結合)指定した問合せ定義サンプルです。

問合せ定義が完了すると＜保存＞ボタンで問合せ設定情報ファイル(xxx.qryファイル)を保存することができます。

最後に＜実行＞ボタンを押すと実際の問合せが実行されます。

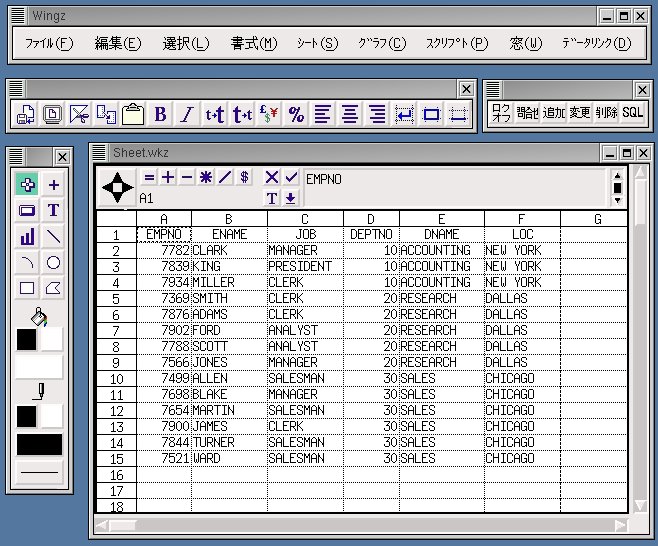

問合せ結果
問合せが完了すると問合せ結果がWINGZのシートに貼り付けられます。
(どういう訳か、先頭レコード内の数値データだけは固定小数点の書式になってしまいますのでそのセルの書式を変更します)
フォームの利用

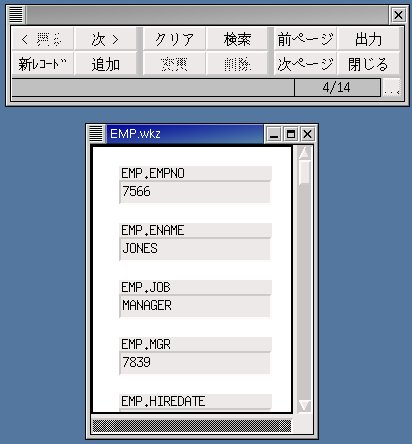

[データリンク]-[フォーム]-[作成]でフォームを活用したナビゲーション等のレコード操作ができるようになります。
Oracle対応版のDataLinkの場合、フォームに＜戻る＞ボタンがないため一つ前のレコード表示ができないのでちょっと不便です。

尚、フォームでのレコード操作結果については＜出力＞ボタンでシートにその結果を貼り付けることができます。

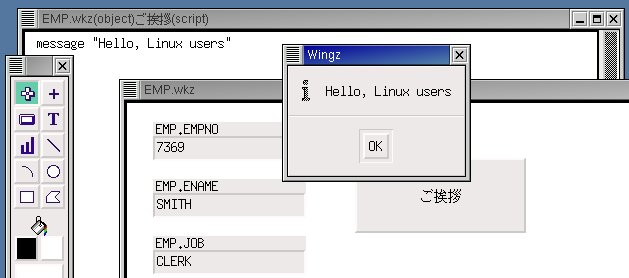

また自動作成されたフォームに独自のボタンを追加する等のカスタマイズをしてフォームを保存([ファイル]-[保存])することができます。
ログオフ
[データリンク]-[ログオフ]でOracleとの接続が切れます。

４．Windows上でのWINGZ,DataLink操作

VMware for Windows環境でRed Hatを動作させ、同じマシン上でのXサーバソフトを利用してWindows上でLinux用のWINGZ, DataLinkを操作してみました。

ウィンドウマネジャがMS Windowsになったような違いだけですので上記で紹介しなかった画面やサンプリング画像のみを紹介します。

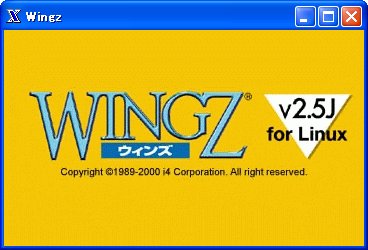

WINGZスプラッシュ画面
本画面はWINGZ起動直後に表示されるスプラッシュ画面で自動的に消えます。

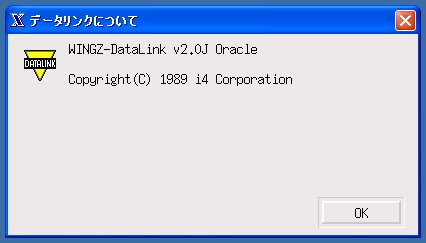

データリンクについて(スプラッシュ的な画面)
ログオン設定の確認

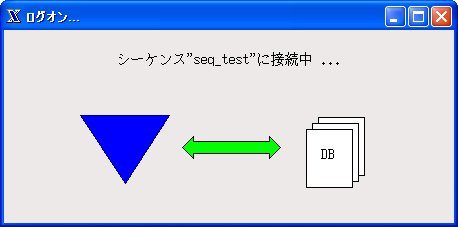

接続中を示す画面
既に保存済みの問合せ設定の表示

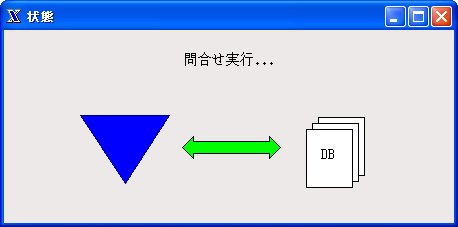

問合せ実行中を示す画面

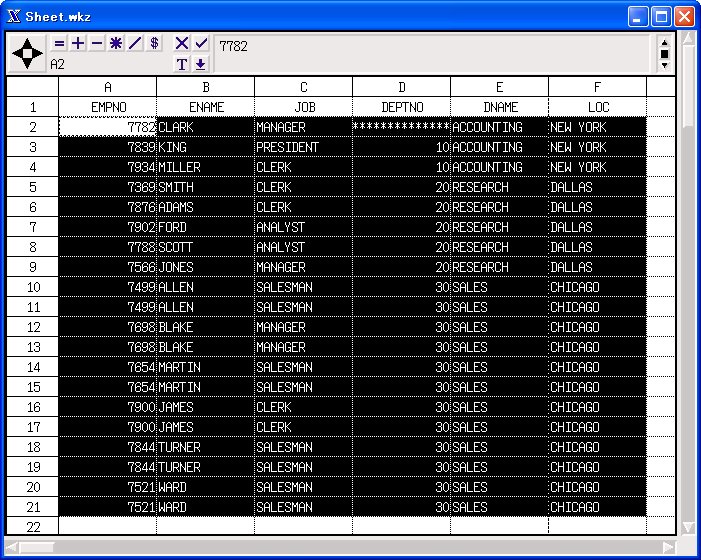

問合せ結果画面

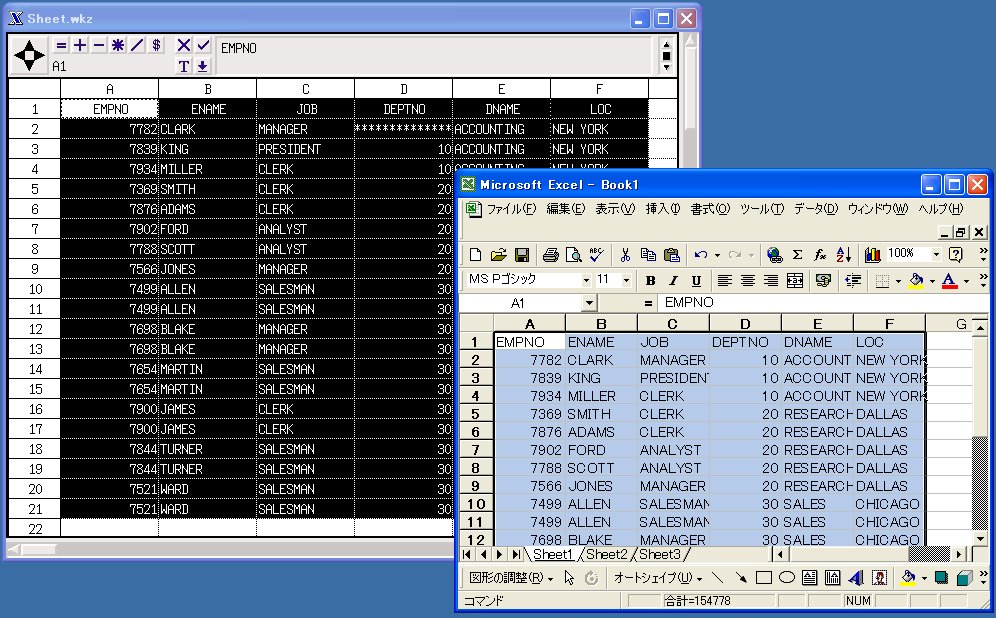

問合せ結果のExcel側へのコピー＆ペースト結果
