LilyVM標準では/dev/serial(/0)と/dev/tts(/0)が使用されます。
そこで公開されているゲストOS仮想ディスクからそれらのデバイスファイルをDebian GNU/Linux 3.1の仮想ディスクに手っ取り早くコピーします。
# mkdir /mnt/deb30
# mkdir /mnt/deb31
# mount -o loop disk-deb30 /mnt/deb30
# mount -o loop disk-deb31 /mnt/deb31
# cp -Ra /mnt/deb30/dev/serial /mnt/deb31/dev
# cp -Ra /mnt/deb30/dev/tts /mnt/deb31/dev
# umount /mnt/deb31
# umount /mnt/deb30
ここではDebian GNU/Linux 3.1の仮想ディスクファイル名をdisk-deb31と仮定します。
start-linuxをstart-deb31にコピーしてstart-deb31のarg行を以下のように変更します。
arg='kerneltype=Linux kernel=vmlinux linux_initrd=initrd disk=disk-deb31 memory=deb31-mem128 memorysize=128'
[補足説明]
(1)「memory=deb31-mem128」部分ではLilyVMに作成させるメモリ用ファイル名を指定します。
※デフォルトは「memory」というファイル名です。
(2)「memorysize=128」部分ではメモリ用ファイルのサイズをMB単位で指定します(デフォルトは64です)。
※メモリ用ファイル名を指定しないでmemorysize=128を指定するとLilyVMが134217728バイトのmemoryファイルを自動作成します。
# cd lilyvm
# ./start-deb31
※初回起動時は「creating memory file」が表示されてからカーネル起動(startkernel)が行われます。
最初はread onlyのメンテナンスモードになりますのでrootパスワードを指定します。
Give root password for maintenance (or type Control-D to continue): rootパスワード指定 |
# mount -n -o remount,rw / ※read/write可能モードでリマウントします。
# mknod /dev/vmdisk0 b 254 0
# vi /etc/fstab
/パーティションの行を「/dev/vmdisk0 / ext3 defaults 0 1」に変更します。
# vi /etc/network/interfaces
以下のように設定変更します(下記は例です)。
auto lo
iface lo inet loopback
auto vmn0
iface vmn0 inet static
address 192.168.0.31
network 192.168.0.0
netmask 255.255.255.0
broadcast 192.168.0.255
gateway 192.168.0.1
|
# vi /etc/inittab
(1)「c:2345:respawn:/sbin/getty 38400 serial/0」という行を追加します。
(2)以下の行をすべてコメント化します(各行の先頭に#付加)。
0:2345:respawn:/sbin/getty 38400 tty1
2:23:respawn:/sbin/getty 38400 tty2
3:23:respawn:/sbin/getty 38400 tty3
4:23:respawn:/sbin/getty 38400 tty4
5:23:respawn:/sbin/getty 38400 tty5
6:23:respawn:/sbin/getty 38400 tty6
# vi /mnt/etc/securetty
コンソールからrootでログインできるように「serial/0」という行を追加します。
# reboot ※ゲストOSを終了させるために実行します(haltでは終了しません)。
# cd lilyvm
# ./start-deb31
ネットワークや各種サービスが自動起動されます。

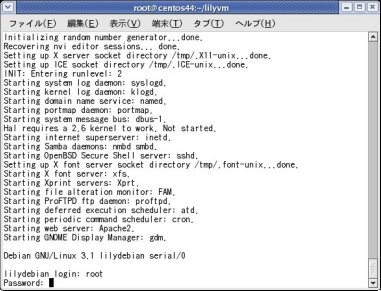

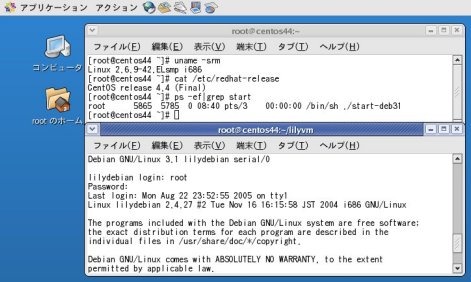

ログインプロンプトが表示されます。
rootでログインします。

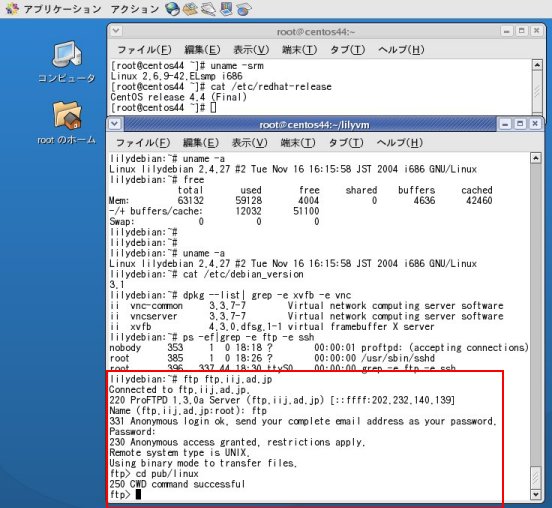

下記はCentOSのミラーサイトにもなっているftp.iij.ad.jpへのftp接続をしてみた様子です。
ここで一旦ゲストOSをrebootコマンドで終了させます。
ここまでのネットワーク利用はゲストOSからホストOSやインターネット等への外部接続を行うものでした。
Debian GNU/Linux 3.1のサービスをホストOSから利用したりGUI操作するにはLilyVMのtunオプション利用が必要となります。
※tunオプションを利用することによりそのホストOSに接続されている他のマシンからもゲストOSに接続可能となります。
- ゲストOSをホストOSの物理ネットワークに参加させる手順
ここではゲストOSをホストOSの物理ネットワークに参加させる手順を紹介します。
ゲストOSをホストOSの物理ネットワークに参加させることによって以下のことが行えるようになります。
(1)ゲストOSはホストOS及びそのホストOSに接続されている他のマシンにリクエストを送信できます(pingも可)。
(2)LilyVMのホストOS及びそのホストOSに接続されている他のマシンからLilyVMのゲストOSにリクエストを送信できます(pingも可)。
尚、ゲストOSをホストOSの属するネットワークセグメントに参加させる場合はネットワーク接続に制限はありませんが、
ゲストOSをホストOSとは別のネットワークセグメントに置くような設定にした場合にはネットワーク利用に制限が付きます。
ここでは「ゲストOSとホストOSは同じネットワークセグメントに属する」ということを前提にします。
(つまりゲストOS側の/etc/network/interfacesでの指定情報のうちゲストOSのIPアドレス以外はホストOSの設定と同じとします)
- ホスト側でのtun設定
CentOS 4.4のホスト側には/dev/net/tunがあります。
そこでホスト側で下記を実行します。
# vi /etc/modprobe.conf
「alias char-major-10-200 tun」行を追加します。
# depmod -a
- LilyVM起動シェルの変更
start-deb31のarg行に「tun=1」オプションを追加して以下のようにします。
arg='kerneltype=Linux kernel=vmlinux linux_initrd=initrd disk=disk-deb31 memory=deb31-mem128 memorysize=128 tun=1'
※tun=1を省略したり1以外の値を指定した場合にはtunオプションは有効にはなりません(特にエラーメッセージも出ません)。
- Debian GNU/Linux 3.1の起動
# cd lilyvm
# ./start-deb31
tunオプションを指定してゲストOSを起動した場合には以下のメッセージプロンプトが表示されます。
Configure the network interface tun0 here. After that, press any key to continue. Example: LAN: 192.168.0.0/24 guest: 192.168.0.101 host: 192.168.0.100 # ifconfig tun0 192.168.0.100 pointopoint 192.168.0.101 # arp -Ds 192.168.0.101 eth0 pub # echo 1 > /proc/sys/net/ipv4/ip_forward
ホスト側の別端末で下記を実行してから上記メッセージプロンプトに対してEnterキーを押すとカーネルがブートされます(ゲストOS起動の都度実行します)。
# ifconfig tun0 ホストIPアドレス pointopoint 192.168.0.31 ※192.168.0.31はゲストIPアドレスを指します。
ここでのホストIPアドレスはゲストOSと同じネットワークセグメントの192.168.0.xxとします。
# arp -Ds 192.168.0.31 eth0 pub
# echo 1 > /proc/sys/net/ipv4/ip_forward
- ホスト側でのtun設定
- ネットワーク接続確認(tunテスト)

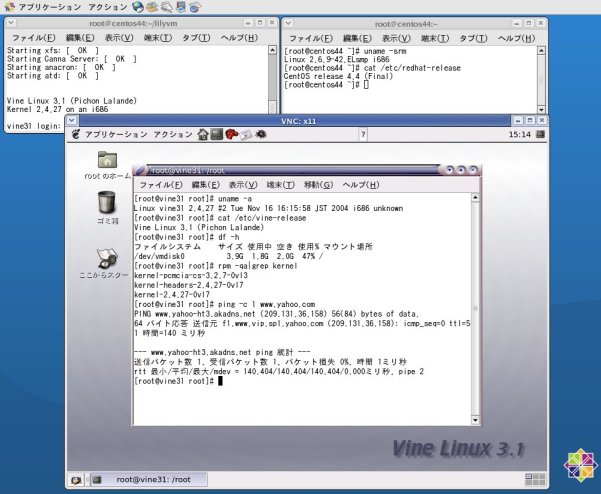

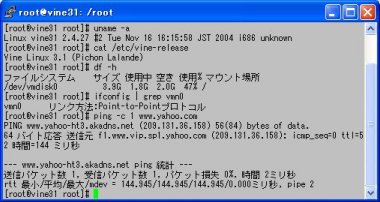

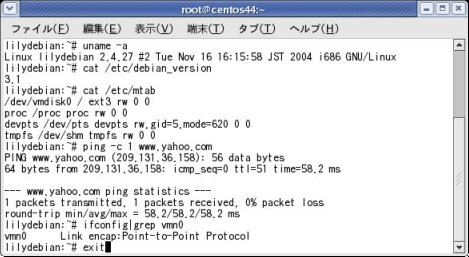

ホストOSからゲストOSにsshでログインした状態でインターネットのWebサイトにpingを打ってみました(特に問題はありません)。
- VNC接続要求をXDMCP接続に切り替える準備
LilyVMはVGAをエミュレートしないため仮想フレームバッファを利用してGUI操作します。
ここではゲストOS側にはgnome関連パッケージ(gdm含む), vncserver, xvfb(仮想フレームバッファ)がインストールされているものとします。
VNC接続要求をXDMCP接続に切り替えるためには以下のファイルを変更する必要があります。
(1)/etc/gdm/gdm.conf
変更概要を示します(実際の変更後gdm.confの内容はこちらです：朱書き部分が重要箇所です)。
(a)rootログインを許可します。 (b)Xサーバ部分をXvfbに変更します。 (c)XDMCP接続を許可します。 (d)通常のXサーバの自動起動を抑止します(#0=Standardにします)。 (e)DefaultLocale=ja_JP.EUC-JPの追加。 (f)KillInitClients=trueの有効化。
(2)/etc/services
以下の行を追加します。
vncserver1 5901/tcp
(3)/etc/inetd.conf
以下の行を追加します(実際には1行で指定します)。
vncserver1 stream tcp nowait nobody /usr/bin/Xvnc Xvnc -inetd -query lilydebian
-once -depth 24 -geometry 800x600 -desktop X
- inetdの再起動
# /etc/init.d/inetd restart
- VNCクライアントからの接続
vncviewerを起動し、接続先として「192.168.0.31:1」を指定します。
- グラフィカルログイン画面
GDM(グラフィカルログイン画面)が表示されます。

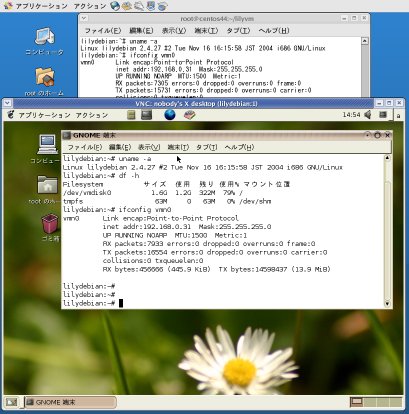

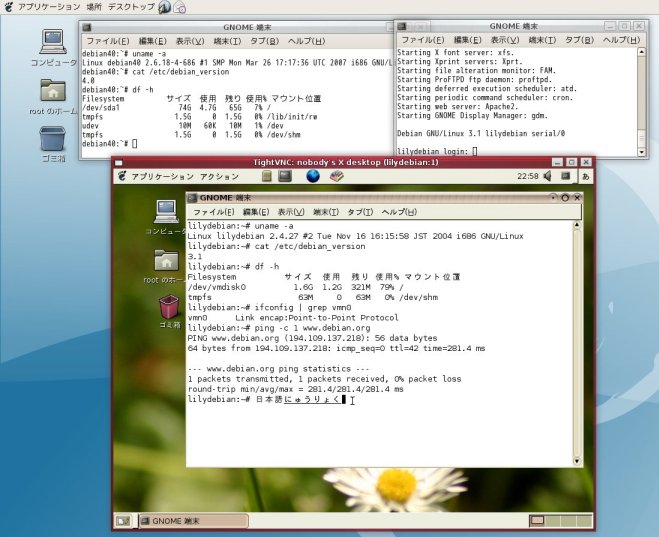

- デスクトップ操作

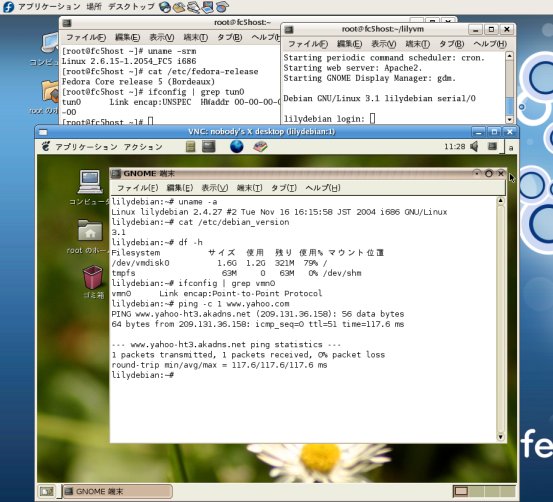

rootでログインしてデスクトップ操作が行えます。
- Xnestでの接続
ホスト側で「yum install Xnest」を実行してXnestをインストールします。
以下のコマンドでゲストOSに接続できます(VNCによるXDMCP接続と同様です)。
# Xnest -query 192.168.0.31 :1

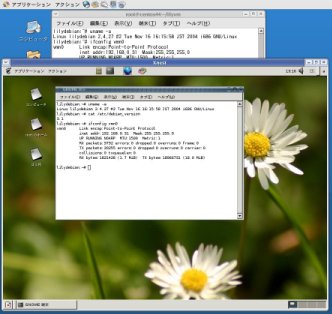

下記はXnestで接続した際のゲストデスクトップです。

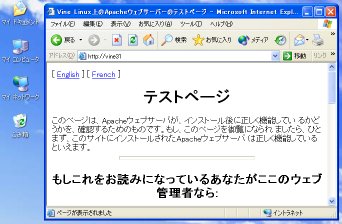

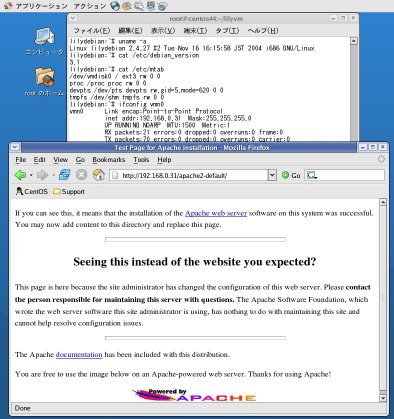

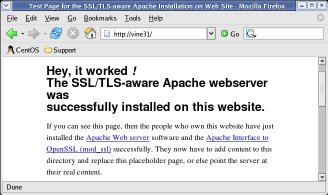

- ホストOSからゲストOSのWebサーバアクセス
- ホストOSに接続されたWindowsマシンからゲストOSへの接続

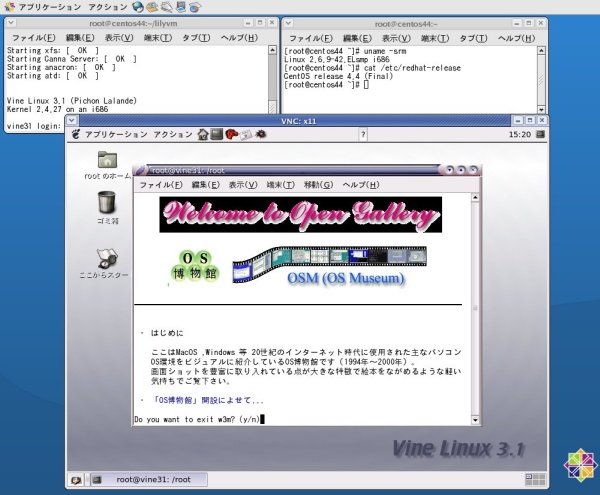

WindowsからVNC接続できます。

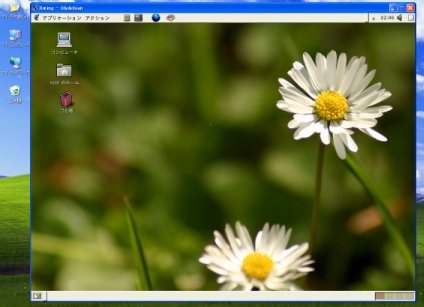

WindowsからXming(Xサーバ)で接続できます。
