仮想フレームバッファ(Vine Linux 3.1編)

仮想フレームバッファ(デバイス)はメモリ上にXウィンドウ画面をマッピングする特殊なXサーバです。
Linuxマシンを遠隔GUI操作に限定して使用するために実機での直接GUI操作ができないようにする場合は仮想フレームバッファが役に立ちます。
またXenのDomainUなどのようにビデオカードが使えず通常のXサーバが使用できない場合に仮想フレームバッファを導入してXDMCP接続してGUI操作したりもできます。

ここではVine Linux 3.1に仮想フレームバッファを導入し、Cygwin/X等のXサーバからのXDMCP接続やVNCクライアントからのXDMCP接続を行う手順を紹介します。

１．前提条件

Vine Linux 3.1の最初のインストールでのインストールの種類は＜フルインストール＞とします。
つまり以下のrpmパッケージがインストールされているものとします。
Vine Linux 3.1のパッケージ一覧。

OpenOffice.org等のパッケージを追加していても構いません。

２．Vine Linux 3.1へのVNCの導入と設定

ここではVine Linux 3.1へのVNC接続要求に対してinetd経由でvncserverが起動されてgdmログイン画面が表示されるようにパッケージを追加導入して設定します。

仮想フレームバッファデバイスのインストール
まず仮想フレームバッファデバイス(XOrg-Xvfbパッケージ)を追加インストールします。
# apt-get update ※エラー発生時は再度実行して見て下さい。
# apt-get install XOrg-Xvfb
アップグレード/インストールされるパッケージは以下の通りです。
XOrg-twm_6.7.0-0vl6.1
XOrg-Xnest_6.7.0-0vl6.1
XOrg_6.7.0-0vl6.1
XOrg-libs_6.7.0-0vl6.1
XOrg-base-fonts_6.7.0-0vl6.1
XOrg-Xvfb_6.7.0-0vl6.1
※XOrgの6.8系にアップグレードされてしまう場合はリブート後にxfsが起動できないという現象が発生することがあります。

尚、プロキシの中からapt-getを使用するには以下のような環境変数を定義してapt-getを使用します。
export http_proxy=http://ユーザID:パスワード@プロキシサーバアドレス:ポート番号/
ここでのユーザID及びパスワードはプロキシ認証用のものです。
日本語入力パッケージ(Anthy,uim,uimアプレット)の追加インストール
Vine Linux 3.1の標準はCannaとkinput2ですが、各種仮想環境のゲストOSとして使用する場合Anthy + uimの方が都合がよいことがあります。
# apt-get install anthy uim uim-applet ※インストールしただけではAnthy/uimは有効にはなりませんので安心して下さい。
以下のバージョンのものがインストールされます。
anthy_5812-0vl1
uim_0.4.1-0vl2
uim-applet_0.4.1-0vl2
日本語入力環境の変更
ユーザアカウントごとにデスクトップ上で下記を実施します。
#(または$) setime anthy

またGNOMEパネルの右クリックメニューから[パネルに追加]-[ユーティリティ]-[uimアプレット]を実行し、GNOMEパネルにuimアプレットを表示させます。
uimアプレットは現在どのモードかを示すアプレットでShift+Spaceキーを押すと「あR」と表示されます。
尚、AnthyはXウィンドウ再起動後に有効となりkinput2は自動起動されなくなり、その代りAnthy,uimが自動で利用できるようになります。
VNCサーバの導入と自動起動設定
- VNCサーバの導入
  # apt-get install vnc-server
  ※vnc-server_4.0-0.0.beta4.11vl1がインストールされます。
- VNCサーバパスワードの設定(手動起動テスト用)
  # vncserver :1
  Password：プロンプトでVNCパスワードを設定します。
  VNCサーバを起動すると/root/.vncディレクトリ下にxstartupファイル等が自動作成されます。

  手動で起動したvncserverの停止は以下のコマンドで行います。
  # vncserver -kill :1
- xstartupファイルの変更
  VNC接続時にGNOMEログイン画面(gdm)が使用されるように設定変更します(この変更はvncserverを再起動した時から有効になります)。
  # cd
  # vi .vnc/xstartup
  「# unset SESSION_MANAGER」のコメントを外します。
  「# exec /etc/X11/xinit/xinitrc」のコメントを外します。
  :wq!

  【補足】
  xstartupファイル中の下記はそのままにしておいてOKです(無視されます)。
  xsetroot -solid grey
  vncconfig -iconic &
  xterm -geometry 80x24+10+10 -ls -title "$VNCDESKTOP Desktop" &
  twm &
- VNCサーバをinetd経由で自動起動する設定
  VNC接続要求がきた時点でVNCサーバをinetd経由で自動起動してグラフィカルログイン画面を表示(内部的なXDMCP接続)するように以下の設定を行います。
  - /etc/servicesへの行追加
    /etc/servicesに下記1行を追加します(とりあえず1個のスクリーン分だけ指定しておきます)。
    vncサービス名 5901/tcp
    ※vncサービス名として適当な名称を指定します(例：vncserver1)。
  - /etc/inetd.confへの行追加
    /etc/inetd.confの最後に下記1行を追加します(長いですが1行で指定します)。
    vncサービス名 stream tcp nowait nobody /usr/sbin/tcpd /usr/bin/Xvnc -inetd -query localhost -once -geometry 800x600 -depth 16 securitytypes=none
    【補足】
    ※1 vncサービス名は/etc/servicesに指定した値と同じにします。
    ※2 「-query localhost」指定：VNC接続時は自動的にXDMCP接続となってグラフィカルログイン画面が表示されます。
    ※3 「-once」指定：VNC接続が切れるごとにVNCサーバを再度自動起動するようになります。
    ※4 -geometry 800x600は用途に合わせて変更して下さい。
    ※5 「securitytypes=none」指定：VNC接続パスワードの要求がこなくなります(VNCをXDMCP接続型にするするためVNC接続パスワード要求を出さないようにしても問題ありません)。
  - inetdの再起動
    # /etc/rc.d/init.d/inet restart
  - 補足事項
    この時点ではまだXDMCP接続を許可する設定は行っていません。
    このためWindowsのVNCクライアントからVine Linux 3.1にVNC接続してもグラフィカルログイン画面は表示されません。
    ※Cygwin/X等のXサーバからのXDMCP接続もできません。
gdm設定ファイルの変更とgdm再起動
gdm設定ファイルの変更は仮想フレームバッファデバイスとVNCサーバ使用に備えて実施します。

# vi /etc/X11/gdm/gdm.conf　にて以下のように設定変更します(/etc/inittabでのランレベルは5のままでOKです)。
[xdmcp]セクション
Enable=falseをtrueに変更します。

[daemon]セクション
#RemoteGreeter=/usr/bin/gdmloginをRemoteGreeter=/usr/bin/gdmgreeterにします(この設定変更は任意です)。
StandardXserverの値を「/usr/X11R6/bin/X」から「/usr/X11R6/bin/Xvfb」に変更します。

[security]セクション
AllowRemoteRoot=trueのままとします。

[servers]セクション
0=Standardを「#0=Standard」に変更(Xサーバ起動エラーメッセージの単なる抑止です)。

[server-Standard]セクション
commandの値を「/usr/X11R6/bin/X -dpi 96 -audit 0」から「/usr/X11R6/bin/Xvfb」に変更します。
# :wq!

【補足】
(1)「/usr/X11R6/bin/Xvfb」指定はビデオカードが存在しない環境で仮想フレームバッファ用Xサーバを起動させてVNC接続させるためのものです。

# gdm-restart ※gdmの設定を変更したため確認テスト用にgdmを手動で再起動します。
Vine Linux 3.1側はテキストログインプロンプトが表示された状態になります(Xサーバ起動エラーメッセージは表示されません)。
WindowsのVNCクライアントからVine Linux 3.1にVNC接続するとグラフィカルログイン画面が表示されるようになります。
フォントサーバ設定ファイルの変更
Cygwin/Xなどでフォントパスを指定してフォントが綺麗に表示されるようにフォントサーバの設定を変更します。
# vi /etc/X11/fs/config
最後の行の「no-listen = tcp」を「#no-listen = true」に変更(コメント化)。
# :wq!

xfsの自動起動設定確認をします。
```
# chkconfig --list xfs
xfs             0:off   1:off   2:on    3:on    4:on    5:on    6:off
```
ここで一旦リブートします(xfsの再起動だけではフォントサーバ設定変更は有効にはなりません)。

Xサーバ側からフォントパス指定でXDMCP接続するとデスクトップの文字は綺麗なフォントで表示されます。

３．最終確認テスト

Vine Linux 3.1の起動
Vine Linux 3.1を起動してテキストログインプロンプト表示の状態にしておきます。

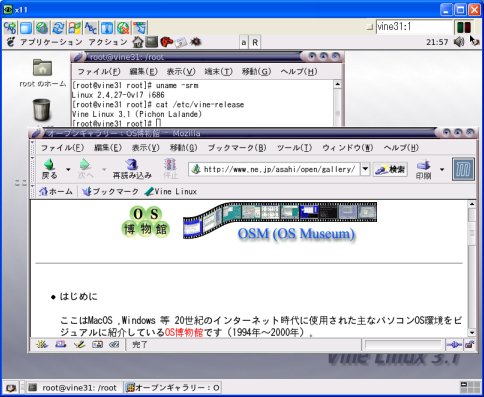

WindowsのVNCクライントからの接続例
VNCクライアントとしてUltraVNCを使用してみました。

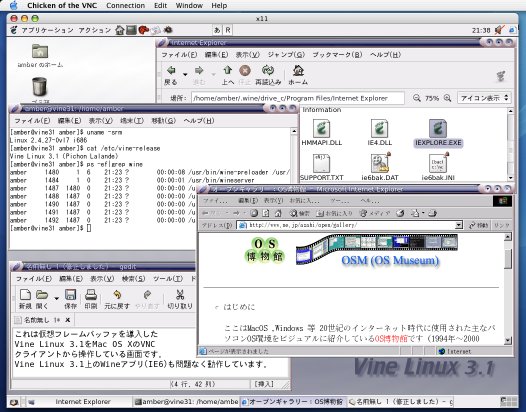

Mac OS XのVNCクライントからの接続例

Wineアプリ(Internet Explorer)も実行してみました。
