Windows 8でのHyper-V利用

2012年10月26日にWindows 8がRTM(正式製品)となりました。
Windows 8には多くの機能が追加されています。
その中でも特に注目されているのは新しい「スタート画面」(従来のスタートメニューの変形)と「Hyper-V」です。
Windows 7(32bit/64bit版)に装備されていた仮想Windows XP Mode(通称XPM)はWindows 8では廃止され、その代わりHyper-Vがサポートされました。
Hyper-Vは64ビット版Windows 8に標準装備される仮想化機能で、従来のWindows Server 2008のHyper-V動作要件(Intel VTまたはAMD-Vが必要)より厳しくなっています。
具体的には64ビット版Windows 8のHyper-Vの重要な動作要件は第2レベルアドレス変換拡張機能(SLAT)であり、
Windows Server 2008のHyper-Vが動作したIntel Core 2 Duo/Quadでは64ビット版Windows 8のHyper-Vはサポートされません。
第2レベルアドレス変換拡張機能(SLAT)が動作するのはIntel系CPUではIntel Core i7及びそのサブセットのプロセッサです。

Windows 8付属のHyper-Vの特徴は以下の通りです。
(1)Windows 8付属のHyper-Vが動作するのはハードウェア仮想化支援機能を備えたCPUでかつSLAT機構を備えたCPU環境で実行される64ビット版Windows 8だけです。
尚、Hyper-Vが動作する64ビット版Windows 8ではHyper-V仮想マシン管理サービスが組み込まれます。
(2)32ビット版Windows 8に付属するHyper-VはHyper-V仮想化サーバ(Windows Server 2008/2008 R2/2012/2012 R2)に接続するためのHyper-Vリモート管理ツールです。
32ビット版Windows 8に付属するHyper-VではHyper-V仮想マシン管理サービスが除外されています。
(3)64ビット版Windows 8付属のHyper-VはWindows Server 2008/2008 R2/2012/2012 R2のHyper-V同様に
構造的にはハイパバイザ、ドメイン0、ドメインUという構成の完全仮想化のXenに近く、
それぞれハイパバイザ、親パーティション、子パーティションと呼ばれます。
親パーティションはホストOS(仮想化サーバ)であり、子パーティションはゲストOS(仮想マシン)を指します。
Xenの仮想化には「準仮想化」と「完全仮想化」の2種類ありますがHyper-Vは「完全仮想化」に相当するものだけがサポートされます。
(4)Hyper-VでのゲストOSに統合サービスを導入するとゲストOSのネットワークカードは「Microsoft Hyper-V ネットワークアダプタ」デバイスとして認識されます。
しかし、統合サービスを導入できないOSではレガシネットワークアダプタという仮想ネットワークカードを利用できます。

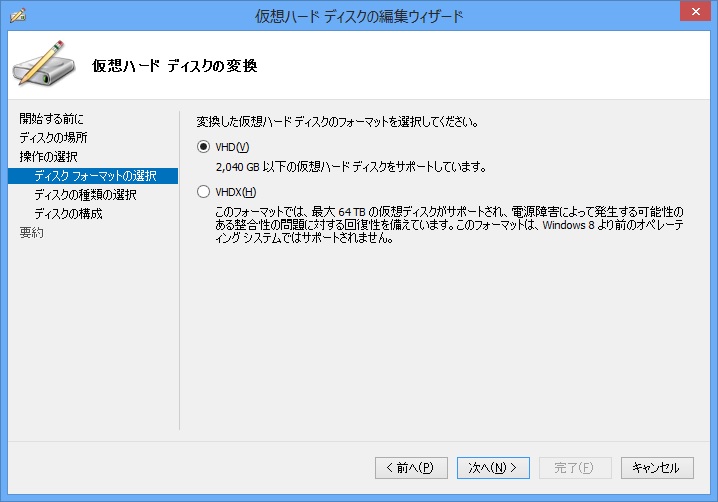

(5)仮想ディスクは従来の最大2TBの仮想ディスク(ファイル拡張子：VHD)に加えて最大64TBの仮想ディスク(ファイル拡張子：VHDX)がサポートされています。
※VHDXはWindows Server 2012のHyper-Vからサポートされています。

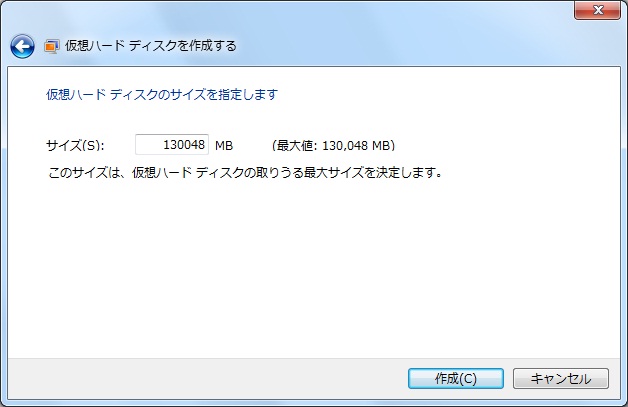

ちなみにWindows 7のWindows Virtual PCで作成可能なVHDフォーマットの仮想ディスクの最大サイズは127GB(130,048MB)でした。
このため、例えばDisk2vhdツールで250GBなどの実HDDから作成した仮想ディスクをWindows Virtual PCに割り当てようとすると以下のエラーになりました。

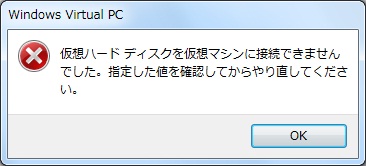

・仮想マシンの新規作成で既存の127GB超え容量の仮想ディスクを指定した場合のエラー
・既存の仮想マシンの仮想ディスクを127GB超え容量の仮想ディスクに切り替える場合のエラー

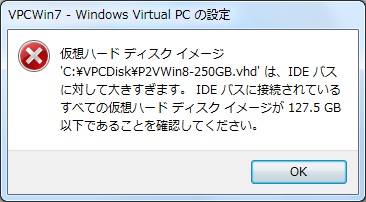

※仮想ディスクのサイズエラーメッセージ：「'xxx.VHD'は、IDEバスに対して大きすぎます。<途中略>127.5GB以下であることを確認してください。」
(127GB超え容量対策として[ディスクの管理]での[VHDに接続]で仮想ディスクをマウントして[ボリュームの縮小]を行ってVHD Resizerで仮想ディスクサイズを小さくすればWindows Virtual PCで使用できました)
(6)Hyper-Vの仮想ディスクは64ビット版Windows 8と32ビット版Windows 8の両方でWindowsエクスプローラから「マウント」してその中のファイルをアクセスできます。

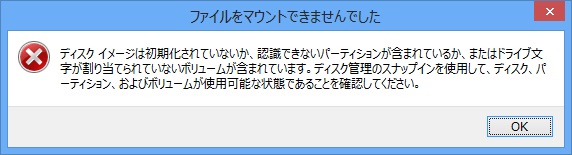

尚、マウントできる仮想ディスクに対してたまにマウントエラーとなる場合もあります。

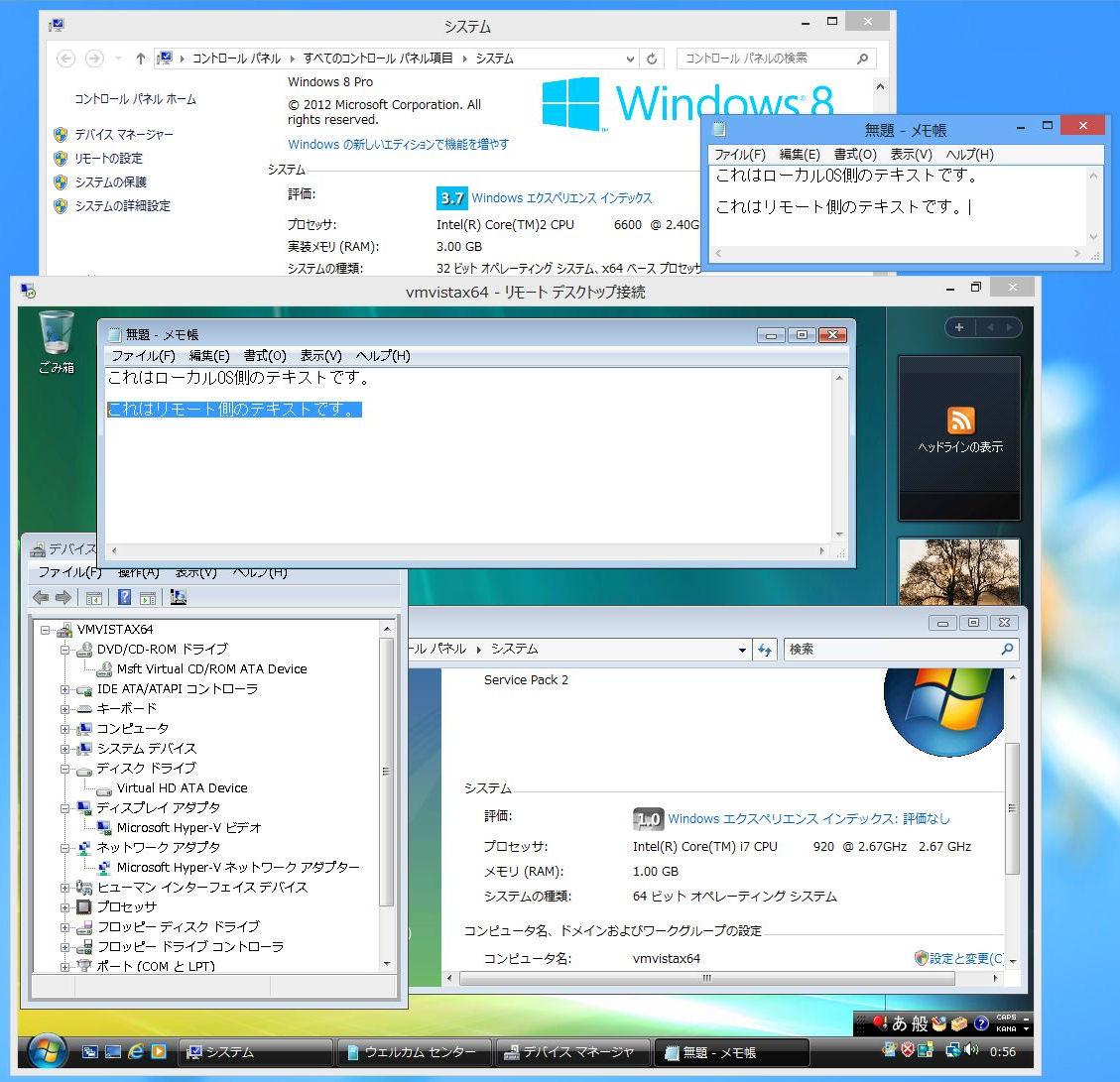

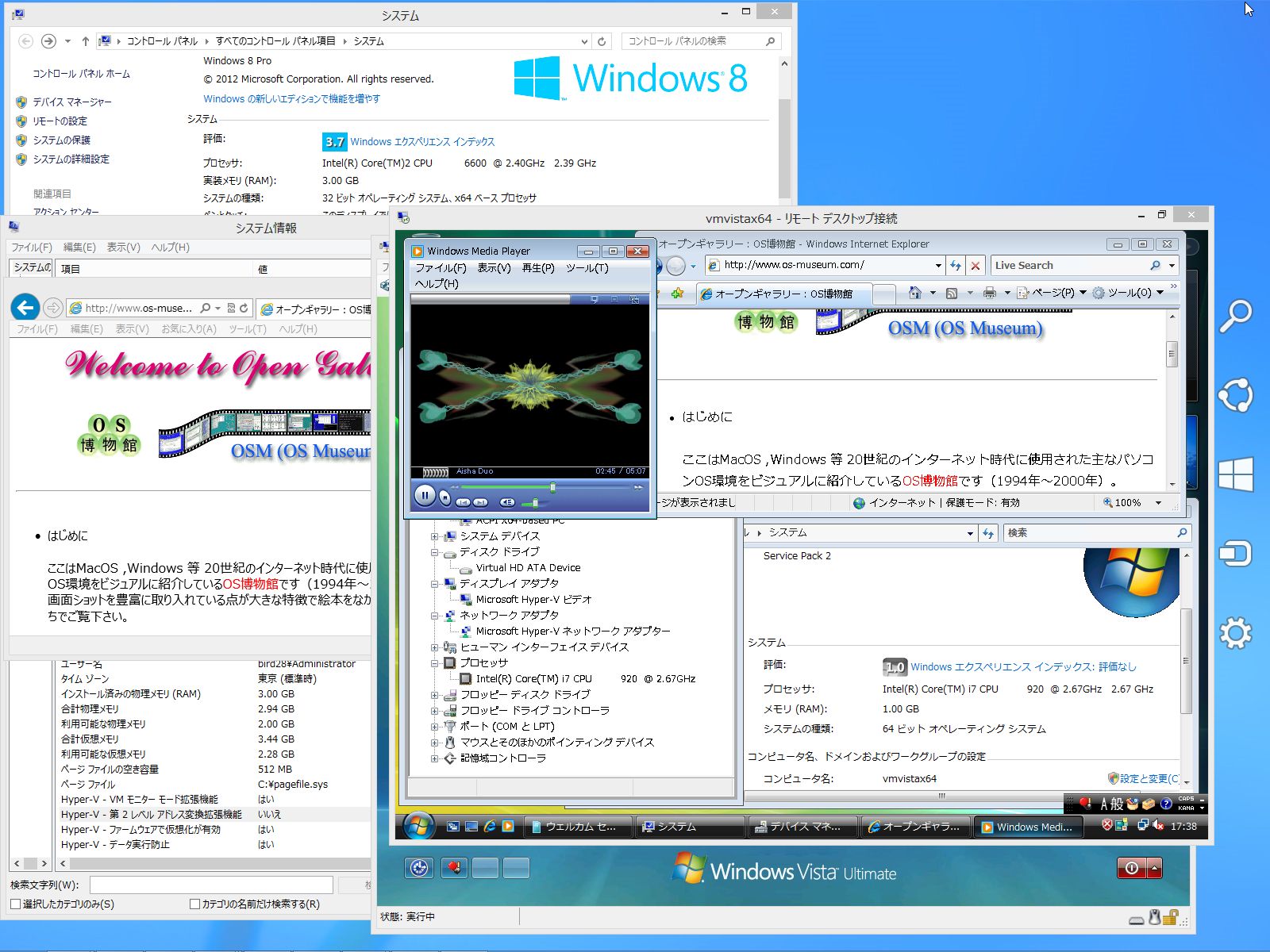

(7)サウンドカードは利用できませんが、仮想マシンにRDP接続すればローカル側のサウンドカードで仮想マシンのサウンドを再生できます。
(8)仮想マシンのネットワーク接続種別については以下の3種類あります。
・外部：ホストOSの物理ネットワークに接続する形態
・内部：ホストOSとゲストOS間の通信
・Private：ゲストOS間限定の通信
(9)64ビット版Windows 8付属のHyper-Vのリモート管理は32ビット版Windows 8以外に

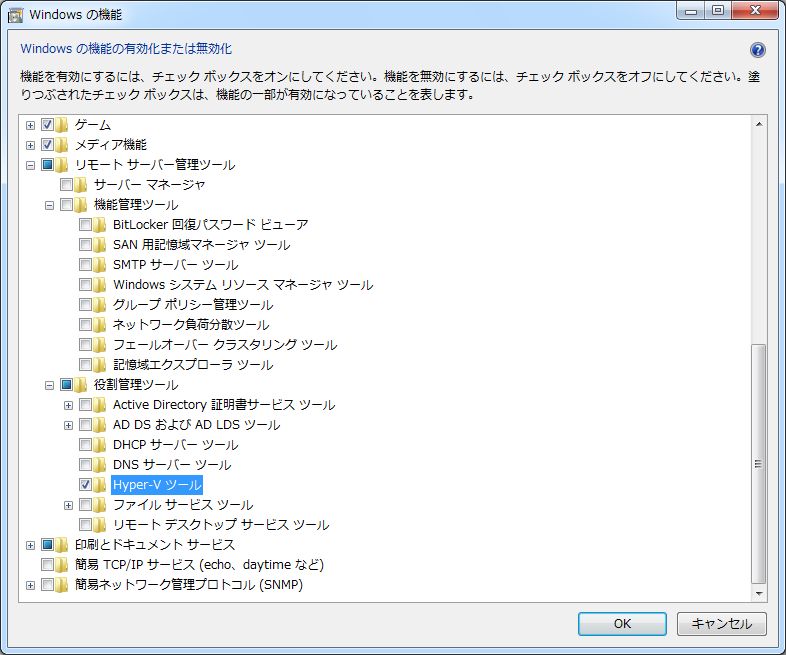

Windows 7用「リモート管理ツール(Windows Server 2008/2008/R2/2003のリモート管理ツール)」に含まれる「Hyper-Vマネージャ」でも行えます。
(10)Windows 8対応のHyper-VはWindows Server 2012 R2対応のHyper-Vと比べて簡易的なものであり、
「ライブマイグレーション」や「Hyper-Vレプリカ」などのサーバOS対応の機能は当然ながらサポートされていません。

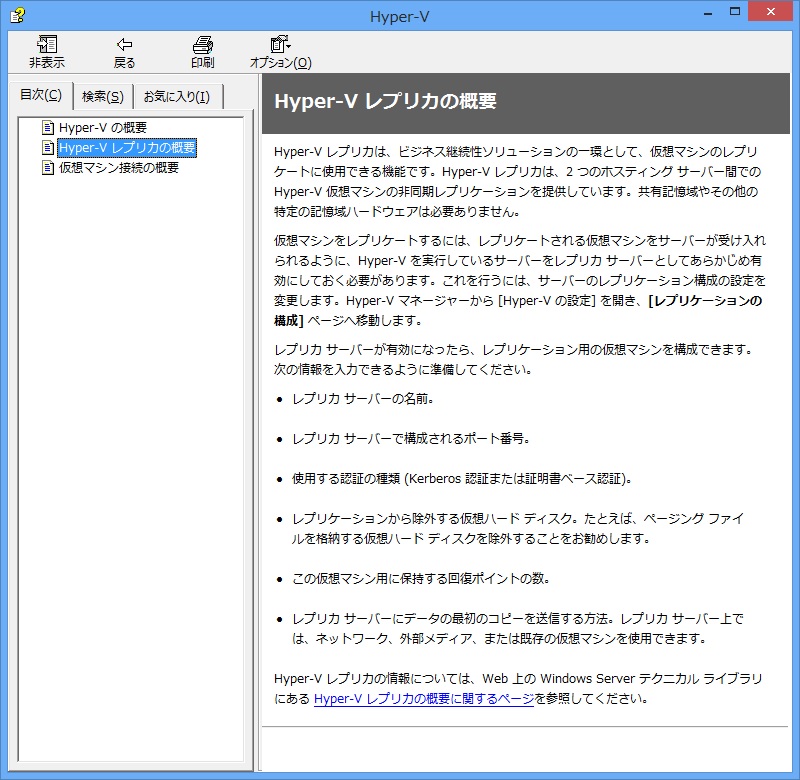

しかしWindows 8のHyper-Vヘルプには「Hyper-Vレプリカ」の記載も残ったままになっています。

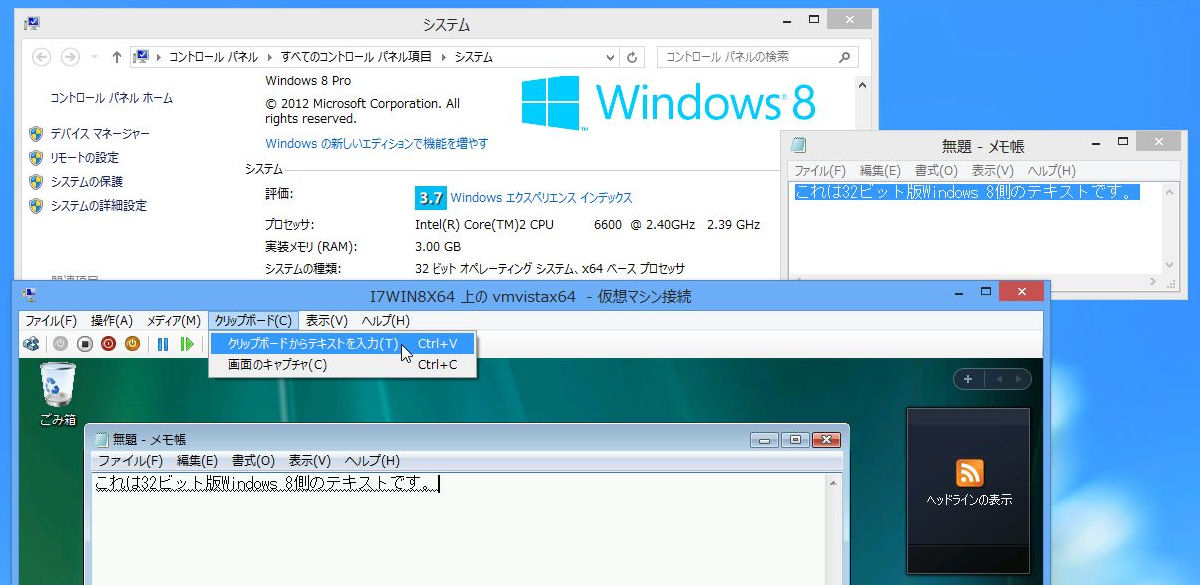

更に親パーティションと子パーティション(ゲストOS)の双方向のクリップボード(テキスト、ファイル等)の共有はできませんが、
親パーティションから子パーティションへのテキストのコピーは可能です。


ここでは主に以下について紹介致します。
・32ビット版Windows 8と64ビット版Windows 8のデュアルブート環境の構築(32ビット版Windows 8は仮想ディスクのマウント検証用)。
・64ビット版Windows 8でのHyper-V仮想マシンサーバ環境の構築。
・64ビット版Windows Vista SP2(子パーティション)用仮想マシンの構築。
・32ビット版Windows 8でのHyper-Vマネージャ利用。

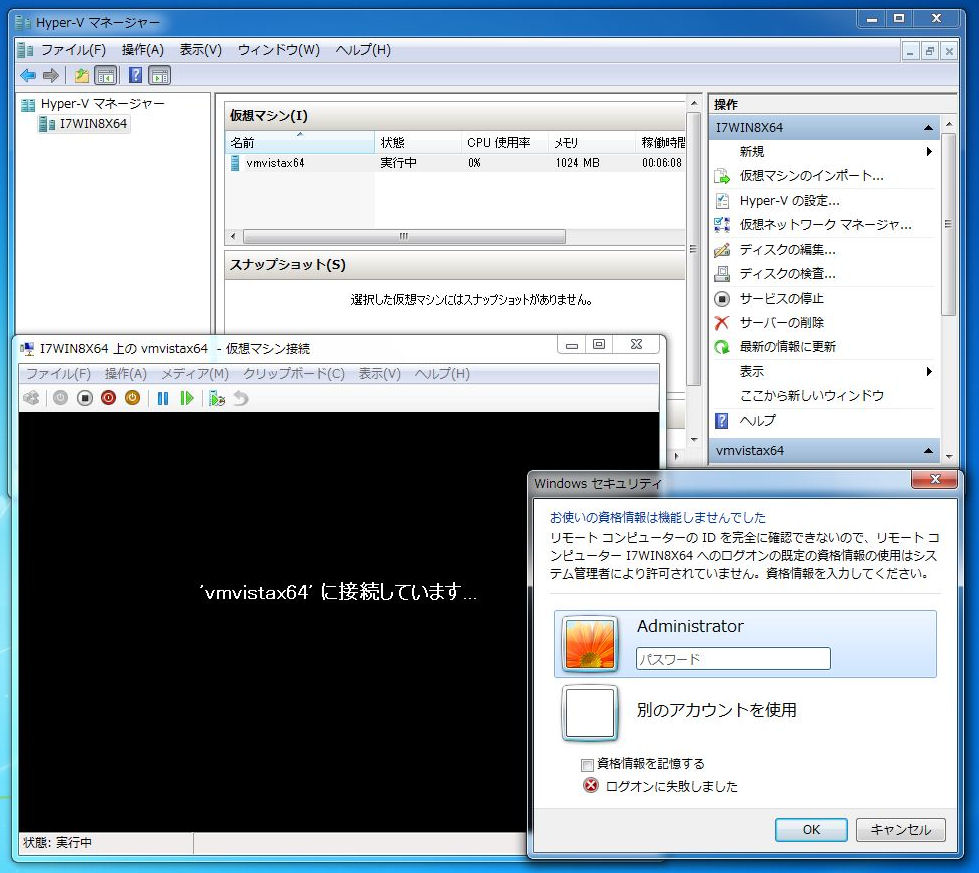

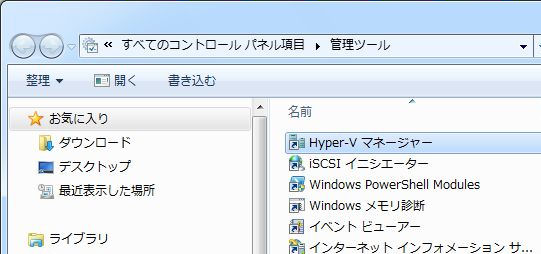

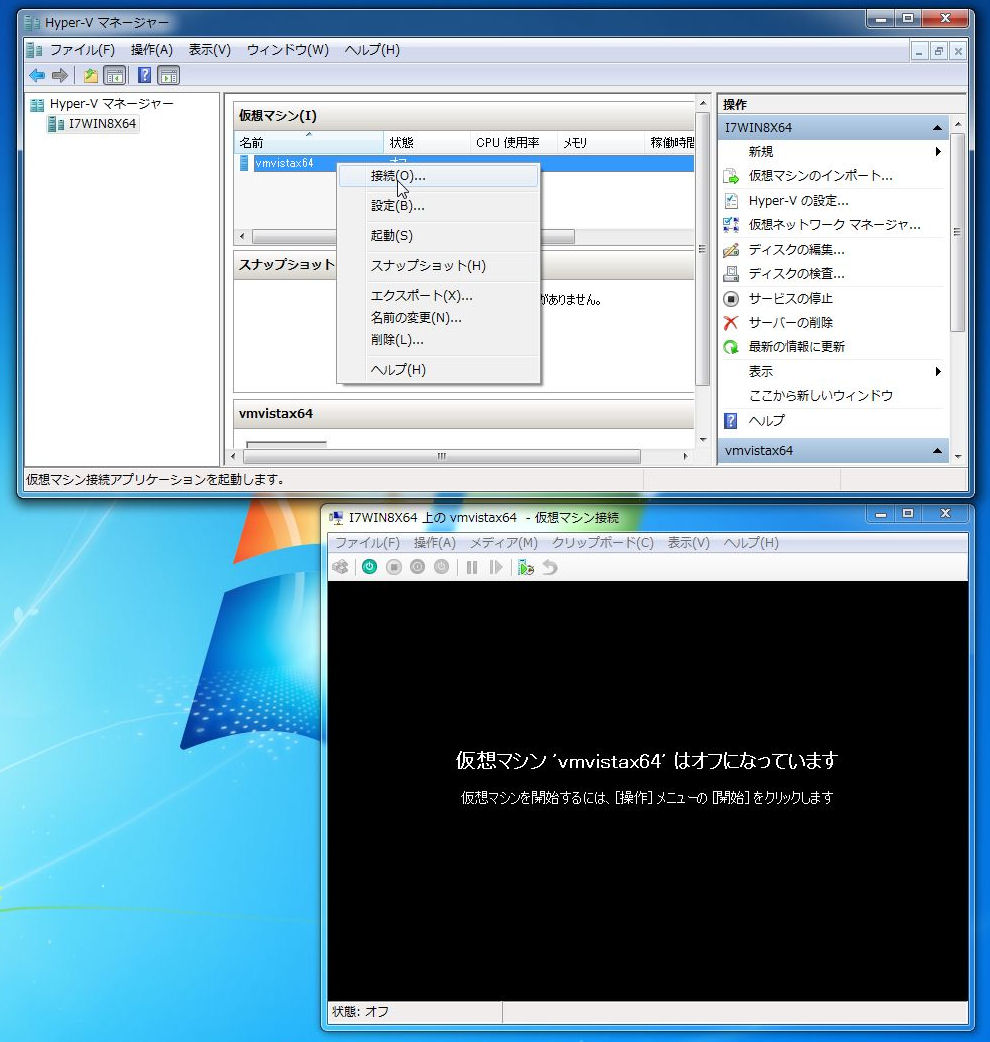

・32ビット版Windows 7でのHyper-Vマネージャ利用。

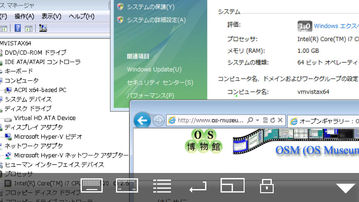

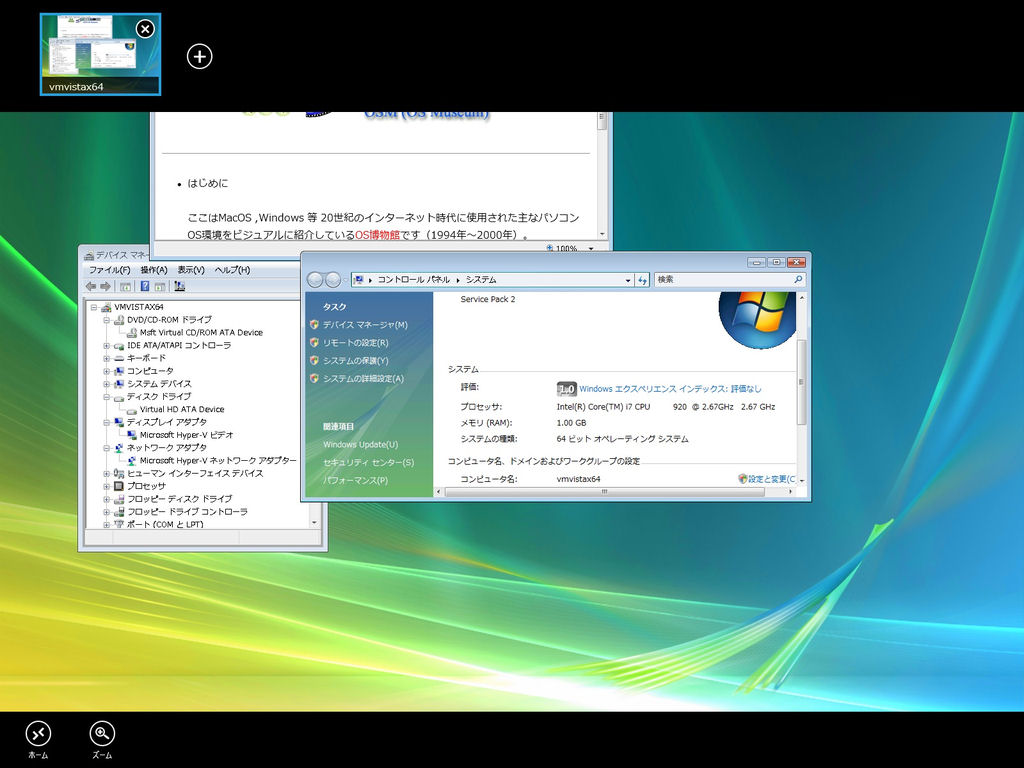

・仮想マシン内の64ビット版Windows VistaへのiPhoneからのRDP接続(VPN環境)。

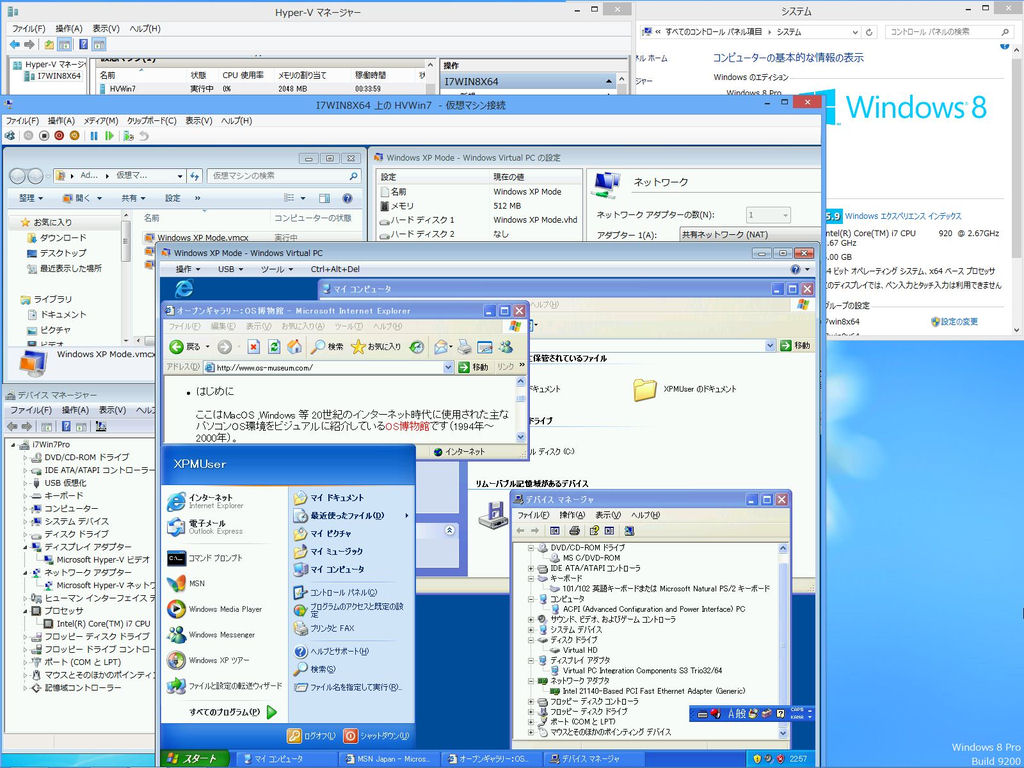

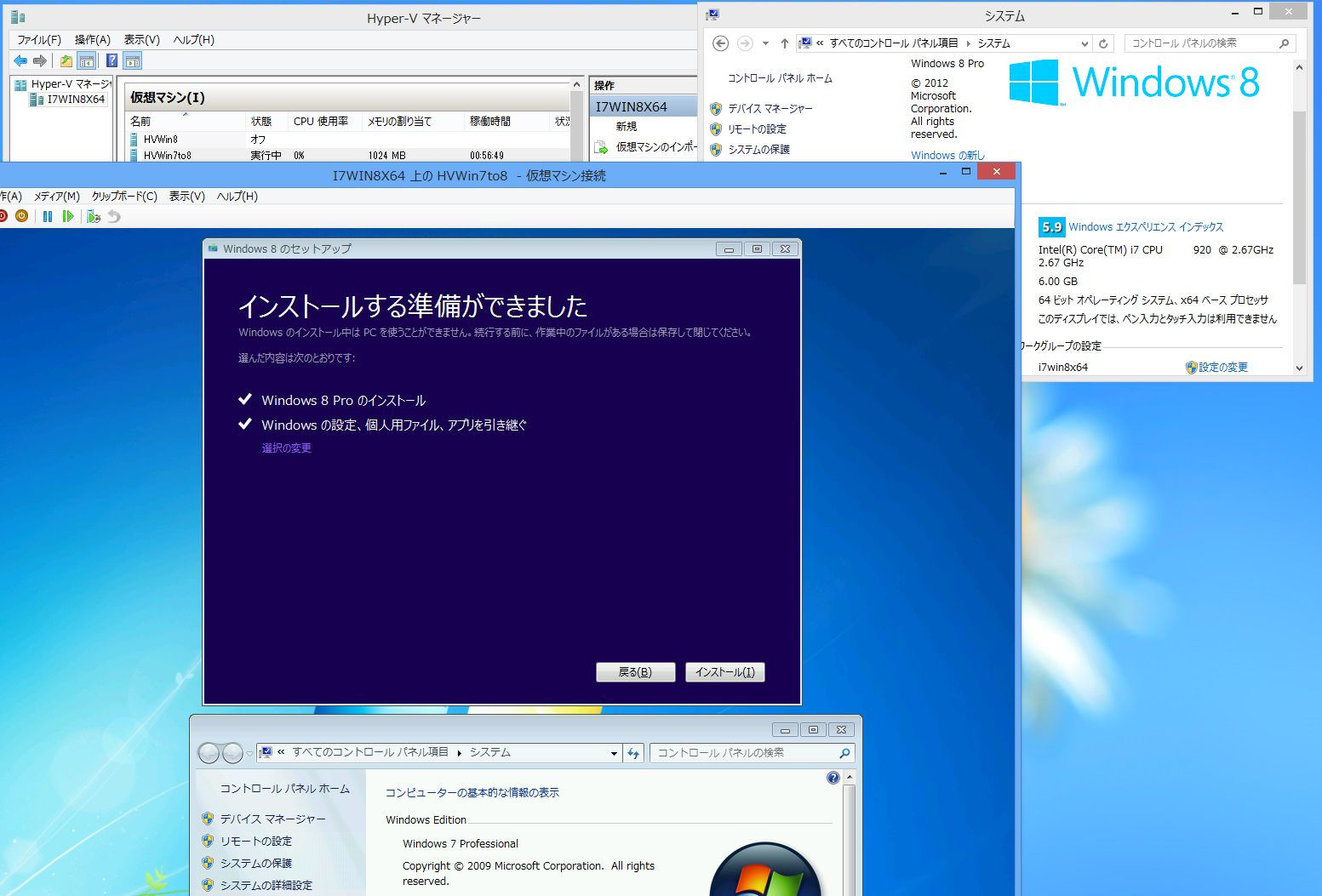

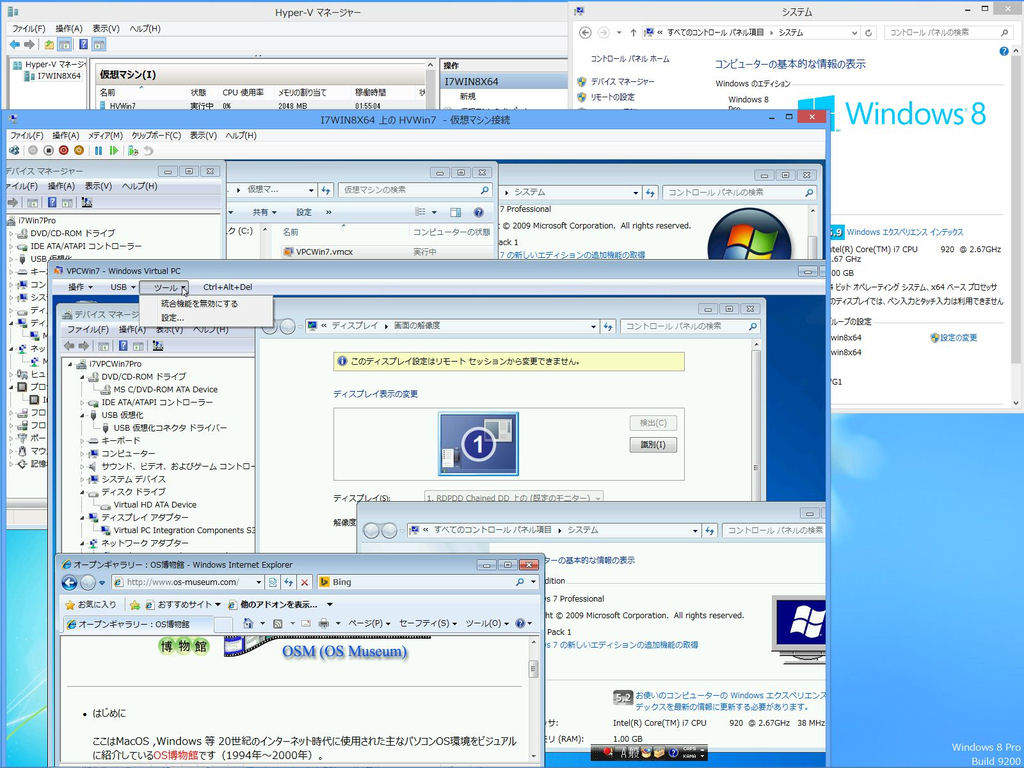

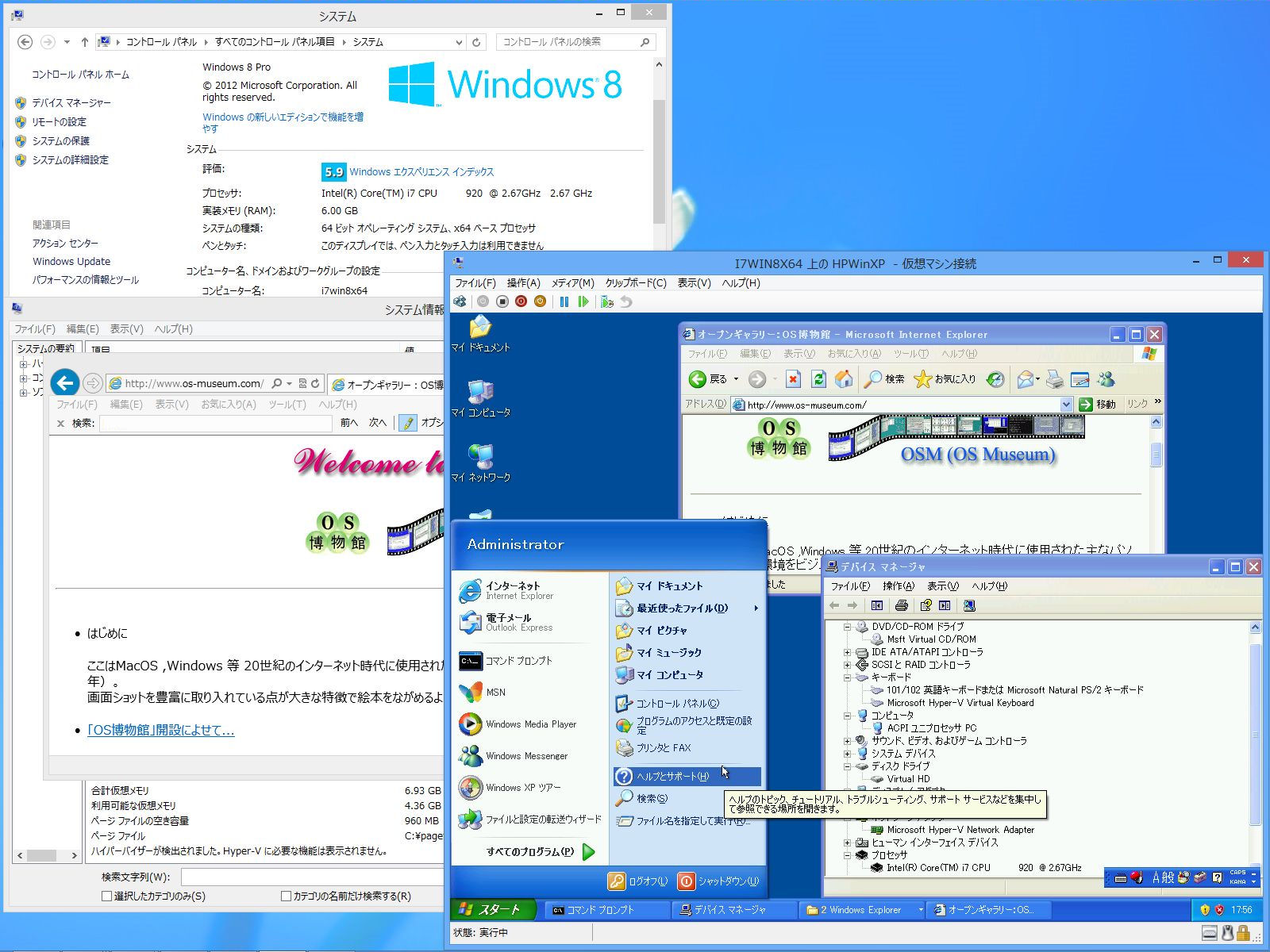

・Windows 7 Windows Virtual PC上の仮想マシンのWindows 8 Hyper-Vへのマイグレーション

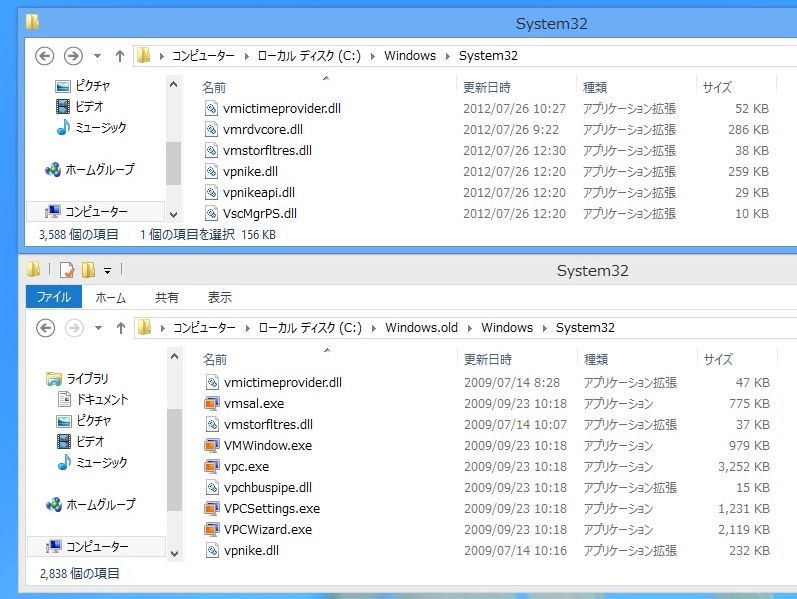

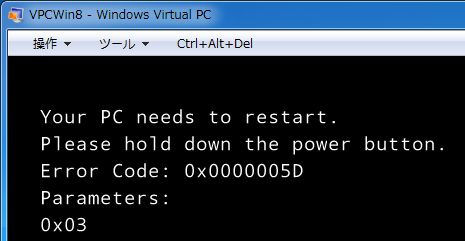

・Windows 8におけるWindows Virtual PC/Windows XP Modeの廃止について

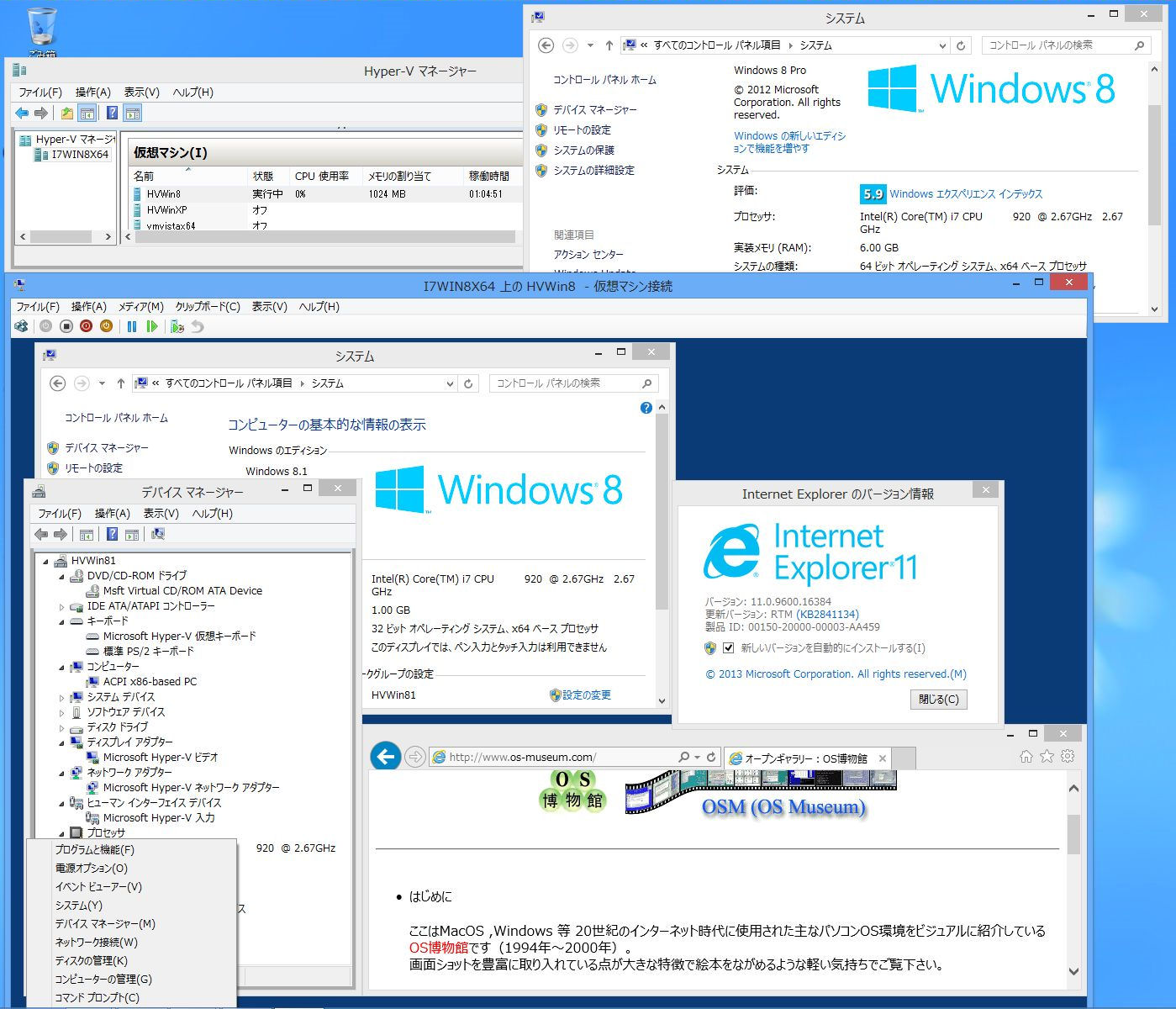

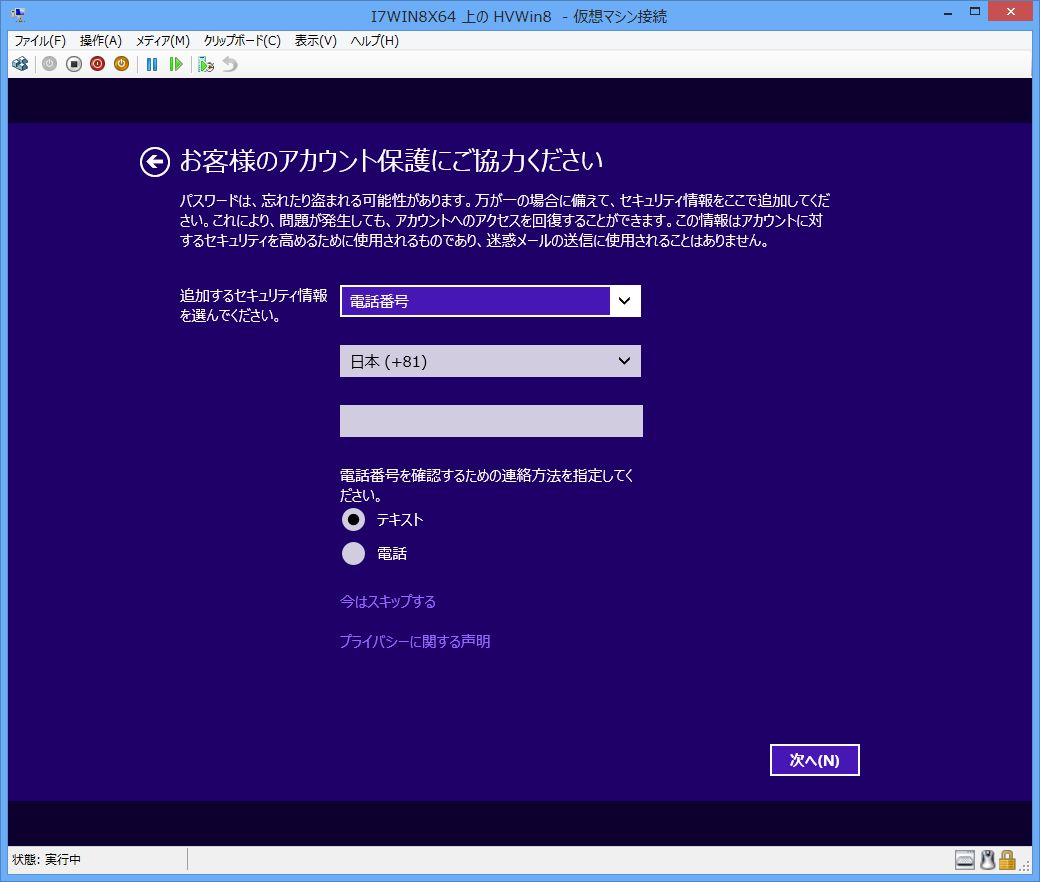

・32ビット版Windows 8.1(子パーティション)用仮想マシンの構築。

今回使用したPCのハードウェア/ソフトウェア構成は以下の通りです。

• 32ビット版Windows 8と64ビット版Windows 8のデュアルブート環境PC
  ・CPU：Intel Core i7 2.67GHz
  ・メモリ：6GB
  ・VGAカード：ATI Radeon HD 4600
  ・HDD：S-ATA 160GB
  ・ネットワークインタフェース：Intel PRO/1000 GT Desktop Adapter, ASIX AX88772(USBインタフェース)
  ※Intel PRO/1000 GT Desktop AdapterはHyper-V環境の専用仮想スイッチ用に使用します。
  ・OS：32ビット版Windows 8 Pro, 64ビット版Windows 8 Pro

• Hyper-Vのリモート管理用32ビット版Windows 8環境PC
  ・CPU：Intel Core 2 Duo 2.40GHz
  ・メモリ：3GB
  ・OS：32ビット版Windows 8 Pro

• Hyper-Vのリモート管理用32ビット版Windows 7環境PC
  ・PC種別：MacBook Pro
  ・CPU：Intel Core 2 Duo T99600 2.8GHz
  ・メモリ：実装メモリ3GB
  ・OS：32ビット版Windows 7 Ultimate

• iPhone
  ・スマホ種別：iPhone5
  ・OS：iOS 6.1.3

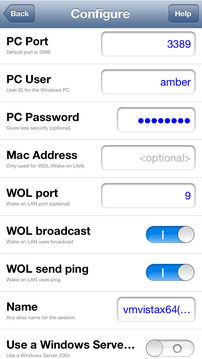

  ・RDPアプリ：RDP(MochaSoftのRDP)


1. 32ビット版Windows 8のインストール
   まっさらな160GB HDDを用意してその中の約50GBのパーティションに32ビット版Windows 8をクリーンインストールします。
   (1)インストール後のパーティション構成は以下のようになります。
   ・ドライブ0のパーティション1(システムで予約済み)：350MB
   ・ドライブ0のパーティション2(プライマリ)：約50GB
   ・ドライブ0の割り当てられていない領域：約100GB
   (2)PC名：i7win8x86 ※i7はIntel Core i7を指し、x86は32ビット版を指します。
   (3)Microsoftアカウント：以前取得済みのものを利用。
   (4)インストール完了後にAdministratorアカウントを有効にしてパスワードも設定しておきます。
   ※以降の作業はAdministratorアカウントで行います。
   (5)ネットワークインタフェースには固定IPアドレスを割り当てておきます。

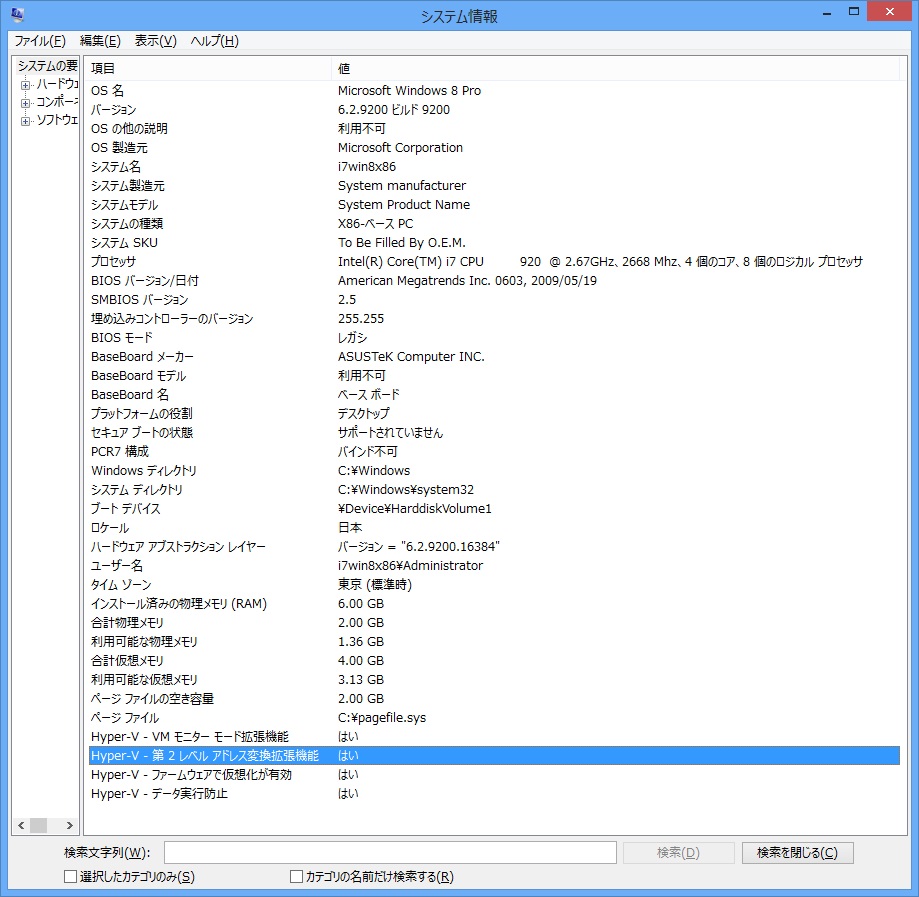

   (6)SLAT確認
   「システム情報」で[Hyper-V - 第２レベルアドレス変換拡張機能 はい」となっていることを確認します。
   ※「システム情報」での4個のHyper-V情報はHyper-Vをインストールしなくても表示されます。
   (7)32ビット版Windows 8はHyper-V仮想マシンサーバになれませんが
   念のためにHyper-VをインストールしてOS再起動してもハイパバイザ環境は存在しないままです。
   これはWindows Sysinternals(トラブルシュート用ツール群)に含まれるcoreinfoコマンドで確認できます。
   coreinfo -vの表示において「HYPERVISOR - Hypervisor is present」となっているのがハイパバイザ環境が存在しないことを表しています。
   ※ハイパバイザ環境が存在すれば「HYPERVISOR * Hypervisor is present」と表示されます。


2. 64ビット版Windows 8のインストール
   32ビット版Windows 8をインストールしたHDDの[ドライブ0の割り当てられていない領域：約100GB]に64ビット版Windows 8をインストールします。
   (1)インストール中に一瞬「オペレーティングシステムの選択」画面が表示されますがすぐに64ビット版Windows 8の方が起動されます。
   (2)PC名：i7win8x64 ※i7はIntel Core i7を指し、x64は64ビット版を指します。
   (3)Microsoftアカウント：上記32ビット版Windows 8のインストールで使用したものを利用。
   (4)インストール完了後にAdministratorアカウントを有効にしてパスワードも設定しておきます。
   ※以降の作業はAdministratorアカウントで行います。
   (5)ネットワークインタフェースには固定IPアドレスを割り当てておきます。


3. 「オペレーティングシステムの選択」画面のOS名表示内容の変更
   32ビット版Windows 8の後に64ビット版Windows 8をインストールしたデュアルブート環境での
   「オペレーティングシステムの選択」画面ではどちらもOS名は「Windows 8」と表示されます。
   但し、1番目の「Windows 8」には「場所：ボリューム3」も表示され、
   2番目の「Windows 8」には「場所：ボリューム2」も表示されますので
   1番目のOSが64ビット版Windows 8であるという区別は一応付きます。
   しかしOS名だけで区別が付く方が分かりやすいので64ビット版Windows 8の方のOS名を「Windows 8(x64)」にします。
   具体的にはbcdedit /vコマンドを実行してWindowsブートローダーセクションで
   64ビット版Windows 8側のidentifierを確認して以下のコマンドを実行します。


   bcdedit /set {64ビット版Windows 8側のidentifierの値} description "Windows 8(x64)"

   これを実行した後のbcdedit -vの表示内容はこちらです。
   この変更によって「オペレーティングシステムの選択」画面は以下のように分かり易くなります(場所情報は表示されません)。






1. Hyper-Vのインストール
   64ビット版Windows 8へのHyper-VのインストールはWindows Serverの場合よりもかなり簡素化されています。
   まず、[コントロールパネル]-[プログラムと機能]-[Windowsの機能の有効化または無効化]で[Hyper-V]にチェックを入れます。



   [Hyper-V]にチェックを入れるとその下の階層にある[Hyper-V プラットフォーム]と[Hyper-V 管理ツール]にもチェックが入ります。
   ※Hyper-V 管理ツールは[Hyper-V GUI 管理ツール]と[Windows PowerShell 用 Hyper-V モジュール]から構成されます。
   ＜OK＞ボタンを押すと必要なファイルがインストールされます。
   Hyper-Vのインストール後は64ビット版Windows 8を再起動します。


2. 64ビット版Windows 8の再起動後の確認事項

   • スタート画面でのタイル確認

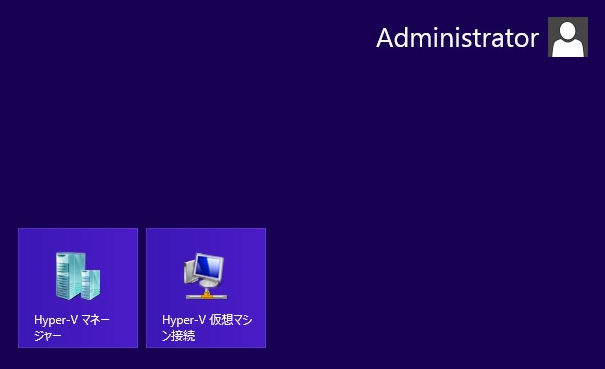

     Administratorアカウントのスタート画面に以下の2個のHyper-V関連タイルが表示されることを確認します。
     (1)「Hyper-Vマネージャ」タイル
     (2)「Hyper-V仮想マシン接続」タイル
     「Hyper-V仮想マシン接続」は仮想マシン接続画面を表示させるためのものです。
     ※仮想マシン接続画面はモニタ画面とか仮想マシンコンソール画面などとも呼ばれます。


   • ハイパバイザの存在確認

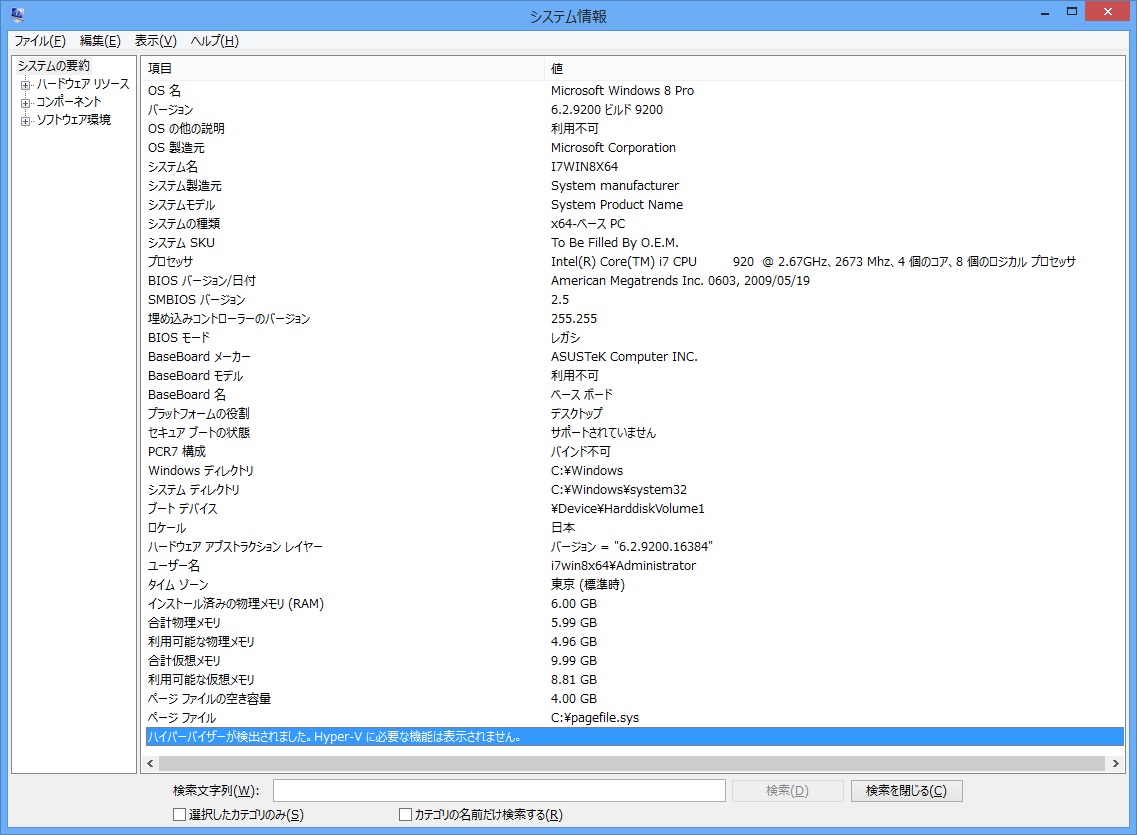

     「システム情報」で[ハイパーバイザーが検出されました。Hyper-Vに必要な機能は表示されません。」となっていることを確認します。
     ハイパーバイザーが検出されたということは64ビット版Windows 8自体が親パーティションのOSとして動作していることを表します。


   • 親パーティションからのcoreinfo確認
     ハイパバイザ上の親パーティションで動作している64ビット版Windows 8でのcoreinfo -vの表示はこちらです。
     ハイパバイザ上の親パーティションからのcoreinfo実行のためVMXとEPTについてはそのステータスが「*」ではなく「-」になっています。


   • Hyper-V用の管理サービスの稼働確認
     [コントロールパネル]-[管理ツール]-[サービス]で「Hyper-V Virtual Machine Management」というサービスが自動実行される設定になっていることを確認します。
     本サービスが停止状態の時はlocalhostのHyper-Vマネージャ自体が使えません。


   • ハイパバイザの自動起動設定確認
     bcdedit /vコマンドを実行して「Windows 8(x64)」のWindowsブートローダーセクションに[hypervisorlaunchtype Auto]という項目が追加されていることを確認します。
     尚、bcdeditコマンドで64ビット版Windows 8用ブートエントリをもう一つ作成して
     [hypervisorlaunchtype off]の設定にすればハイパバイザ起動なしで64ビット版Windows 8を起動させることができるようになります。



3. Hyper-Vマネージャでの設定
   スタート画面からHyper-Vマネージャを起動して仮想スイッチの定義を行います。
   (1)Hyper-Vマネージャの起動
   スタート画面の「Hyper-Vマネージャ」をクリックしてHyper-Vマネージャを起動します。
   (アプリ一覧の「Hyper-V管理ツールグループの中に「Hyper-Vマネージャ」があるのでそれを起動しても同じです)

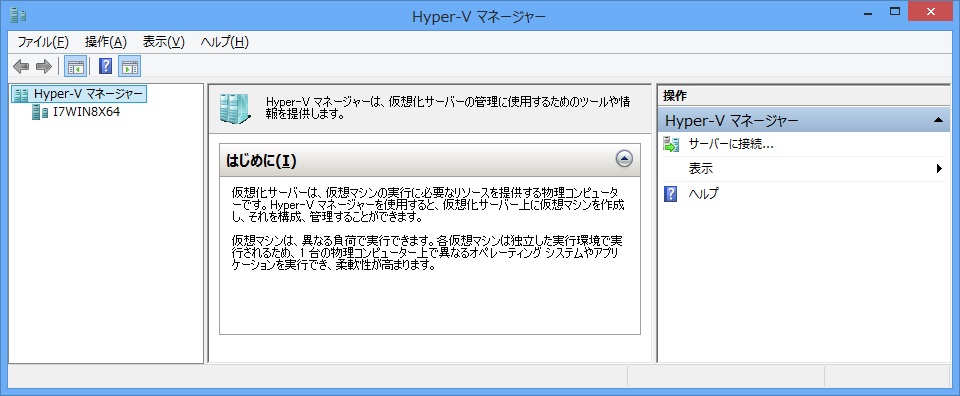

   Hyper-Vマネージャを起動すると仮想マシンサーバとしてlocalhostの「I7WINX64」が表示されます。
   (2)localhostの仮想マシンサーバである「I7WINX64」を選択します。
   (3)その仮想マシンサーバの[仮想スイッチマネージャ]をクリックして起動します。
   (4)「どの仮想スイッチを作成しますか」に対して「外部」を選択。
   (5)仮想スイッチのプロパティでの設定
   ・仮想スイッチの名前：例えば「仮想スイッチ外部1」と指定します。
   ・外部ネットワークとして[Intel PRO/1000 GT Desktop Adapter]を選択します。
   ・[管理オペレーティングシステムにこのネットワークアダプターの共有を許可する]はoffにします。
   ※これをonにすると親パーティション側でのネットワーク通信が不安定になることがあります。


4. Hyper-Vマネージャでのサービスについて
   Hyper-Vマネージャには[サービスの停止]や[サービスの開始]があります。
   これは「Hyper-V Virtual Machine Management」というサービスとは別のサービスで、
   Hyper-Vマネージャの[サービスの停止]を実行するとどこのHyper-Vマネージャからも当該仮想マシンサーバへの接続はできなくなります。


5. 補足

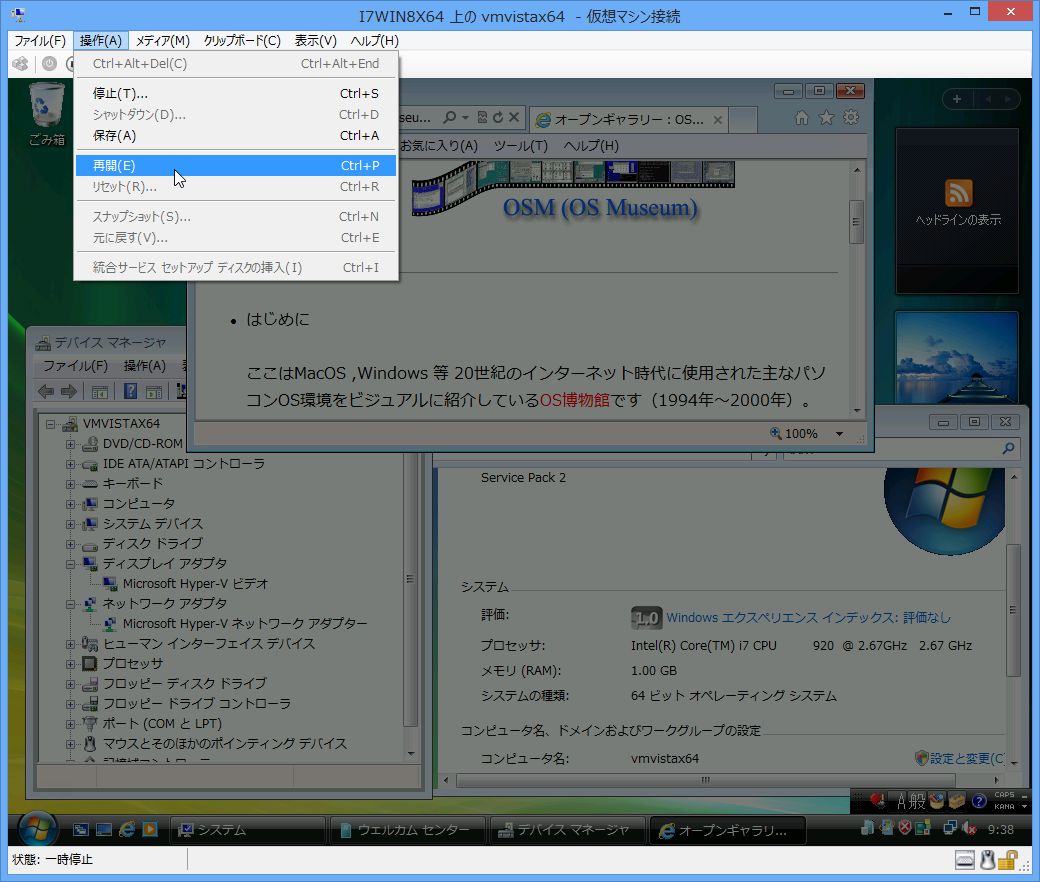

   (1)仮想マシンサーバがスリープ状態になると仮想マシンが「一時停止」状態になって仮想マシン接続画面が暗くなります。
   仮想マシンサーバのスリープ状態を解除した後で仮想マシン接続画面の[操作]-[再開]でゲストOSを再開させるのは煩雑になるため
   仮想マシンサーバ側の電源オプションでスリープ状態にしない設定にしておくのがベターかと考えます。



1. 仮想マシン定義

   • Hyper-Vマネージャでlocalhostの仮想マシンサーバである「I7WINX64」を選択します。

   • Hyper-Vマネージャの[操作]メニューの[新規]-[仮想マシン]を選択。
     「仮想マシンの新規作成ウィザード」が表示されます。

   • 「名前と場所の指定」
     ・名前：vmvistax64
     ・場所：C:\ProgramData\Microsoft\Windows\Hyper-V\(デフォルトのまま)
     [補足]
     ここでの場所とは仮想マシン構成ファイル(XML形式)の格納場所のことでデフォルトでは、
     「C:\ProgramData\Microsoft\Windows\Hyper-V\」直下に「Virtual Machines」フォルダが自動生成されて
     その中に「aaaaaaaa-bbbb-cccc-dddddddddddd.xml」というファイルが格納されます。
     仮想マシンの名前を「vmvistax64」とすると仮想マシン構成ファイルには<name type="string">vmvistax64</name>と記述されます。

   • メモリの割り当て
     ・起動メモリとして1024MBを指定
     ・[この仮想マシンに動的メモリを使用します]はoffのままとします。

   • 「ネットワークの構成」
     ・接続：[仮想スイッチ外部1]を選択。

   • 「仮想ハードディスクの接続」
     ・名前：vmvistax64.vhdx(容量可変の仮想ディスク)
     ・場所：C:\Users\Public\Documents\Hyper-V\Virtual Hard Disks\(デフォルトのまま)
     ・サイズ：40GB

   • 「インストールオプション」
     ・[後でオペレーティングシステムをインストールする]はデフォルト値のonのままとします。

   • 「仮想マシン新規ウィザードの完了」
     要約が表示されますますので＜完了＞ボタンを押下します。

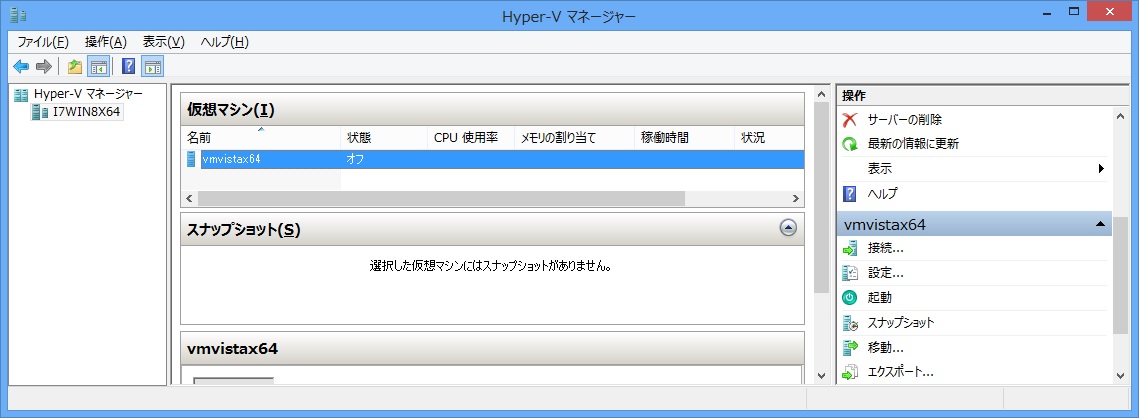

   • 仮想マシン表示
     仮想マシンサーバである「I7WINX64」の仮想マシンとして「vmvistax64」が表示されます。



2. 子パーティションへのゲストOS(64ビット版Windows Vista)のインストール

   • 仮想マシン「vmvistax64」をクリックします。
     「I7WIN8X64上のvmvistax64 - 仮想マシン接続」という画面が表示されます。

   • 「I7WIN8X64上のvmvistax64 - 仮想マシン接続」画面の[ファイル]-[設定]

   • DVDドライブ設定
     (1)左側の[DVDドライブ]を選択
     (2)コントローラ：IDEコントローラ1
     (3)場所：0(使用中)
     (4)「メディア」セクションで[物理CD/DVDドライブ]をonにして物理ドライブのドライブを選択します(ここではEドライブ)。

   • ドライブEに64ビット版Windows VistaのインストールDVDをセット

   • 「I7WIN8X64上のvmvistax64 - 仮想マシン接続」画面の[操作]-[起動]
     「I7WIN8X64上のvmvistax64 - 仮想マシン接続」画面の中で「Windows is loading files ...」と表示されます。

   • 64ビット版Windows Vistaのインストールウィザードに従ってインストールします。
     ・ユーザ名：amber(パスワードも設定)
     ・コンピュータ名：vmvistax64

   • 仮想マシンの自動再起動
     この時点ではネットワークは利用できません。

   • 64ビット版Windows VistaのSP1化
     Hyper-Vの統合サービスを64ビット版Windows Vistaにインストールするためには64ビット版Windows VistaをSP2にする必要があります。
     そのためにまず64ビット版Windows VistaのSP1用exeファイル(Windows6.0-KB936330-X64-wave0.exe)を格納したDVDを用意してインストールします。

   • 64ビット版Windows VistaのSP2化
     64ビット版Windows VistaのSP2用exeファイル(Windows6.0-KB948465-X64.exe)を格納したDVDを用意してインストールします。

   • Hyper-Vの統合サービスのインストール
     (1)仮想マシンを起動してインストールで作成したアカウントでログオンします。
     (2)「I7WIN8X64上のvmvistax64 - 仮想マシン接続」画面で[操作]-[統合サービスセットアップディスクの挿入]
     (3)「自動再生」で[Hyper-V統合サービスのインストール]を選択
     (4)Windows Driver Framework, ゲストコンポーンネントがインストールされます。
     (5)ゲストOSを再起動します。
     (6)ネットワークインタフェースが検出され「ネットワークの場所の設定」画面が表示されます。
     ここでは[職場]を選択します。
     (7)ゲストOSのInternet ExplorerでWebアクセスできることを確認します。

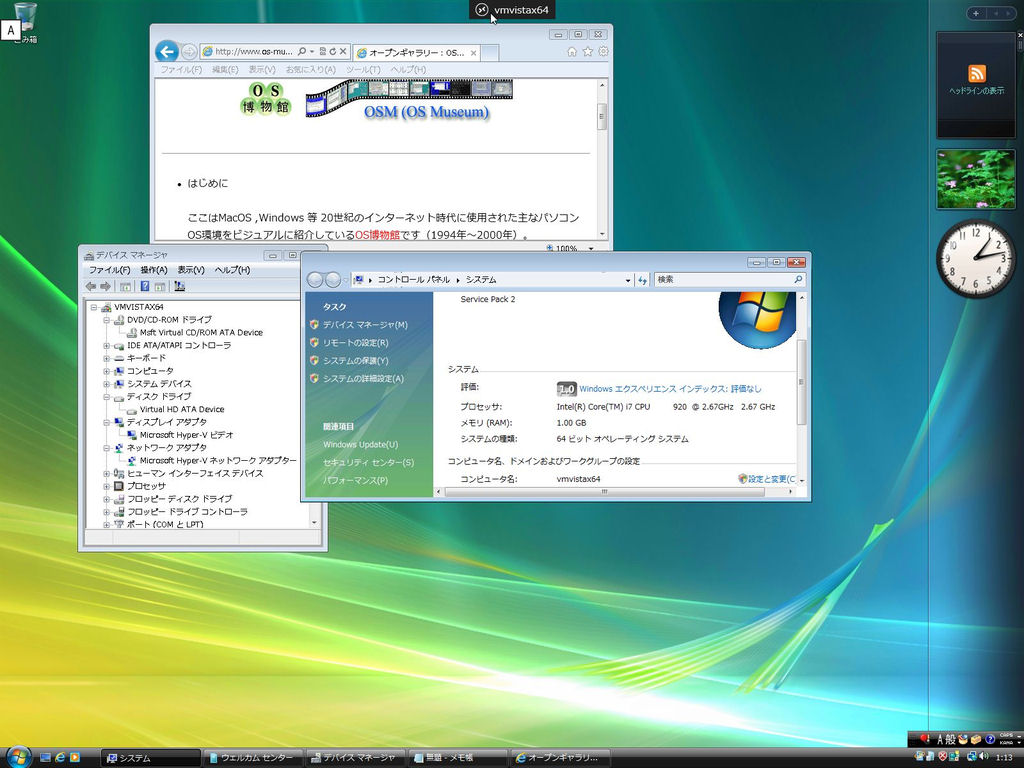

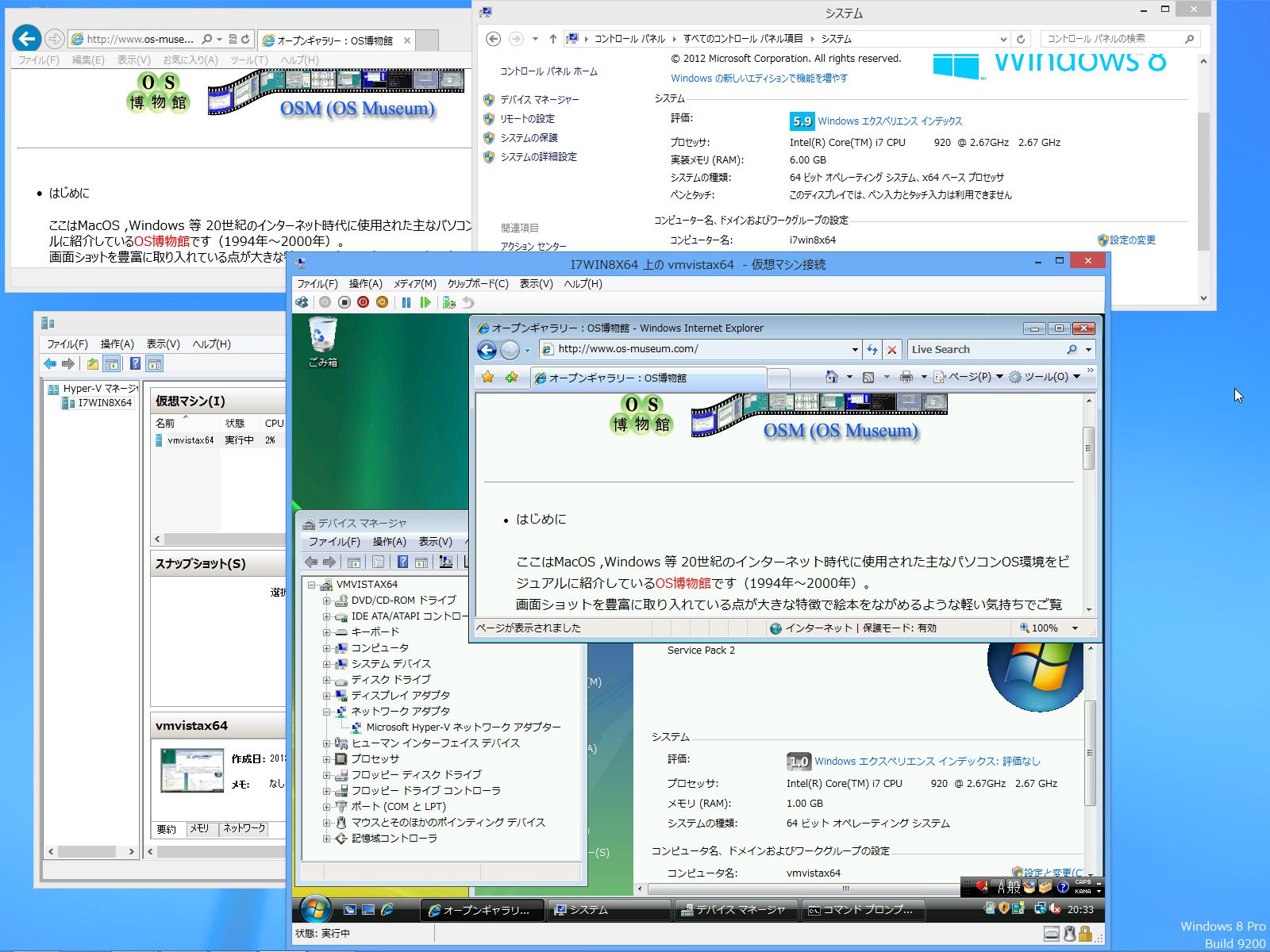

     仮想マシンの中で64ビット版Windows Vista(SP2)が動作している様子はこちらです。



3. 32ビット版Windows 8での仮想ディスクのマウント検証
   64ビット版Windows 8では仮想ディスクをマウントして通常のドライブとしてアクセスできますが32ビット版Windows 8でも同様です。
   尚、Windows 7での仮想ディスクの「マウント」と「マウント解除」は管理ツールの「コンピュータの管理」の「ディスクの管理」で行う必要がありました。
   しかしWindows 8ではWindowsエクスプローラから簡単に仮想ディスクの「マウント」と「マウント解除」ができるようになりました。
   ※Windows 8でもWindows 7同様に「ディスク管理」の[VHDの接続]と[VHDの切断]操作ができるようになっています。
   (1)64ビット版Windows 8側の64ビット版Windows Vistaの仮想ディスク(拡張子：vhdx)を32ビット版Windows 8側にコピー。

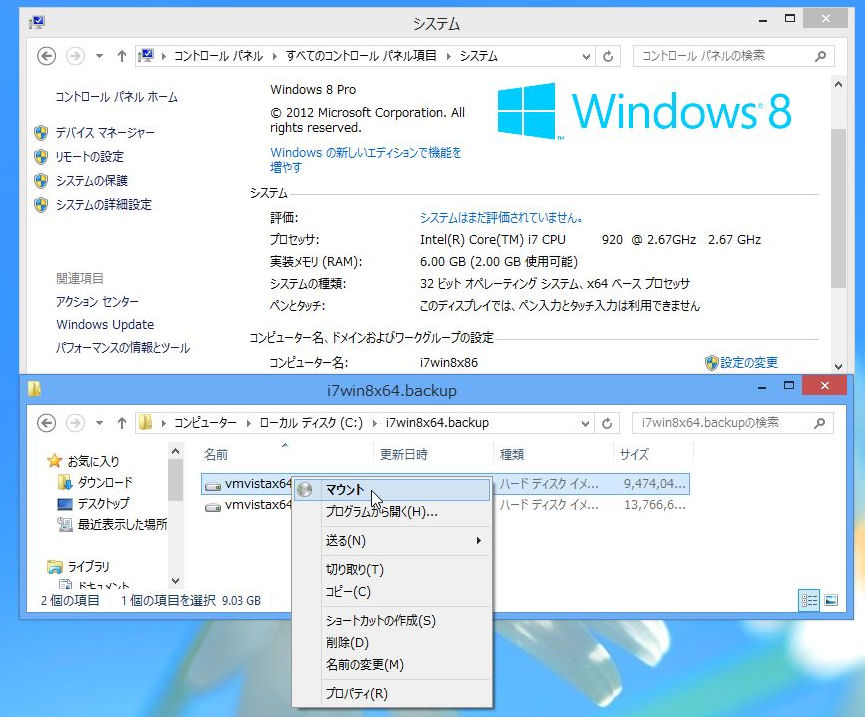

   (2)32ビット版Windows 8のWindows Explorerでその仮想ディスクを右クリックして[マウント]選択。
   (3)仮想ディスクにアクセスできます。
   (4)仮想ディスクのマウント解除は仮想ディスクの右クリックメニューの[取り出し]で行います。



1. Hyper-Vのインストール

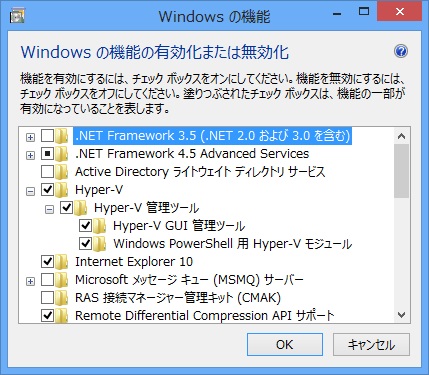

   [コントロールパネル]-[プログラムと機能]-[Windowsの機能の有効化または無効化]で[Hyper-V]にチェックを入れます。
   ＜OK＞ボタンを押すと必要なファイルがインストールされます。
   「Hyper-V Virtual Machine Management」というサービスは存在しません。


2. 32ビット版Windows 8でのセキュリティ制限の緩和
   32ビット版Windows 8のデフォルトのセキュリティ設定状態でHyper-V仮想マシンサーバに接続しようとすると、
   「アクセスが拒否されました。'仮想マシンサーバ名'と'接続元マシン名'との間の通信を確立できません。」というエラーになります。
   これを回避するために以下のようにセキュリティ制限の緩和設定を行います。

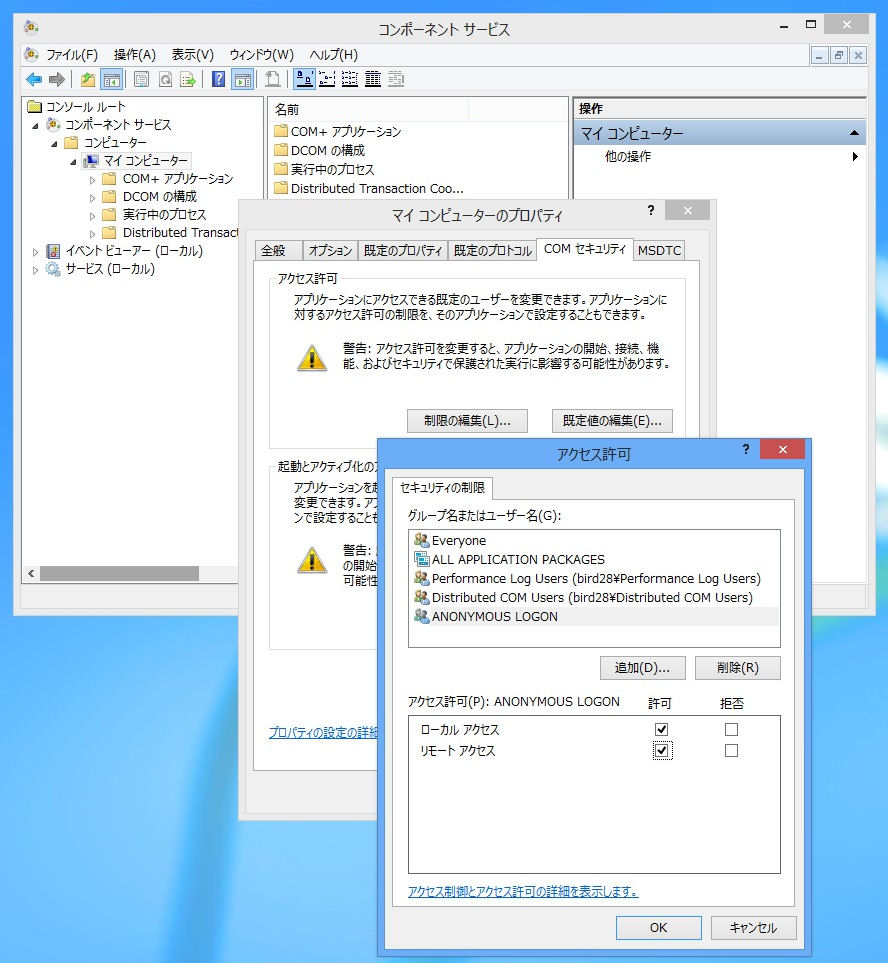

   (1)32ビット版Windows 8側の[コントロールパネル]-[管理ツール]で[コンポーネントサービス]を起動します。
   (2)「コンポーネントサービス」画面の[コンソールルート]-[コンピュータ]-[マイコンピュータ]の右クリックメニューから[プロパティ]を開きます。
   (3)「マイコンピュータのプロパティ」画面の「COMセキュリティ」タブを開きます。
   (4)「COMセキュリティ」タブの「アクセス許可」セクションの＜制限の編集＞ボタンを押下します。
   (5)「セキュリティの制限」のグループ名またはユーザ名一覧から
   [ANONYMOUS LOGON]を選択してアクセス許可の[リモートアクセス]の[許可]にチェックを入れます(OS再起動は不要です)。


3. Hyper-Vマネージャでの仮想マシンサーバへの接続
   32ビット版Windows 8でのHyper-Vマネージャの[操作]-[サーバに接続]での「コンピュータの選択」ダイアログで仮想マシンサーバを指定します。
   そのHyper-Vマネージャに「I7WIN8X64」という仮想マシンサーバとvmvistax64という仮想マシンの名前が表示されます。

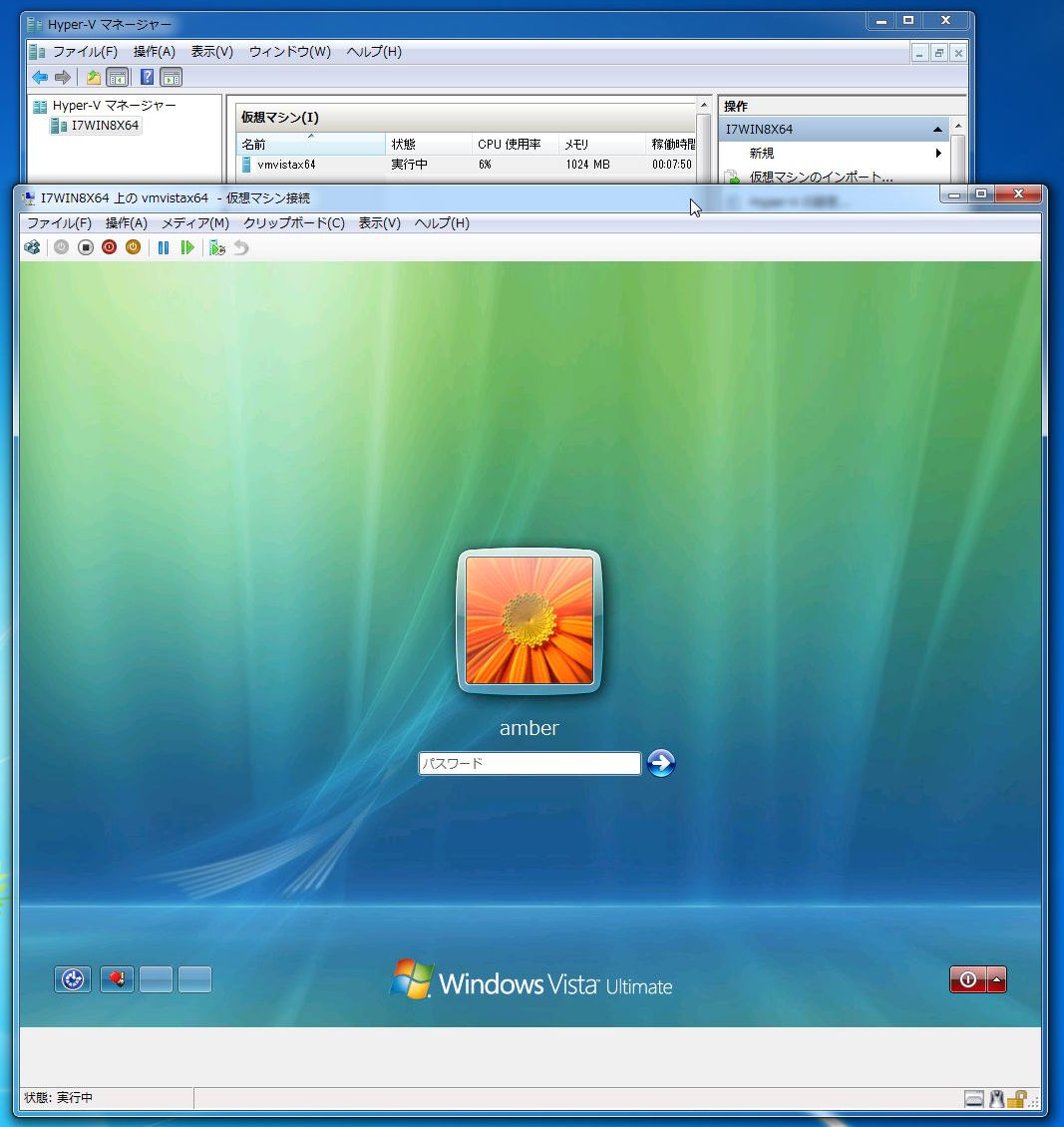

4. 仮想マシンへの接続
   スタート画面の「Hyper-V仮想マシン接続」タイルを起動して仮想マシンサーバ(i7win8x64)と仮想マシン(vmvistax64)を指定します。
   これによって仮想マシン(vmvistax64)に対する仮想マシン接続画面が表示されます。

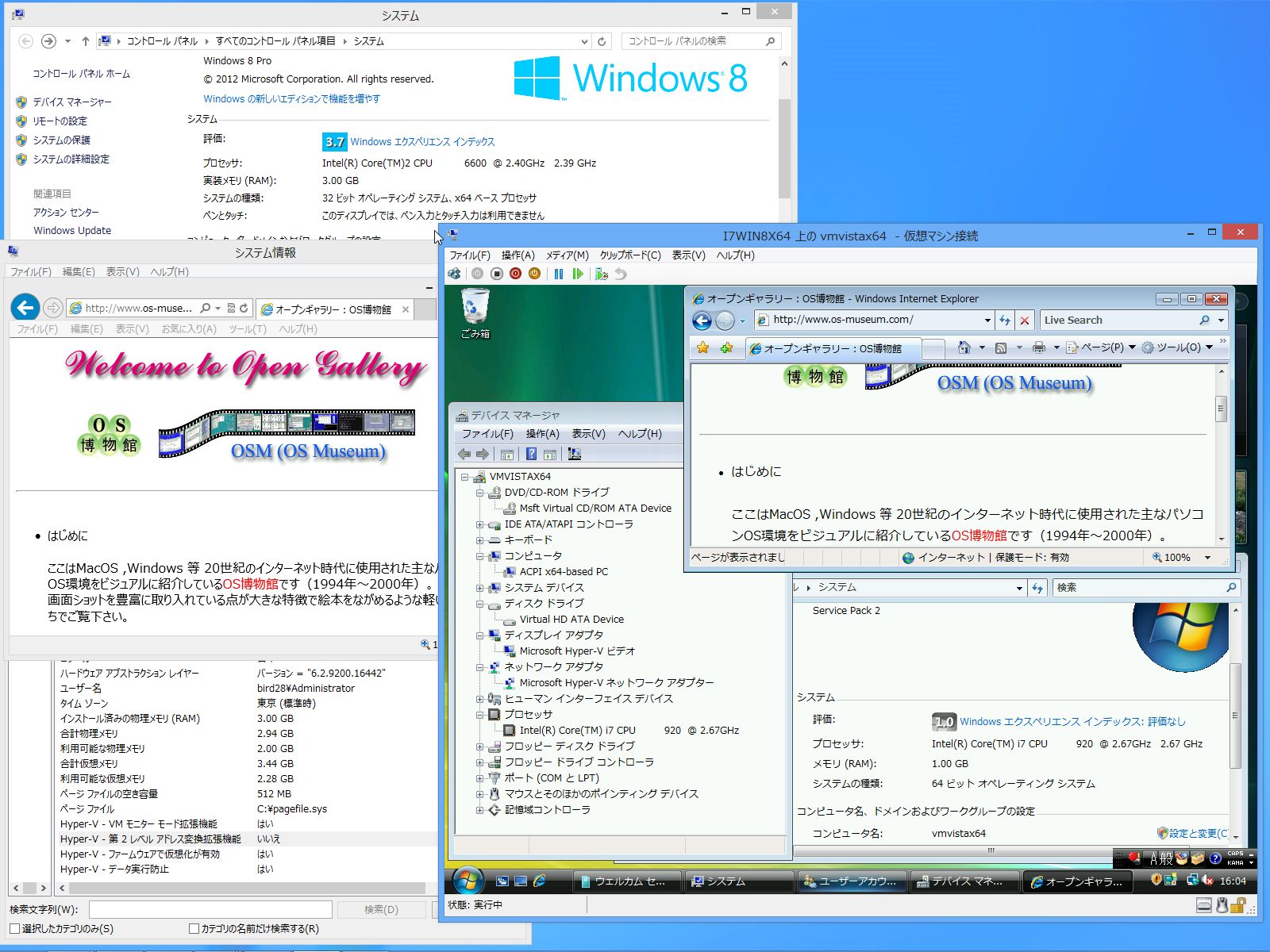

5. 仮想マシンの起動

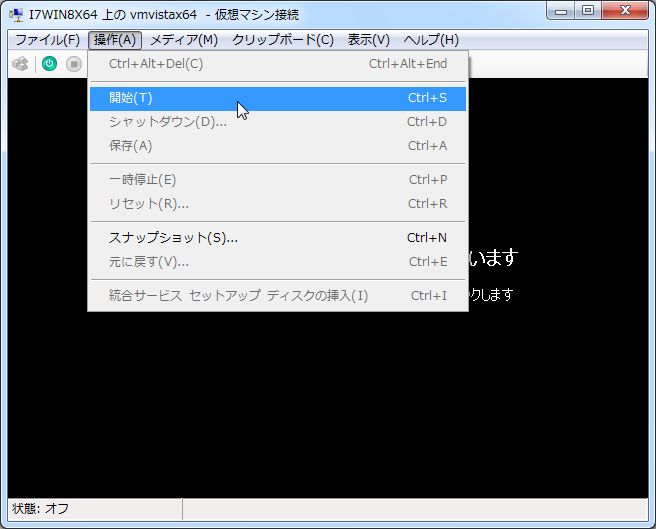

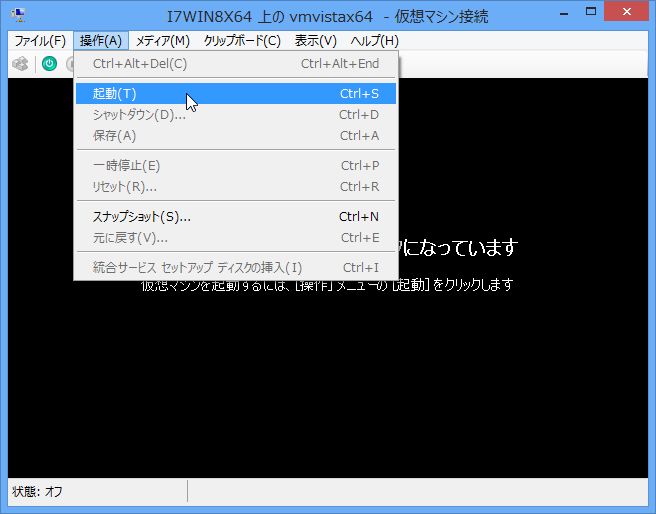

   仮想マシン接続画面の[操作]-[起動]でゲストOS(64ビット版Windows Vista)が起動します。


6. 32ビット版Windows 8での仮想マシン接続の様子


7. 仮想マシン接続OSからゲストOSへのテキストコピー
   仮想マシン接続OS(ここでは32ビット版Windows 8)からゲストOS(ここでは64ビット版Windows Vista)にテキストをコピーすることができます。
   具体的には仮想マシン接続OS側でクリップボードにコピーしたテキストは仮想マシン接続画面の
   [クリップボード]-[クリップボードからテキストを入力]でゲストOS側に貼り付けることができます。
   ※Ctrl+V操作では仮想マシンサーバ側でクリップボードにコピーしたテキストがゲストOSに貼り付けられるようです。
   尚、RDPのような双方向のクリップボード共有はWindows 8のHyper-VではサポートされていませんのでゲストOSから仮想マシン接続OS側へのコピー＆ペーストはできません。


8. 仮想マシンのサウンド再生
   Hyper-Vの仮想マシン内ではサウンド再生はできません。
   しかしその仮想マシンにRDP接続すればローカル側(RDP接続元)のサウンドカードでサウンド再生ができます。
   ・RDP接続によるWindows Media Playerのサウンド再生例


9. Windowsストアアプリのリモートデスクトップからの仮想マシン接続
   仮想マシンサーバ上で動作している仮想マシン(ここでは64ビット版Windows Vista)にWindowsストアアプリのリモートデスクトップから接続してみました。
   ビルトインアカウントであるAdministratorではWindowsストアアプリを利用できませんのでMicrosoftアカウントでサインインして以下の操作を行います。
   (1)Windowsストアから「リモートデスクトップ」アプリをインストールします。

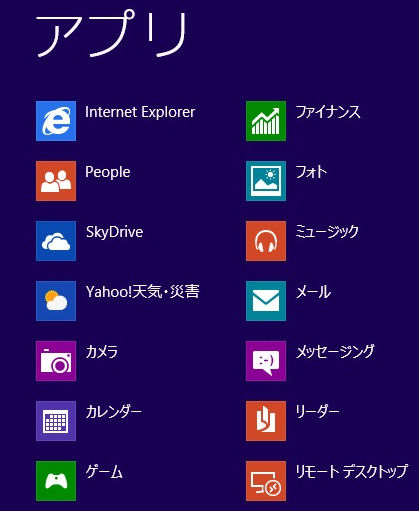

   (2)スタート画面(またはアプリ一覧画面)に表示される「リモートデスクトップ」を起動します。
   (3)接続先マシンとして仮想マシンを指定して[接続]をクリックします。

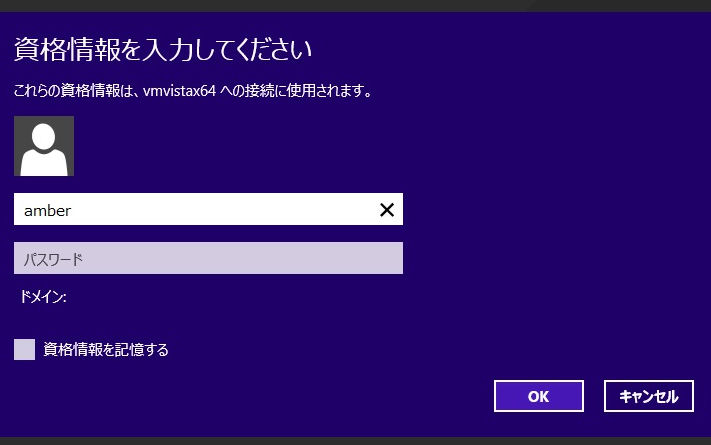

   (4)接続のための資格情報を入力します。
   (5)仮想マシンのデスクトップがフルスクリーンで表示されます。

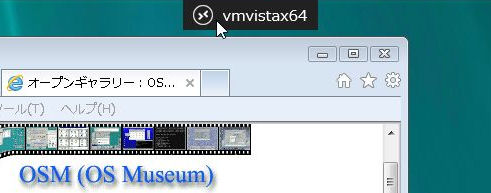

   (6)画面上部の中央に表示される接続バーをクリックしてメニューを表示することができます。
   (7)RDPセッションはAlt+F4キーで終了させることができます。



1. Hyper-Vマネージャの導入
   Windows Server 2008/2008 R2/2003をリモート管理するツールとして各クライアントOS別に「リモートサーバ管理ツール」(無償)というものが存在します。
   その「リモートサーバ管理ツール」の中には「Hyper-Vマネージャ」も含まれています。
   Windows 7用の「リモートサーバ管理ツール」を32ビット版Windows 7にインストールしてHyper-Vマネージャを導入する手順は以下の通りです。
   ※今回使用したWindows 7はMacBook Pro上で動作しているものです。
   (1)Windows 7用の「リモートサーバ管理ツール」(Windows6.1-KB958830-x86-RefreshPkg.msu)をダウンロードします。
   (2)Windows6.1-KB958830-x86-RefreshPkg.msuを起動します。
   その際にWindows用更新プログラム(KB958830)もインストールします。
   (3)[コントロールパネル]-[プログラムと機能]-[Windowsの機能の有効化または無効化]を開きます。
   (4)[Windowsの機能] ダイアログで[リモートサーバー管理ツール]を展開します。
   (5)[リモートサーバー管理ツール]の中の[Hyper-Vツール]にチェックを入れます。
   このHyper-VツールにはHyper-Vマネージャが含まれます。
   (6)＜OK＞ボタンを押すと必要なファイルがインストールされます。
   リモートサーバー管理ツールのヘルプファイルもインストールされます。


2. 32ビット版Windows 7でのセキュリティ制限の緩和
   32ビット版Windows 7のデフォルトのセキュリティ設定状態でHyper-V仮想マシンサーバに接続しようとすると、
   「アクセスが拒否されました。'仮想マシンサーバ名'と'接続元マシン名'との間の通信を確立できません。」というエラーになります。
   これを回避するために以下のようにセキュリティ制限の緩和設定を行います。
   (1)32ビット版Windows 7側の[コントロールパネル]-[管理ツール]で[コンポーネントサービス]を起動します。
   (2)「コンポーネントサービス」画面の[コンソールルート]-[コンピュータ]-[マイコンピュータ]の右クリックメニューから[プロパティ]を開きます。
   (3)「マイコンピュータのプロパティ」画面の「COMセキュリティ」タブを開きます。
   (4)「COMセキュリティ」タブの「アクセス許可」セクションの＜制限の編集＞ボタンを押下します。
   (5)「セキュリティの制限」のグループ名またはユーザ名一覧から
   [ANONYMOUS LOGON]を選択してアクセス許可の[リモートアクセス]の[許可]にチェックを入れます(OS再起動は不要です)。


3. 「Windows Remote Service」サービスの起動
   「net start winrm」コマンドを実行して「Windows Remote Service」サービスを起動します。
   または[コントロールパネル]-[管理ツール]-[サービス]の中の「Windows Remote Service(WS-Management)」サービスを起動します(更にスタートアップの種別を[手動]から[自動]にするのがベター)。


4. Hyper-Vマネージャの起動と仮想マシンサーバへの接続
   [コントロールパネル]-[管理ツール]の中にあるHyper-Vマネージャを起動します。
   32ビット版Windows 7でのHyper-Vマネージャの[操作]-[サーバに接続]での「コンピュータの選択」ダイアログで仮想マシンサーバを指定します。
   そのHyper-Vマネージャに「I7WIN8X64」という仮想マシンサーバとvmvistax64という仮想マシンの名前が表示されます。


5. 仮想マシンへの接続
   Hyper-Vマネージャに表示されたvmvistax64という仮想マシンの名前を右クリックして[接続]を実行します。
   これによって仮想マシン(vmvistax64)に対する仮想マシン接続画面(モニタ画面)が表示されます。


6. 仮想マシンの起動
   仮想マシン接続画面の[操作]-[開始]で資格情報入力画面が表示されます。
   ※Windows 7用の仮想マシン接続画面の[操作]-[開始]はWindows 8用での[操作]-[起動]に相当します。
   資格情報入力画面にAdministratorアカウントのパスワードを入力するとゲストOS(64ビット版Windows Vista)が起動します。


7. 32ビット版Windows 7での仮想マシン接続の様子(Windowsへのログオン画面)


1. RDP(リモートデスクトップ)アプリのインストール
   MochaSoftの「RDP」というアプリをiPhoneにインストールします。




2. Hyper-V仮想マシンサーバの属するLANへのVPN接続
   iPhoneからHyper-V仮想マシンサーバの属するLANへのVPN接続を行います。




3. RDPアプリでの仮想マシン接続設定
   RDPアプリで64ビット版Windows Vista(vmvistax64)用仮想マシンへの接続設定を行います。


4. 64ビット版Windows Vista(vmvistax64)用仮想マシンへのRDP接続名を選択して接続します。




5. RDP接続した64ビット版Windows Vista(vmvistax64)のデスクトップ画面が表示されます。



   拡大表示はこちらです。


6. 補足
   (1)iPhoneからのVPN接続環境ではその接続先のLANに接続されているLinux等にも自由に接続できるので大変重宝します。

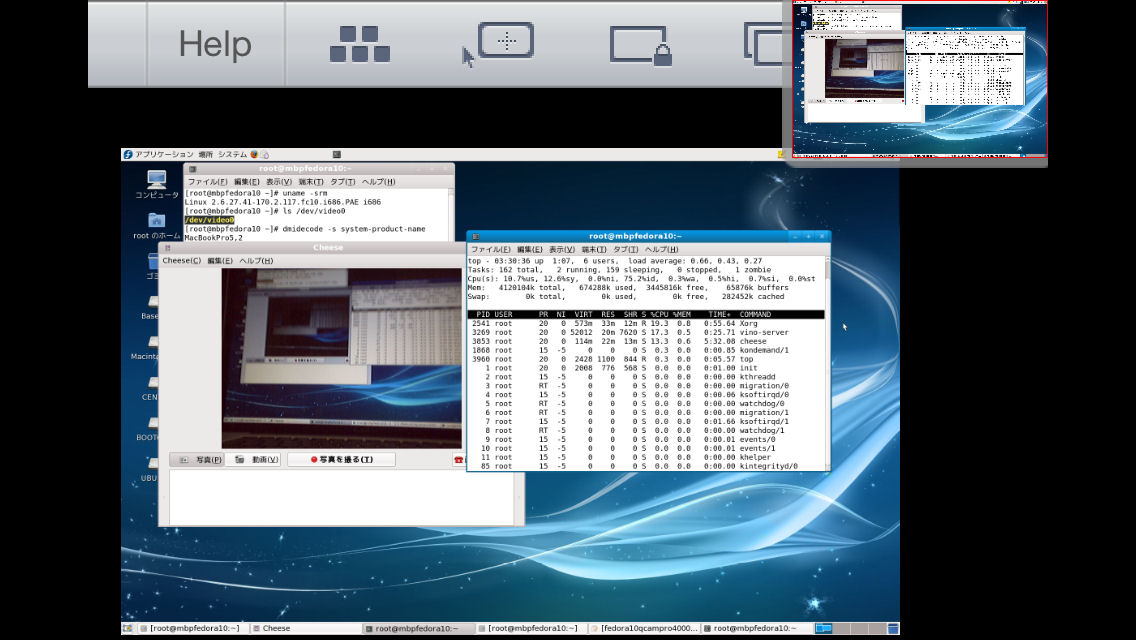

   ・MacBook Pro上で稼働しているFedoraへのiPhoneからのVNC接続例 (拡大画像はこちらです)
