cat /etc/network/interfaces ※以下の3行だけの内容になっています
|
(1)ブリッジ作成の前にnet-toolsをインストールしておきます。
これは後でbr0に対してifconfig/routeコマンドを実行するためです。
|
sudo apt-get install -y net-tools |
(2)次に以下のコマンドで/etc/network/interfacesを更新します。
|

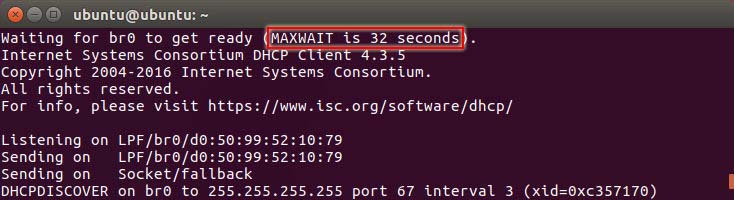

sudo sh -c "echo 'auto enp5s0'>>/etc/network/interfaces" sudo sh -c "echo 'iface enp5s0 inet manual'>>/etc/network/interfaces" sudo sh -c "echo 'iface br0 inet dhcp'>>/etc/network/interfaces" sudo sh -c "echo 'bridge_ports enp5s0'>>/etc/network/interfaces" /etc/network/interfacesへの上記以外の設定追加は省略可能です(bridge_maxwaitオプションを指定しない場合、ブリッジが利用可能になるまでの最大待ち時間は32秒となります) cat /etc/network/interfaces # interfaces(5) file used by ifup(8) and ifdown(8) auto lo iface lo inet loopback auto enp5s0 iface enp5s0 inet manual auto br0 iface br0 inet dhcp bridge_ports enp5s0 |
(3)通常ならここでOSを再起動するのですがLive環境ですので再起動の代りに以下のコマンドを実行します。
|
sudo ifup br0 |
(4)br0への静的IPアドレスの割り当て
Live環境を起動する度にDHCPによるIPアドレスが変わると他のマシンからの接続が不便となりますのでここでbr0への静的IPアドレスを以下のコマンドで割り当てます。
ここでの静的IPアドレスは「192.168.0.170」とします。
|
sudo ifconfig br0 192.168.0.170 netmask 255.255.255.0 sudo route add default gw 192.168.0.1 br0 |
enp5s0のIPアドレスは動的IPアドレスのままとなります。
他のマシンからの接続はbr0用の「192.168.0.170」でOKですが、enp5s0の動的IPアドレス(例：192.168.0.13等)でもOKです。
尚、静的IPアドレスが他のホストのIPアドレスと重複してネットワーク接続が途中からできなくなるような場合は以下のコマンドでbr0をDHCP割り当てに戻せます。
|
sudo service networking restart sudo ifup br0 |
(5)qemu実行の母艦ホストのホスト名変更
デフォルトのままではqemu実行の母艦ホスト(Ubuntu 17.04 Live)もqemuゲスト(Ubuntu 17.04 Live)のホストも共に同じホスト名(ubuntu)となります。
そこで静的IPアドレスを割り当てた母艦ホストのホスト名を以下のコマンドで「u1704live」に変更します。
|
sudo sh -c "echo 'u1704live'>/etc/hostname" cat /etc/hostname sudo hostname u1704live sudo sh -c "echo '192.168.0.170 u1704live'>>/etc/hosts" cat /etc/hosts |
(6)QEMU実行で使用するTAP利用スクリプトファイル(/etc/myqemubr-ifup)の作成
QEMU実行で使用するTAP利用スクリプトファイル(/etc/myqemubr-ifup)を以下の内容で作成して実行権限を付与します。
|
#!/bin/sh /sbin/ifconfig $1 0.0.0.0 promisc up /usr/sbin/brctl addif br0 $1 |
尚、/etc/myqemubr-ifupは「sudo vi /etc/myqemubr-ifup」以外の方法でも作成できます(下例参照)。
- 方法1
echo '#!/bin/sh'>./myqemubr-ifup
echo '/sbin/ifconfig $1 0.0.0.0 promisc up'>>./myqemubr-ifup
echo '/sbin/brctl addif br0 $1'>>./myqemubr-ifup
cat myqemubr-ifup
sudo cp ./myqemubr-ifup /etc/myqemubr-ifup
sudo chmod 755 /etc/myqemubr-ifup
- 方法2
sudo sh -c "echo '#'\!'/bin/sh'>/etc/myqemubr-ifup"
sudo sh -c "echo '/sbin/ifconfig $1 0.0.0.0 promisc up'>>/etc/myqemubr-ifup"
sudo sh -c "echo '/sbin/brctl addif br0 $1'>>/etc/myqemubr-ifup"
cat /etc/myqemubr-ifup
sudo chmod 755 /etc/myqemubr-ifup
４．QEMUのTAPモード利用によるQEMUブリッジ接続
QEMU仮想マシンの起動パラメタで以下の指定を行います。
|

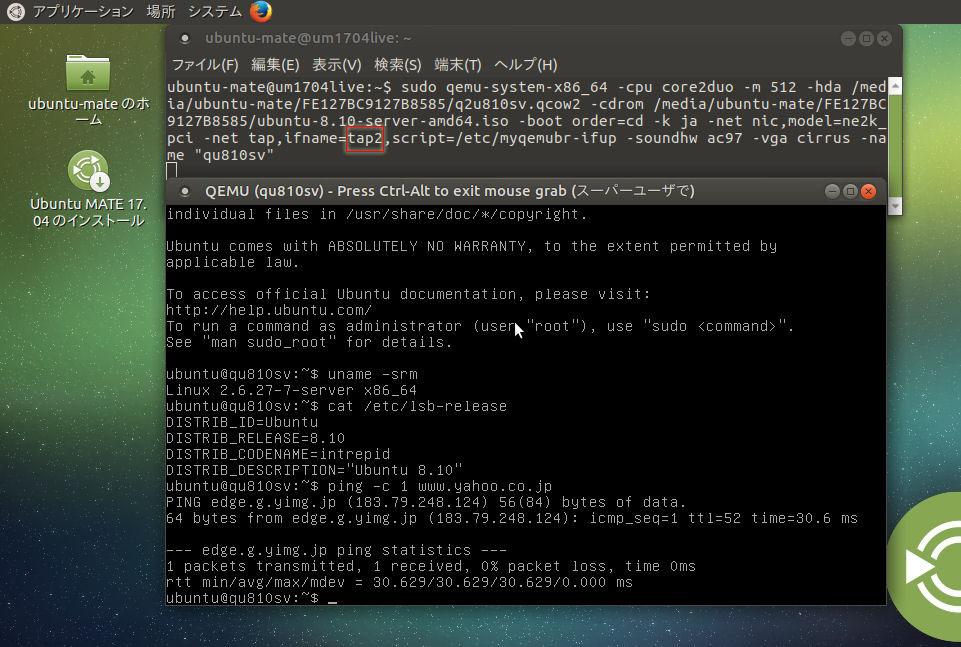

sudo qemu-system-x86_64 -net nic,model=ne2k_pci -net tap,ifname=tap0,script=/etc/myqemubr-ifup 他のパラメタ ※model値は任意です。 ※TAPのインターフェース名はゲストOSの種類に関係なくtap0以外にtap1やtap2等も指定できます(tap2の指定例)。 |
QEMU仮想マシンの実行例
Ubuntu 17.04 Live版(64ビット版)という母艦の上でQEMU仮想マシンとして母艦と同じUbuntu 17.04 Live版(64ビット版)を実行してみます。
- 仮想ディスクの作成
Live版ですので仮想ディスクは実際には使用しませんが一応用意しておきます。
qemu-img create -f qcow2 qu1704.qcow2 4G
※ここで作成されるqu1704.qcow2は196,672バイトとなります。
- QEMU仮想マシンの起動
以下のコマンドでQEMU仮想マシン(Ubuntu 17.04 Live版)を起動します。
[補足]sudo qemu-system-x86_64 -cpu core2duo -m 2048 -hda qu1704.qcow2 -cdrom /dev/sr0 -boot order=d -k ja -net nic,model=ne2k_pci -net tap,ifname=tap0,script=/etc/myqemubr-ifup
(1)sudoを付けない場合、「could not configure /dev/net/tun (tap0): Operation not permitted」エラーとなります。
(2)上記コマンド実行直後に「Could not initialize SDL(No available video device) - exiting」エラーとなる場合があります。
多くの場合はrootユーザで「qemu-system-x86_64 ...」コマンドを実行すると「Could not initialize SDL(No available video device) - exiting」エラーを回避できます。
rootユーザでログインする前にubuntuユーザで以下のコマンドを実行しておくと後々都合がよくなるかと思いますが「sudo passwd root」以外は必須ではありません。

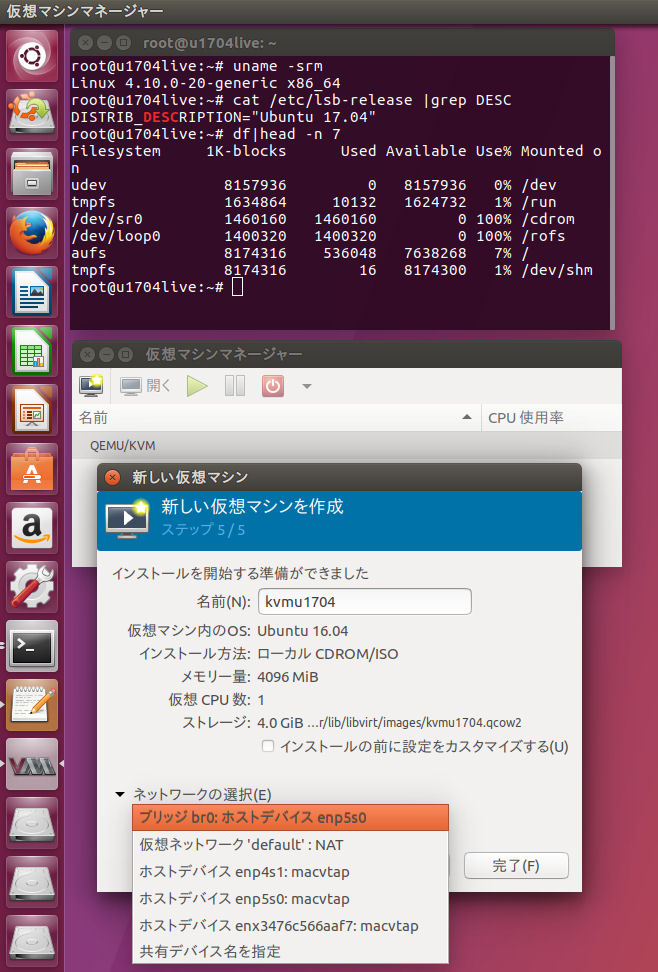

上記コマンドを実行しなくてもrootユーザで「Could not initialize SDL(No available video device) - exiting」エラーが発生しなくなった場合はubuntuユーザでログインしても本エラーは発生しなくなるはずです。sudo apt-get install -y kvm
sudo apt-get install -y libvirt-bin
sudo userdel -r libvirt-qemu
sudo apt-get install -y virt-manager
passwd
sudo passwd root ※rootユーザでGUIログインする場合は必須

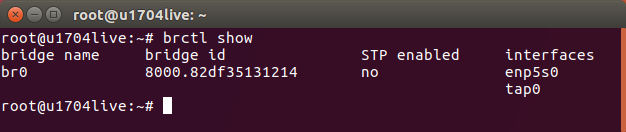

(3)QEMU仮想マシンを起動してブリッジの情報を見るとtap0が追加表示されます(brctl show)。
(4)「-m 2048」部分を「-m 8192 -smp 1,sockets=2,maxcpus=2」 に変更すると体感速度(レスポンス)が2倍程度向上したように感じました。

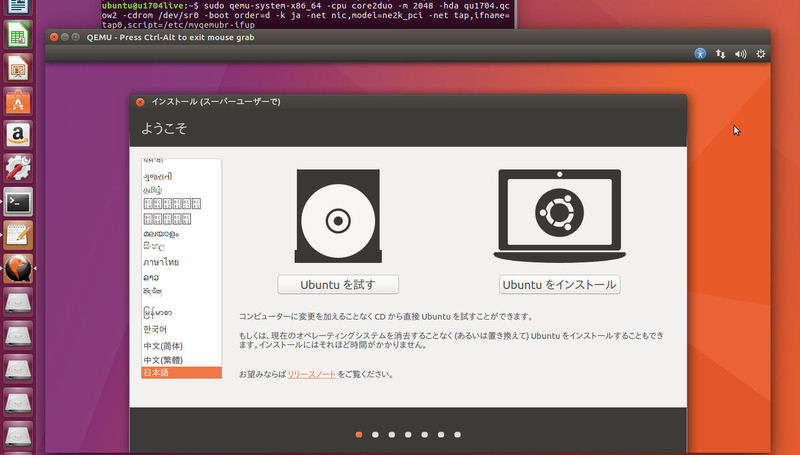

- ようこそ画面
「ようこそ」画面では＜Ubuntuを試す＞をクリックしてLive実行します。

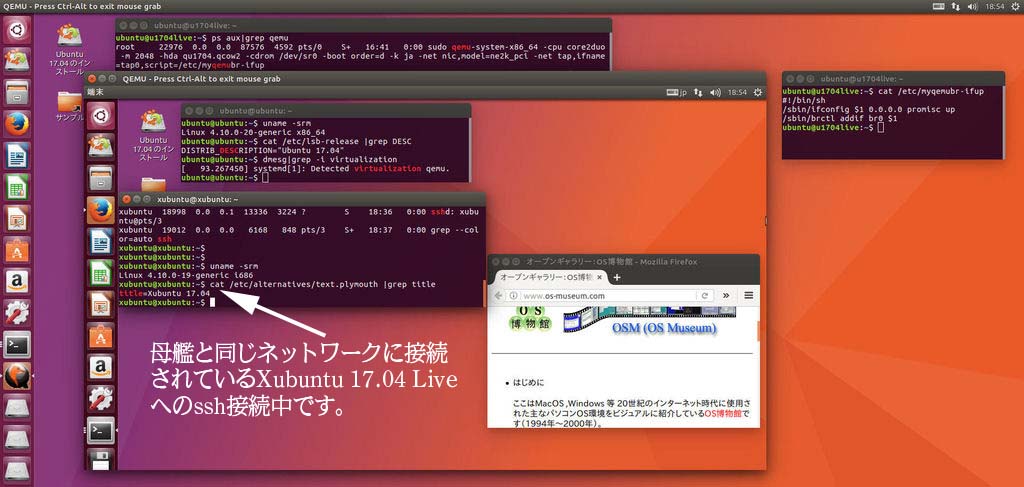

- デスクトップ例

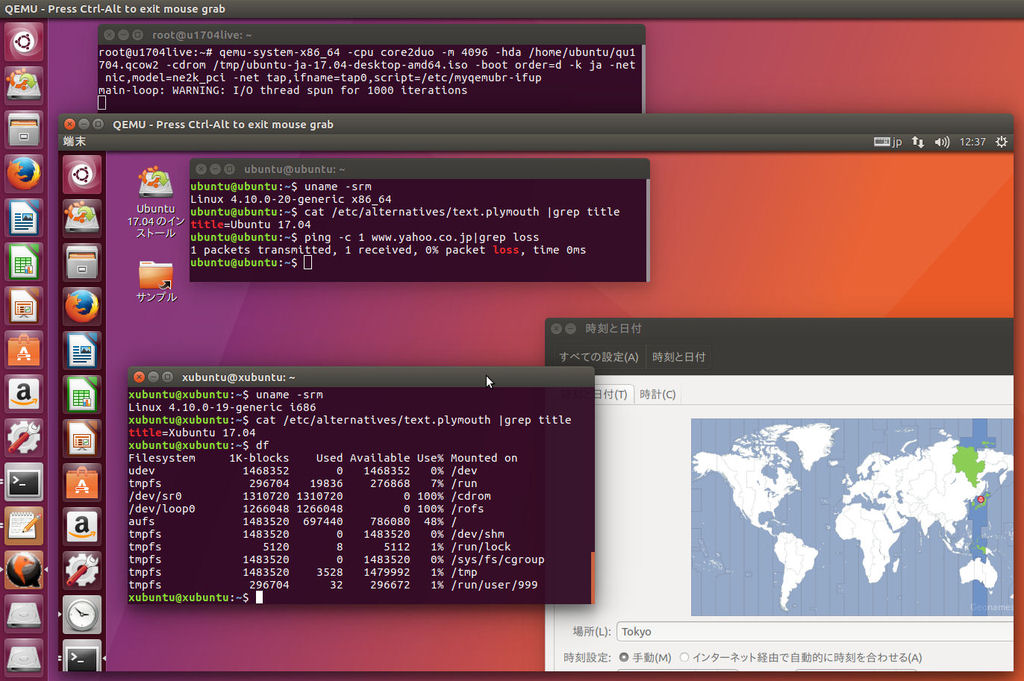

- rootユーザでの仮想マシン起動/操作例はこちら
「-cdrom /dev/sr0」の代わりに「-cdrom /tmp/ubuntu-ja-17.04-desktop-amd64.iso」を指定してみましたが処理速度は特に改善されませんでした。
５．ブリッジbr0のDHCP戻り対策
これは環境依存の事象ですが、br0に静的IPアドレスを割り当てても一定期間をすぎるとDHCPによる動的IPアドレス取得に戻ってしまいます。
元の静的IPアドレスに戻すには実機側にて以下のコマンドを再実行します。
|
sudo ifconfig br0 192.168.0.170 netmask 255.255.255.0 sudo route add default gw 192.168.0.1 br0 |
(2)QEMU仮想マシン実行中やQEMU仮想マシンにRDP接続中に上記コマンドを実行してもQEMU仮想マシンの実行やQEMU仮想マシンへのRDP接続セッションには何の影響もありません(そのまま継続利用可能)。
(3)ssh接続用端末(例：PuTTY)による上記コマンドの実行手順
- 実機での「ifconfig br0」によるbr0の動的IPアドレス確認
- br0の動的IPアドレスを使用したssh再接続
- ubuntuユーザでのssh接続ログイン
- 下記コマンドの実行
これで母艦側のIPアドレスが変わってしまって、動的IPアドレスでのネットワーク接続ができなくなるため当然ながら「sudo ifconfig br0...」コマンドの応答は返ってきません。sudo ifconfig br0 192.168.0.170 netmask 255.255.255.0
- 「192.168.0.170」指定でのssh再接続をします。
- ubuntuユーザでのssh接続ログイン
下記のコマンドを実行してインターネット接続も可能とします。
sudo route add default gw 192.168.0.1 br0
６．補足：QEMU仮想マシン(Ubuntu 17.04 Live)でのサウンド再生等
ブリッジ利用とは直接関係ありませんがQEMU仮想マシン(Ubuntu 17.04 Live)の動きについて若干補足します。
- QEMU仮想マシン起動時のサウンド再生オプション
(1)QEMU仮想マシン起動時のコマンドに「-soundhw ac97」オプションを追加します。
(2)最初にubuntuユーザで「-soundhw ac97」オプション指定でQEMU仮想マシンを起動すると下記のpulseaudioエラーが表示されます。
(3)次にrootユーザで「-soundhw ac97」オプション指定でQEMU仮想マシンを起動するとubuntuユーザの場合と同じpulseaudioエラーが表示されます。pulseaudio: pa_context_connect() failed
pulseaudio: Reason: Connection refused
pulseaudio: Failed to initialize PA contextaudio: Could not init `pa' audio driver
(4)再度ubuntuユーザで「-soundhw ac97」オプション指定でQEMU仮想マシンを起動するとpulseaudioエラーは発生しなくなります(Live環境固有の事象?)。
- QEMU仮想マシンでのサウンドテスト

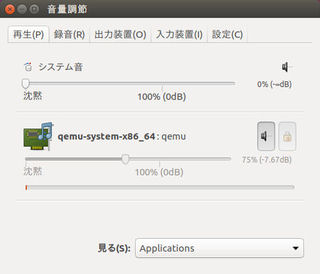

(1)母艦側で「音量調節」パネルを表示して「-soundhw ac97」オプション指定でQEMU仮想マシンを起動すると母艦側「音量調節」パネルの「再生」タブには「qemu-system-x86_64: qemu」が表示されるようになります。

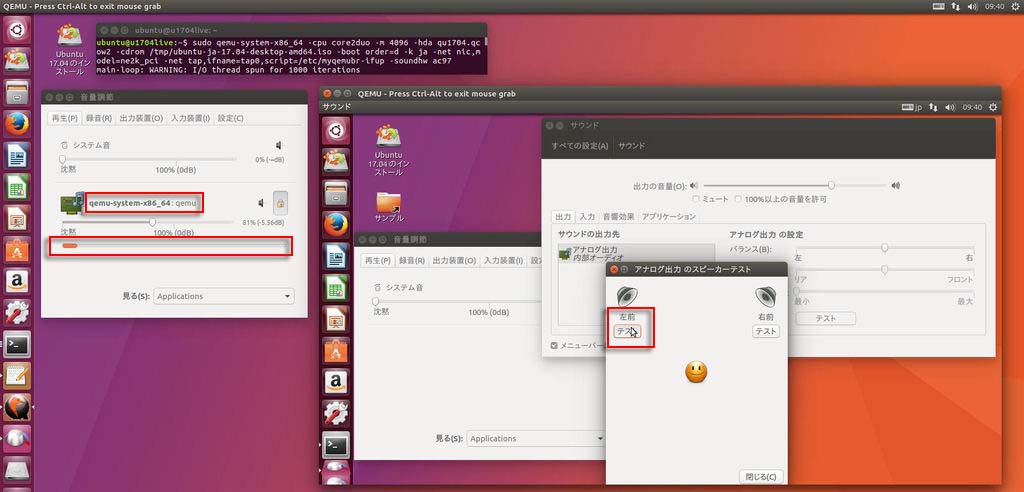

(2)QEMU仮想マシンで[サウンドの設定]で「サウンド」パネルを表示して＜テスト＞ボタンをクリックしてサウンドテスト画面でテストすると「Front Left」「Front Right」という声がはっきりと聞こえます。
この時、母艦側「qemu-system-x86_64: qemu」の音量メータが動きます。
- QEMU仮想マシンでのmp3再生テスト

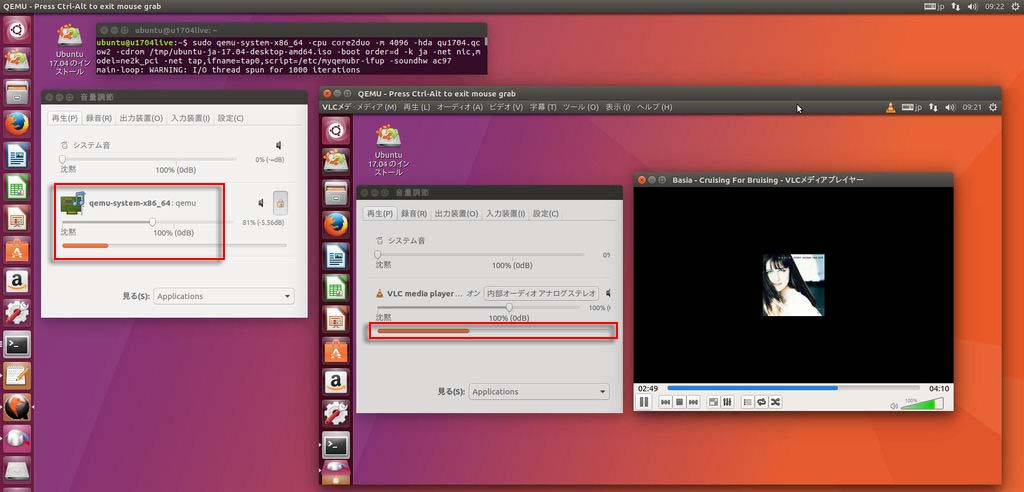

QEMU仮想マシンではParoleでmp3再生をすると「GStreamer バックエンドエラー」となるためvlcをインストールしてvlcによるmp3再生テストを実施してみました。
この時、母艦側「qemu-system-x86_64: qemu」の音量メータとQEMU仮想マシン側の音量メータが動きますが残念ながら雑音しか聞こえません。
- QEMU仮想マシンでのキーボード入力
日本語キーボードレイアウトになっていますが"|"(パイプ記号)だけが入力できません。
※他の記号や矢印キーは問題なく使用できます。

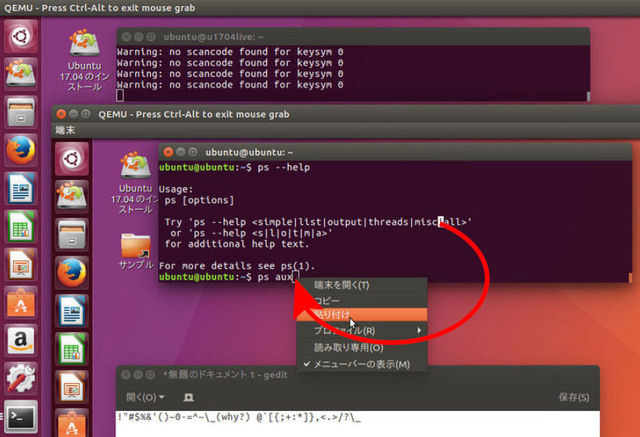

暫定対策としては「ps --help」で表示される内容の中に"|"(パイプ記号)が多く表示されますのでそれをコピー＆ペーストして"|"入力しました。
- QEMU仮想マシンでの日本語入力不可
QEMU仮想マシン側で「半/全」キーを押すとQEMU仮想マシンを起動した端末側に「Warning: no scancode found for keysym 0」警告が出ます。
[半/全]キーを認識しないようです。
６．付録：Ubuntu 17.04 Live用ブリッジ環境構築シェル
Ubuntu 17.04 Live用ブリッジ環境構築シェルをUSBメモリ等に格納しておくとリブートした時にも簡単に環境を再現できて便利です。
下記はそのシェル(仮称シェル名：u1704livebr0.sh)の内容例です。
|
#!/bin/bash cd sudo apt-get update sudo apt-get install -y qemu bridge-utils sudo apt-get install -y net-tools sudo cp /etc/network/interfaces /etc/network/interfaces.back sudo sh -c "echo 'auto enp5s0'>>/etc/network/interfaces" sudo sh -c "echo 'iface enp5s0 inet manual'>>/etc/network/interfaces" sudo sh -c "echo 'iface br0 inet dhcp'>>/etc/network/interfaces" sudo sh -c "echo 'bridge_ports enp5s0'>>/etc/network/interfaces" cat /etc/network/interfaces sudo ifup br0 sudo ifconfig br0 192.168.0.170 netmask 255.255.255.0 sudo route add default gw 192.168.0.1 br0 sudo sh -c "echo 'u1704live'>/etc/hostname" cat /etc/hostname sudo hostname u1704live sudo sh -c "echo '192.168.0.170 u1704live'>>/etc/hosts" cat /etc/hosts echo '#!/bin/sh'>./myqemubr-ifup echo '/sbin/ifconfig $1 0.0.0.0 promisc up'>>./myqemubr-ifup echo '/sbin/brctl addif br0 $1'>>./myqemubr-ifup cat myqemubr-ifup sudo cp ./myqemubr-ifup /etc/myqemubr-ifup sudo chmod 755 /etc/myqemubr-ifup |
|
cd cp /media/ubuntu/.../u1704livebr0.sh ./ chmod 755 u1704livebr0.sh ./u1704livebr0.sh |
