Xen 3.0(Fedora Core 6上でのNetBSD 3.1実行編)

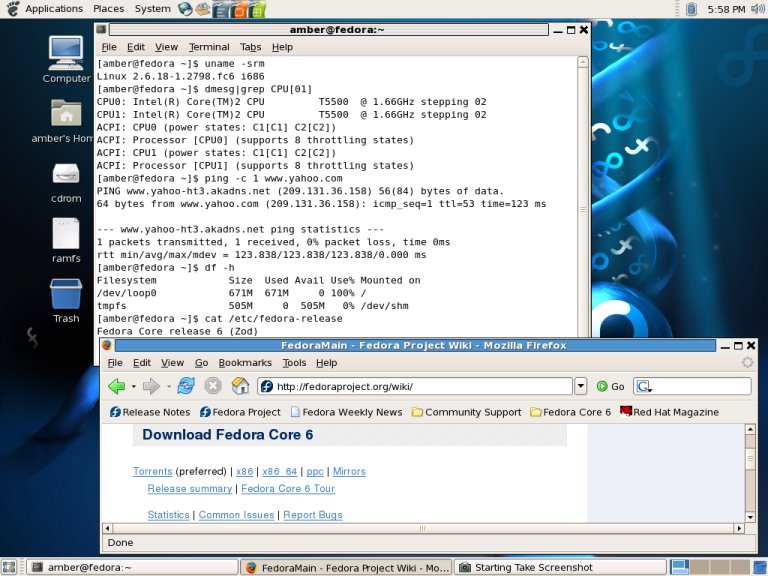

2006年11月24日にFedora Core 6(以下FC6)がリリースされました(ノートPCにも対応したFC6-GNOME-LiveCDもあります)。
その少し前の2006年11月2日にはNetBSD 3.1(NetBSD/i386 3.1)がリリースされています。

どちらもXen 3.0対応で、FC6のDomainU上でNetBSD 3.1をインストールして実行することも可能になっています。

ここではFC6のDomainU上でNetBSD 3.1をインストールする手順を中心に紹介します。


１．FC6でのNetBSD対応版Xen環境の構築

FC6にはFC6標準のXen 3.0環境が存在しているものと仮定します。
※Xen 3.0環境が無ければGNOMEの[アプリケーション]−[ソフトウェアの追加/削除]で「仮想化」をインストールしておきます。

FC6はPAE(Physical Address Extension)対応のカーネルを提供していますが、NetBSD 3.1のDomainUカーネルはPAE未対応です。
このためFC6のXen上でNetBSD 3.1を実行させるためにはFC6側でPAE未対応のXenカーネルを準備する必要があります。
ここではPAE未対応のXenカーネルを作成する手順の概略だけを示します。

• カーネルソースの取得
  FC6のカーネルソース(例：kernel-2.6.20-1.2933.fc6.src.rpm)は以下のサイトから取得できます。
  http://download.fedora.redhat.com/pub/fedora/linux/core/updates/6/SRPMS/


• カーネルソースのインストールとPAEの無効化
  # rpm -i kernel-2.6.20-1.2933.fc6.src.rpm

  SPECファイル(/usr/src/redhat/SPECS/kernel-2.6.spec)を開いてPAEオプションを無効にします。
  PAEオプションを無効にした/usr/src/redhat/SPECS/kernel-2.6.specに対してrpmbuildを実行します。
  /usr/src/redhat/BUILD/kernel-2.6.20/linux-2.6.20.i386でのmake menuconfigではHigh Memory Supportを64GBからoffに変更します。
  この後のkernel-2.6.specのrpmビルドによって/usr/src/redhat/RPMS/i686に以下のrpmファイル群が生成されます。
  (1)kernel-2.6.20-1.2933.i686.rpm
  (2)kernel-debuginfo-2.6.20-1.2933.i686.rpm
  (3)kernel-devel-2.6.20-1.2933.i686.rpm
  (4)kernel-debug-2.6.20-1.2933.i686.rpm
  (5)kernel-debug-debuginfo-2.6.20-1.2933.i686.rpm
  (6)kernel-xen-2.6.20-1.2933.i686.rpm
  (7)kernel-xen-debuginfo-2.6.20-1.2933.i686.rpm
  (8)kernel-xen-devel-2.6.20-1.2933.i686.rpm
  (9)kernel-kdump-2.6.20-1.2933.i686.rpm
  (10)kernel-kdump-debuginfo-2.6.20-1.2933.i686.rpm
  (11)kernel-kdump-devel-2.6.20-1.2933.i686.rpm


• PAEなしカーネルのインストール
  rpmコマンドでkernel-xen-2.6.20-1.2933.i686.rpmをインストールします。
  /boot/grub/grub.confも自動変更されます。
  ※「Fedora Core (2.6.20-1.2933xen)」エントリが追加されますので、kernel行にメモリ指定(例：dom0_mem=512m)を追加しておきます。



• NetBSD 3.1用DomainUカーネルの導入
  NetBSD 3.1をインストールするにはインストール用の特別なDomainUカーネルが必要となります。
  またNetBSD 3.1を実行するには実行用のDomainUカーネルが必要となります。
  これらのカーネル(2006年10月31日版)をftp://ftp.netbsd.org/pub/NetBSD/NetBSD-3.1/i386/binary/kernel/からダウンロードします。
  ※NetBSD 3.1のインストールCDにも含まれています。

  # cd /boot
  # zcat netbsd-INSTALL_XEN3_DOMU.gz > netbsd-INSTALL_XEN3_DOMU
  # zcat netbsd-XEN3_DOMU.gz > netbsd-XEN3_DOMU


• 仮想ディスクイメージファイルの作成
  8GBの仮想ディスクイメージファイルを以下のコマンドで作成します。
  # dd if=/dev/zero of=/root/netbsd31.img bs=1k seek=8192k count=1


• ドメイン構成ファイルの作成
  /etc/xenにはドメイン構成ファイルのサンプルファイル(xmexample1等)があります。
  そのxmexample1をxmnetbsd31uにコピーします。
  更にxmnetbsd31uの一部を以下のように変更します。
  ※NetBSD 3.1はftpからインストールするためインストールCDの定義は不要です。



  (1)kernel = "/boot/vmlinuz-2.6.10-xenU"を"/boot/netbsd-INSTALL_XEN3_DOMU"に変更。 (2)memory = 64を256に変更。 (3)name = "ExampleDomain"を"netbsd31u"に変更。 (4)vif = [ '' ]を[ 'mac=00:16:3e:00:00:11, bridge=xenbr0' ]に変更。 (5)disk = [ 'phy:hda1,hda1,w' ]を[ 'file:/root/netbsd31.img,0x3,w' ]に変更。 (6)root = "/dev/hda1 ro"を"/dev/wd0d"に変更。




• [NetBSD-3.1 Install System]メニュー
  Install NetBSD to hard diskを選択せずに、まず「Utility menu」を選択して「Configure network」を行います。


   I have found the following network interfaces: xennet0

   Which device shall I use? [xennet0]:


  デフォルト(xennet0)のまま次に進みます。
  (1)Network media type：Enterだけで構いません。
  (2)Perform DHCP autoconfiguration?：Yes
  (3)Your DNS domain：利用環境に合わせて指定します。
  (4)Your host name：netbsd31
  pingの自動テストが行われて、[NetBSD-3.1 Utilities]メニューに戻りますのでExitします。


• [NetBSD-3.1 Install System]メニュー
  Install NetBSD to hard diskを選択します。


• 「Select your distribution」〜「Bootblocks selection」
  この部分は通常のNetBSD 3.1のインストールと同じですが仮想ディスクのデバイスはxbd0となります。


• [Select medium]メニュー〜実インストール
  FTPを選択します。

  (1)What directory shall I use for ftp? [/usr/INSTALL]：このままでOKです。

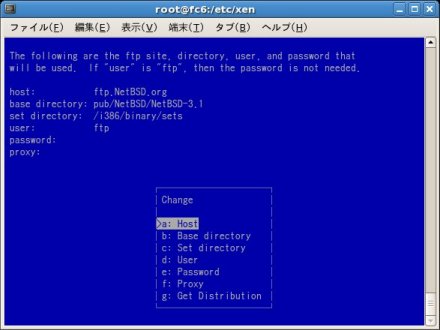

  (2)The following are the ftp site：ftpサイトの情報が表示されますが変更不要です。



  (3)Get Distributionを選択します。

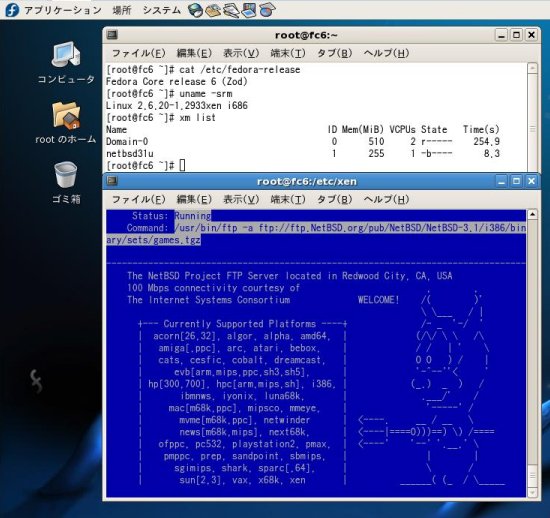

  (4)インストーラがftpを開始してtgzファイル群をダウンロードします。



  (5)ダウンロード完了後tgzファイルがインストールされます。
  (6)Do you want to delete the NetBSD sets from /usr/INSTALL?：Yes
  (7)The extraction of the selected sets for NetBSD-3.1 is complete.
  (8)timezoneやrootパスワードの設定。
  (9)The installation of NetBSD-3.1 is now complete.


• 実インストール完了後の固有操作(デバイスファイルの作成)
  実インストールが完了すると[NetBSD-3.1 Install System]メニューに戻ってきます。
  ここでは「Reboot the computer」を選択せずに「Utility menu」を選択します。
  [NetBSD-3.1 Utilities]メニューでは「Run /bin/sh」を選択します。
  プロンプトが表示されてから以下のコマンドを実行します。

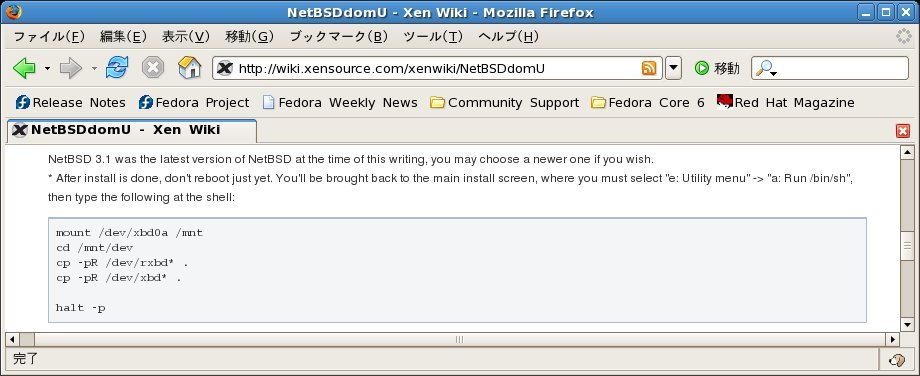

  ※これらはxensource関連サイト(http://wiki.xensource.com/xenwiki/NetBSDdomU)でmini-HOWTOとして説明されています。

  # mount /dev/xbd0a /mnt
  # cd /mnt/dev
  # cp -pR /dev/rxbd* .
  # cp -pR /dev/xbd* .


  # ls /mnt/dev/*xbd*
  /mnt/dev/rxbd0a /mnt/dev/rxbd0n /mnt/dev/rxbd1k /mnt/dev/xbd0h  /mnt/dev/xbd1e
  /mnt/dev/rxbd0b /mnt/dev/rxbd0o /mnt/dev/rxbd1l /mnt/dev/xbd0i  /mnt/dev/xbd1f
  /mnt/dev/rxbd0c /mnt/dev/rxbd0p /mnt/dev/rxbd1m /mnt/dev/xbd0j  /mnt/dev/xbd1g
  /mnt/dev/rxbd0d /mnt/dev/rxbd1a /mnt/dev/rxbd1n /mnt/dev/xbd0k  /mnt/dev/xbd1h
  /mnt/dev/rxbd0e /mnt/dev/rxbd1b /mnt/dev/rxbd1o /mnt/dev/xbd0l  /mnt/dev/xbd1i
  /mnt/dev/rxbd0f /mnt/dev/rxbd1c /mnt/dev/rxbd1p /mnt/dev/xbd0m  /mnt/dev/xbd1j
  /mnt/dev/rxbd0g /mnt/dev/rxbd1d /mnt/dev/xbd0a  /mnt/dev/xbd0n  /mnt/dev/xbd1k
  /mnt/dev/rxbd0h /mnt/dev/rxbd1e /mnt/dev/xbd0b  /mnt/dev/xbd0o  /mnt/dev/xbd1l
  /mnt/dev/rxbd0i /mnt/dev/rxbd1f /mnt/dev/xbd0c  /mnt/dev/xbd0p  /mnt/dev/xbd1m
  /mnt/dev/rxbd0j /mnt/dev/rxbd1g /mnt/dev/xbd0d  /mnt/dev/xbd1a  /mnt/dev/xbd1n
  /mnt/dev/rxbd0k /mnt/dev/rxbd1h /mnt/dev/xbd0e  /mnt/dev/xbd1b  /mnt/dev/xbd1o
  /mnt/dev/rxbd0l /mnt/dev/rxbd1i /mnt/dev/xbd0f  /mnt/dev/xbd1c  /mnt/dev/xbd1p
  /mnt/dev/rxbd0m /mnt/dev/rxbd1j /mnt/dev/xbd0g  /mnt/dev/xbd1d


  # halt -p
  ※このhaltでDomainUが終了します。



• ドメイン構成ファイルの変更
  kernel = "/boot/netbsd-INSTALL_XEN3_DOMU"を"netbsd-XEN3_DOMU"に変更します。


• DomainUの起動
  次の操作でDomainUを起動します。 # cd /etc/xen
  # xm create -c xmnetbsd31u


• rootでのログイン


  NetBSD/i386 (netbsd31.mydomain) (console)

  login: root
  Password:
  Copyright (c) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005
      The NetBSD Foundation, Inc.  All rights reserved.
  Copyright (c) 1982, 1986, 1989, 1991, 1993
      The Regents of the University of California.  All rights reserved.

  NetBSD 3.1 (XEN3_DOMU) #0: Tue Oct 31 04:58:28 UTC 2006

  Welcome to NetBSD!

  Terminal type is vt100.
  We recommend creating a non-root account and using su(1) for root access.
  netbsd31#

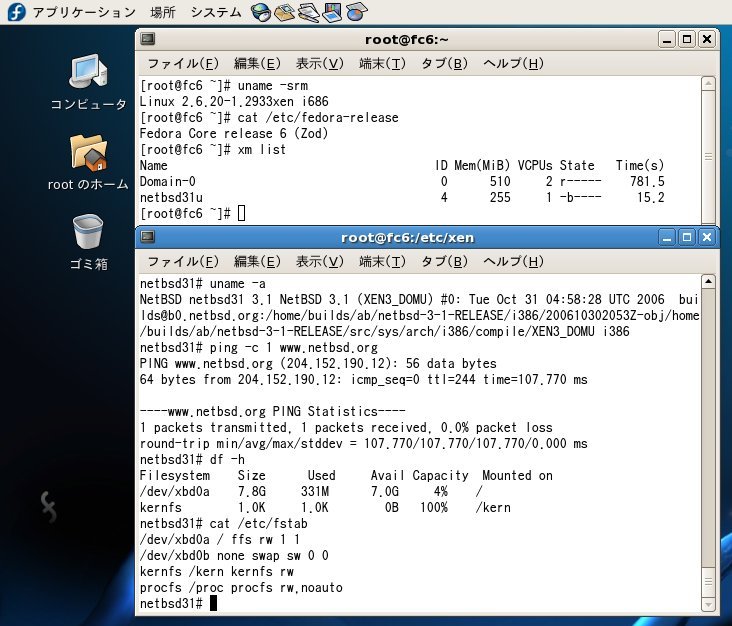

• DomainUでの操作
  DomainUからネットワーク操作も可能です。




• その他
  DomainU上のNetBSD 3.1にクロスコンパイル環境も構築しておくとその活用範囲も広がると思います。
