Xen 3.0.3(Vine Linux 4のDomain0編)

Vine Linux 4にはXenの公式パッケージは用意されていません。
しかしxensource(http://www.xensource.com/)で公開されているXenパッケージを利用することでVine Linux 4をDomain0として簡単に動作させることができます。

ここではVine Linux 4をDomain0として動作させる方法を紹介します。
またこのDomain0(Vine Linux 4)のDomainUとしてVine Linux 4を実行する方法も紹介します。
更にこのDomain0(Vine Linux 4)のHVMドメインでWindows XPやFedora Core 6(FC6)をインストールする方法も紹介します。

今回使用したPCのハードウェア構成は以下の通りです。
・CPU：Core 2 Duo E6600
・チップセット：Intel P965
・メモリ：3GB
・VGAカード：nVIDIA GeForce 7600 GT(VRAM 256MB)
・HDD：S-ATA 320GB
・LANカード：Intel PRO/100 S

１．Domain0にするVine Linux 4のインストール

ここではVine Linux 4のインストールCD-ROMからパッケージをほぼフルインストールします。
今回は以下のパーティション構成としました。
(1)/dev/sda1：/bootパーティション(ディスクイメージの格納用に約40GBの割当)
(2)/dev/sda2：/パーティション(約160GBの割当)

/boot/grub/menu.lstの内容は次の通りです。

# menu.lst generated by anaconda # # Note that you do not have to rerun grub after making changes to this file # NOTICE: You have a /boot partition. This means that # all kernel and initrd paths are relative to /boot/, eg. # root (hd0,0) # kernel /vmlinuz-version ro root=/dev/sda2 # initrd /initrd-version.img #boot=/dev/sda default=0 timeout=5 title Vine Linux (Current kernel) root (hd0,0) kernel /vmlinuz ro root=LABEL=/ vga=0x314 initrd /initrd.img title Vine Linux (Previous kernel) root (hd0,0) kernel /vmlinuz.old ro root=LABEL=/ vga=0x314 initrd /initrd.old.img

２．Vine Linux 4をDomain0として実行させる環境構築

Vine Linux 4をDomain0として実行させる環境構築手順は以下の通りです。

Vine Linux 4用パッケージの追加
# apt-get update
# apt-get install bridge-utils
# apt-get install SDL
# apt-get install vnc
xensource(http://www.xensource.com/)で公開されているXenパッケージの導入
まずxensourceからxen-3.0.3_0-install-x86_32p.tgz(無償版)を取得します。
次に下記操作でDomain0環境を構築します。
# tar zxvf xen-3.0.3_0-install-x86_32p.tgz
# cd dist
# ./install.sh
# cd /lib/modules
# depmod -aq
# mkinitrd -v -f /boot/initrd-2.6.16.29-xen.img 2.6.16.29-xen
# chkconfig --level 345 xend on
# chkconfig --level 345 xendomains on

/boot/grub/menu.lstの編集
/boot/grub/menu.lstに以下のエントリを追加します。

title Vine40 Xen3.0.3
	root (hd0,0)
        kernel /boot/xen-3.0.3-0.gz dom0_mem=512m
	module /boot/vmlinuz-2.6.16.29-xen ro root=LABEL=/
	module /boot/initrd-2.6.16.29-xen.img

Domain0の起動確認

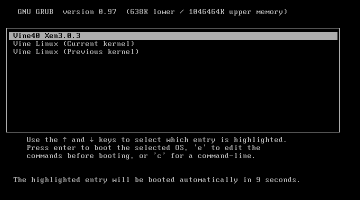

GRUBで「Vine40 Xen3.0.3」エントリを選択してブートします。

Xウィンドウが起動しない場合はXconfiguratorでXの設定変更を行います(今回使用した/etc/X11/xorg.confの内容はこちらです)。

尚、Xenの起動メッセージはxm dmesgで確認できます(xm dmesgの表示例)。

３．Vine Linux 4のDomainUとしてVine Linux 4を実行させる手順

Vine Linux 4用DomainUへのGUIログイン環境の構築(VNCサーバと仮想フレームバッファの導入)
VNCクライアントから実ビデオカードを持たないDomainU(Vine Linux 4)にXDMCP接続してGUI操作できるように仮想フレームバッファを導入します。
その詳細手順は「仮想フレームバッファ(Vine Linux 4.0編)」を参照して下さい(手順変更は不要です)。
Vine Linux 4(DomainU)側へのカーネルモジュールのコピーとネットワーク設定の一部変更
まずDomainUで実行させるVine Linux 4のHDDをイメージファイル化してDomain0となるVine Linux 4側に取り込みます。
尚、Vine Linux 4のイメージファイルをここでは/boot/vine40domu.imgとします。
次に以下のコマンドでVine Linux 4(DomainU)のイメージファイルにDomainU用カーネルモジュールをコピーします。
更に、Vine Linux 4(DomainU)側の/etc/sysconfig/network-scripts/ifcfg-eth0の内容も一部変更します。
# mount -o loop,offset=32256 /boot/vine40domu.img /mnt
# cp -Ra /lib/modules/2.6.16.29-xen /mnt/lib/modules
# vi /mnt/etc/sysconfig/network-scripts/ifcfg-eth0
HWADDR行を削除します。
# umount /mnt

Vine Linux 4用ドメイン構成ファイルの作成
以下の内容をもつVine Linux 4(DomainU)用ドメイン構成ファイル(/etc/xen/xmvine40u)を用意します。

kernel = "/root/dist/install/boot/vmlinuz-2.6.16.29-xen"
memory = 256
name = "Vine40U"
vif = [ 'mac=00:16:3e:00:00:11, bridge=xenbr0' ]
disk = [ 'file:/boot/vine40domu.img,hda,w' ]
root = "/dev/hda1 ro"
extra = "5"

DomainUの起動
# xm create -c xmvine40u
※構成ファイルは/etc/xenから探索されます。
Kudzu画面での操作
DomainUでは実際のネットワークカードが存在しないため実際のネットワークカードの設定をどうするかの問合せ画面が表示されます。
まず「Welcome to Kudzu」画面が表示されたらEnterキーを押し、次の「Hardware Removed」(ネットワークカードの取り外し)画面でF3キー(Ignore/Keep All)を押します。
この操作によって次回からは本画面は表示されません。
ログインプロンプト
DomainUのブートプロセスのメッセージが流れてテキストログインプロンプトが表示されます。
テキストログインプロンプトはそのまま放置しておいて構いません。
Domain0からのVNC接続
VNCクライアントのvncviewerを起動します。
接続先に「vine40share:1」を指定して＜接続＞ボタンで接続します。
※vine40shareはVine Linux 4のホスト名です。
GDMログイン画面
VNC接続できるとGDMログイン画面が表示されますので通常通りログインします。

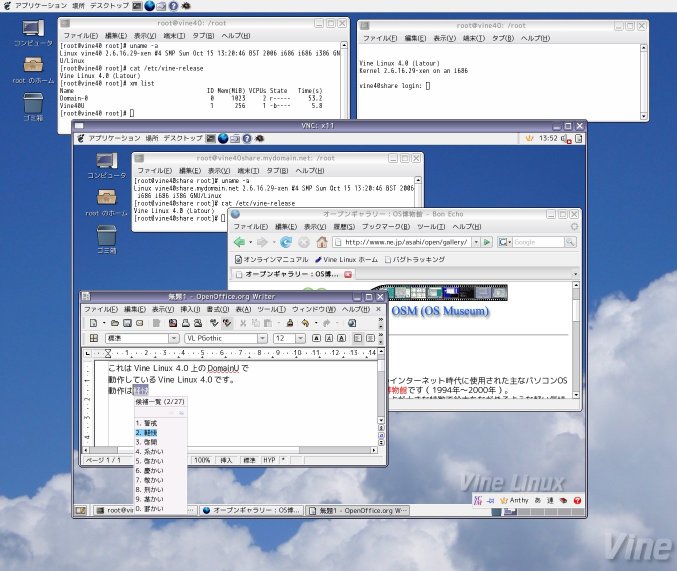

デスクトップ操作
VNCクライアントからDomainU側のGUI操作が行えます(日本語入力も行えます)。

４．Windows XP SP2のインストール

20GBディスクイメージの作成
# dd if=/dev/zero of=/boot/xenwinxp.img bs=1M count=1 seek=20480

HVMドメイン設定ファイル(/etc/xen/xmwinxp.hvm)の作成
Xen 3.0.3付属のxmexample.hvmというサンプルファイルをベースにWindows XP SP2インストール/実行用設定ファイルを作成します。

# cp -a /etc/xen/xmexample.hvm /etc/xen/xmwinxp.hvm
# cd /etc/xen
# vi xmwinxp.hvmで以下のように内容変更します。

(1)memory = 128を512に変更。
(2)name = "ExampleHVMDomain"を"WinXPHVM"に変更。
(3)disk = [ 'file:/var/images/min-el3-i386.img,hda,w', ',hdc:cdrom,r' ]を
disk = [ 'file:/boot/xenwinxp.img,hda,w', 'file:/boot/winxpcd.img,hdc:cdrom,r' ]に変更。
※上記diskでcdromを定義しています。
(4)#boot="cda"はそのままにしておきます。
(5)sdl=0を1に変更。
(6)vnc=1を0に変更。
(7)#soundhw='sb16'をsoundhw='es1370'に変更。
(8)#localtime=1の#を削除。

HVMドメインの起動
# xm create xmwinxp.hvm boot=d

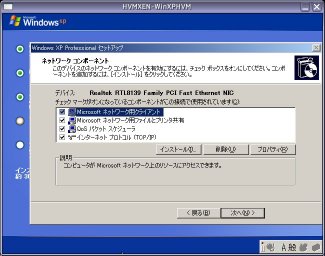

Windows XP SP2インストール画面

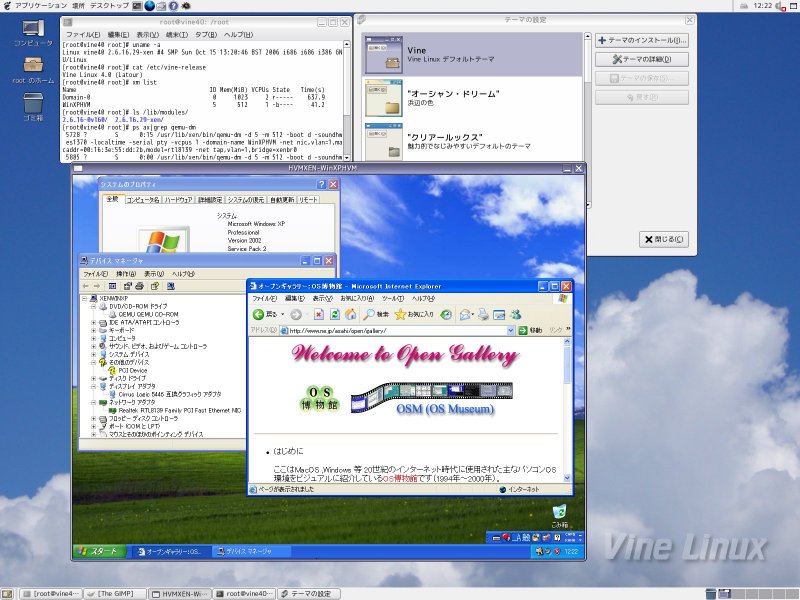

インストール後のWindpws XP SP2実行

５．Fedora Core 6(FC6)のインストール

20GBディスクイメージの作成
dd if=/dev/zero of=/boot/xenfc6.img bs=1M count=1 seek=20480

HVMドメイン設定ファイル(/etc/xen/xmfc6.hvm)の作成
Xen 3.0.3付属のxmexample.hvmというサンプルファイルをベースにFC6インストール/実行用設定ファイルを作成します。

# cp -a /etc/xen/xmexample.hvm /etc/xen/xmfc6.hvm
# cd /etc/xen
# vi xmfc6.hvmで以下のように内容変更します。

(1)memory = 128を512に変更。
(2)name = "ExampleHVMDomain"を"FC6HVM"に変更。
(3)disk = [ 'file:/var/images/min-el3-i386.img,hda,w', ',hdc:cdrom,r' ]を
disk = [ 'file:/boot/xenfc6.img,hda,w', 'file:/boot/fc6dvd.img,hdc:cdrom,r' ]に変更。
※上記diskでcdromを定義しています。
(4)#boot="cda"はそのままにしておきます。
(5)sdl=0を1に変更。
(6)vnc=1を0に変更。
(7)#localtime=1の#を削除。

インストール用HVMドメインの起動
# xm create xmfc6.hvm boot=d

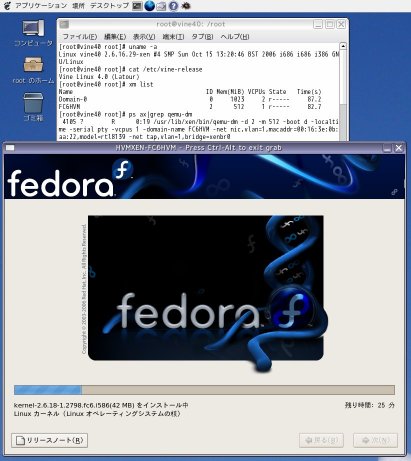

FC6インストール
パーティション設定は「選択したドライブ上のLinuxパーティションを削除してデフォルトのレイアウトを作成します。」を選択しました(論理ボリュームが自動作成されます)。
またパッケージは「仮想化」以外はすべて選択しました。

インストール後の＜再起動＞ボタンでは再度インストーラが起動されてしまいます。
このため次のコマンドで「ようこそ」ウィザードを起動します。
# xm create xmfc6.hvm

自動生成された/boot/grub/grub.confの内容
インストーラによって自動生成された/boot/grub/grub.confの内容は次のようになっています。

# grub.conf generated by anaconda
#
# Note that you do not have to rerun grub after making changes to this file
# NOTICE:  You have a /boot partition.  This means that
#          all kernel and initrd paths are relative to /boot/, eg.
#          root (hd0,0)
#          kernel /vmlinuz-version ro root=/dev/VolGroup00/LogVol00
#          initrd /initrd-version.img
#boot=/dev/hda
default=0
timeout=5
splashimage=(hd0,0)/grub/splash.xpm.gz
hiddenmenu
title Fedora Core (2.6.18-1.2798.fc6)
        root (hd0,0)
        kernel /vmlinuz-2.6.18-1.2798.fc6 ro root=/dev/VolGroup00/LogVol00 rhgb quiet
        initrd /initrd-2.6.18-1.2798.fc6.img

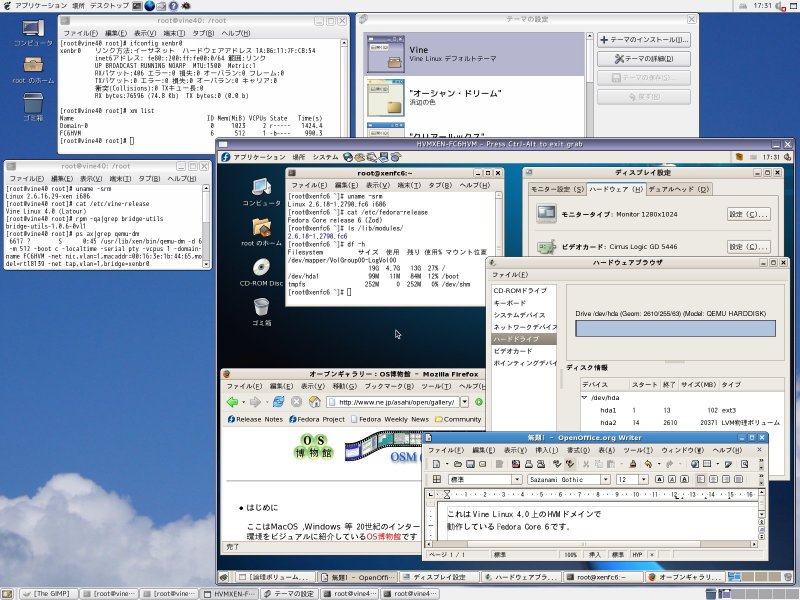

インストール後のFC6実行
次のコマンドでFC6を起動します。
# xm create xmfc6.hvm

インストール直後のFC6の画面解像度は800x600x24になっています。
大きな画面にするにはGNOMEメニューの[システム]－[管理]－[ディスプレイ]の「ディスプレイ設定」画面でモニター設定を変更します。
今回は次のように設定変更しました。
(1)モニタータイプ：Monitor 1280x1024に変更。
(2)解像度：1152x864に変更。
再ログインすると新しい画面解像度で表示されます。
