仮想フレームバッファ(Debian GNU/Linux 4.0編)

仮想フレームバッファ(デバイス)はメモリ上にXウィンドウ画面をマッピングする特殊なXサーバです。
Linuxマシンを遠隔GUI操作に限定して使用するために実機での直接GUI操作ができないようにする場合は仮想フレームバッファが役に立ちます。
またXenのDomainUなどのようにビデオカードが使えず通常のXサーバが使用できない場合に仮想フレームバッファを導入してXDMCP接続してGUI操作したりもできます。

ここでは2007年4月8日にリリースされたDebian GNU/Linux 4.0(以下Debian 4.0)に仮想フレームバッファを導入し、
Cygwin/X等のXサーバからのXDMCP接続やVNCクライアントからのXDMCP接続を行う手順を紹介します。

１．前提条件

Debian 4.0の最初のインストールはnetinst CD(ネットワークインストーラ)からのインストールとし、

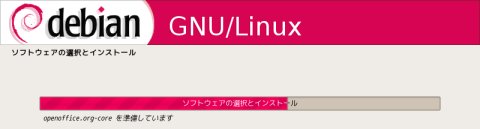

「ソフトウェアの選択」ではデスクトップ環境から標準システムまですべて選択するものとします。

今回の環境では以下のパッケージがインストールされています。
Debian 4.0のパッケージ一覧(netinstインストールのためアップデートパッケージを含みます)。

尚、netinstによるインストールのタイミングによってはインストール後すぐにアップデート有りのマークが表示されることがあります。

２．固定IPアドレス化(任意)

Debian 4.0のnetinstではDHCPサーバによるIPアドレス割り当てが標準となっています。

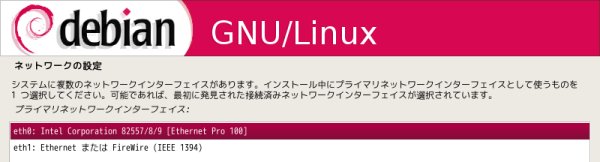

※インストール時、「ネットワークハードウェアの検出」の後、DHCPでのネットワーク設定が行われます。

ここでは仮想フレームバッファを導入したDebian 4.0の実行環境(仮想マシン環境)でDHCPが使用できない場合も想定し固定IPアドレス割り当てを推奨します。

# vi /etc/network/interfaces
Debian 4.0でのeth0の標準定義は以下の2行のようになっています。

allow-hotplug eth0 iface eth0 inet dhcp

これを以下のように固定IPアドレス指定に変更します。

auto eth0 iface eth0 inet static address 192.168.0.40 network 192.168.0.0 netmask 255.255.255.0 broadcast 192.168.0.255 gateway 192.168.0.1

# vi /etc/modprobe.d/aliases
「alias eth0 カーネルモジュール名」行を追加します(Intel PRO/100使用ケースの指定例：「alias eth0 e100」)。
# depmod -a

また必要に応じて、/etc/hosts, /etc/resolv.confも変更しておきます。

ネットワーク設定変更後は一旦リブートします。
リブートするとGNOMEパネル上のネットワーク接続アイコンがネットワーク未接続状態になることがあります。
ネットワーク接続アイコンがネットワーク未接続状態の表示になっていてもネットワークは使用可能です。

３．Debian 4.0へのサーバパッケージの導入

Debian 4.0の最初のインストールではSSHサーバやFTPサーバは含まれていません。
これらのサービスはよく使用するものですのでそのパッケージを導入しておきます。

# apt-get update
# apt-get install ssh
# apt-get install proftpd ※proftpdの実行方法のデフォルトは「スタンドアロン」です。

sshd, proftpdサービス共にインストール直後から自動起動されます(リブート後も自動起動されます)。

４．Debian 4.0へのVNCの導入と設定

inetdの確認
「ps -ef|grep inetd」で「/usr/sbin/inetd」の行が表示されればinetdはインストールされて稼動しています。
inetdが未導入であればここでインストールしておきます。
仮想フレームバッファデバイスのインストール
# apt-get install xvfb ※xvfbの先頭のxは小文字です。
※Xvfbのパスは/usr/bin/Xvfbです。
VNCサーバの導入と自動起動設定
- VNCサーバの導入
  # apt-get install vncserver
- VNCサーバパスワードの設定(手動起動テスト用)
  # vncserver :1
  Password：プロンプトでVNCパスワードを設定します。
  VNCサーバを起動しても/root/.vncディレクトリにはxstartupファイルは作成されませんがVNC接続するとGNOMEデスクトップが表示されます。

  手動で起動したvncserverの停止は以下のコマンドで行います。
  # vncserver -kill :1
- gdm設定ファイルについて
  Debian 4.0には2種類のgdm設定ファイルがあります。
  (a)/usr/share/gdm/defaults.conf
  デフォルト値が設定されたgdm設定ファイルです(書き込み可能属性になっています)。
  (b)/etc/gdm/gdm.conf
  XDMCP接続を許可する等のカスタマイズ指定の内容を保持するgdm設定ファイルです(最初はすべて値無しの空の下記セクションです)。
  [daemon]
  [security]
  [xdmcp]
  [gui]
  [greeter]
  [chooser]
  [debug]
  [servers]
- ログイン画面の設定変更
  GNOMEメニューの[デスクトップ]-[システム管理]-[ログイン画面]での「ログイン画面の設定」画面で以下の変更を行います。
  (a)「リモート」タブ
  スタイルを＜リモート・ログインを無効にする＞から＜ローカルと同じにする＞に変更します。
  これでXDMCP接続ができるようになります。
  (b)「セキュリティ」タブ
  ＜システム管理者(ローカル)のログインを許可する＞をonに変更します(これは任意です)。
  ＜システム管理者(リモート)のログインを許可する＞をonに変更します(これは任意です)。

  上記の設定変更は/etc/gdm/gdm.confに以下のように反映されます。
  [daemon] RemoteGreeter=/usr/lib/gdm/gdmgreeter [security] AllowRoot=true AllowRemoteRoot=true [xdmcp] Enable=true
  ちなみにgdmのデフォルト設定ファイルの手動変更は後述します。
- VNCサーバをinetd経由で自動起動する設定
  VNC接続要求がきた時点でVNCサーバをinetd経由で自動起動してグラフィカルログイン画面を表示(内部的なXDMCP接続)するように以下の設定を行います。
  - /etc/servicesへの行追加
    /etc/servicesに下記1行を追加します(とりあえず1個のスクリーン分だけ指定しておきます)。
    vncサービス名 5901/tcp
    ※vncサービス名として適当な名称を指定します(例：vncserver1)。
  - /etc/inetd.confへの行追加
    /etc/inetd.confの最後に下記1行を追加します(長いですが1行で指定します)。
    vncサービス名 stream tcp nowait nobody /usr/bin/Xvnc Xvnc -inetd -query localhost -once -depth 24 -geometry 1024x768 -desktop X
    【補足】
    ※1 vncサービス名は/etc/servicesに指定した値と同じにします。
    ※2 「-query localhost」指定：VNC接続時は自動的にXDMCP接続となってグラフィカルログイン画面が表示されます。
    ※3 「-once」指定：VNC接続が切れるごとにVNCサーバを再度自動起動するようになります。
- XDMCP接続の確認テスト
  /etc/inetd.confを変更したため「/etc/init.d/openbsd-inetd restart」によるinetdの再起動が必要ですが、
  /etc/gdm/gdm.confも変更しているため手っ取り早くrebootしてinetdとgdmを再起動します。
  WindowsのVNCクライアントからDebian 4.0にVNC接続するとグラフィカルログイン画面が表示されるようになります。

  Xming等のXサーバからDebian 4.0に直接XDMCP接続してもグラフィカルログイン画面が表示されます。
- rootによるローカルログイン
  GNOMEメニューの[デスクトップ]-[システム管理]-[ログイン画面]での「ログイン画面の設定」画面で
  ＜システム管理者(ローカル)のログインを許可する＞をonに変更するとrootによるローカルログインが可能となります。
  最初にrootでログインする場合はログイン画面の言語として「日本語」を選択します。
  これによってrootの言語環境変数は以下のようになります。
  GDM_LANG=ja_JP.UTF-8
  LANG=ja_JP.UTF-8
gdm設定ファイルの手動変更
gdm設定ファイルの手動変更は仮想フレームバッファデバイスとVNCサーバ使用に備えて実施します。

# vi /etc/gdm/gdm.conf　にて以下のように設定変更します(/etc/inittabでのランレベルは2のままでOKです)。
[daemon]セクション
StandardXserver=/usr/X11R6/bin/Xvfbという行を追加します。

[server-Standard]セクション自体を追加して以下の行を指定します。
command=/usr/X11R6/bin/Xvfb
:wq!

【補足】
(1)「/usr/X11R6/bin/Xvfb」指定はビデオカードが存在しない環境で仮想フレームバッファ用Xサーバを起動させてVNC接続させるためのものです。
デフォルトのgdm設定ファイルの変更
Debian 4.0では/usr/share/gdm/defaults.confというデフォルトのgdm設定ファイルが存在します。
このファイル書き込み可能になっており以下のように内容変更します。

# vi /usr/share/gdm/defaults.conf
[servers]セクションの中を以下のように変更します。
0=Standardを「#0=Standard」に変更(Xサーバ起動エラーメッセージの抑止設定です)。
:wq!

尚、/usr/share/gdm/defaults.conf中の[server-Standard]セクションの下記はそのままで結構です。
(/etc/gdm/gdm.conf側の[server-Standard]セクション設定が有効となるためです)
name=Standard server command=/usr/bin/X -dpi 96 -audit 0 flexible=true
フォントサーバ設定ファイルの変更
Cygwin/Xなどでフォントパスを指定してフォントが綺麗に表示されるようにフォントサーバの設定を変更します。

# apt-get install xfs
xfsサービスはインストール直後からデーモンとして自動起動されます(リブート後も自動起動されます)。

# vi /etc/X11/fs/config
最後の行の「no-listen = tcp」を「# no-listen = true」に変更(コメント化)。
:wq!

フォントサーバの設定(/etc/X11/fs/config)変更を有効にするためxfsを再起動します。
# /etc/init.d/xfs restart

Cygwin/Xでのxwinコマンドで「-fp "tcp/サーバアドレス:7100"」を指定するとフォントサーバを利用した接続となります。

５．最終確認テスト

Debian 4.0の起動

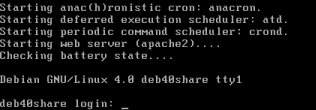

Debian 4.0を起動してテキストログインプロンプト表示の状態にしておきます。

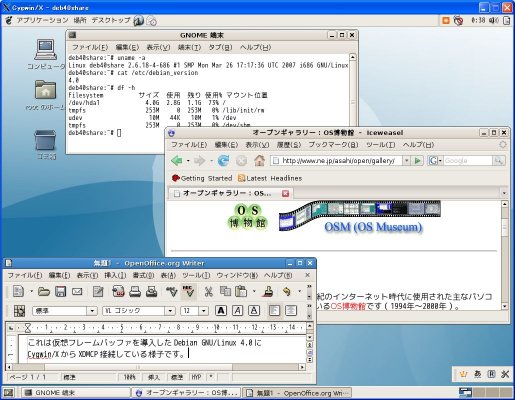

Cygwin/Xからの接続例
rootでログインしてデスクトップ操作してみました。

尚、Cygwin/XによるDebian 4.0接続用batファイルの内容は以下のように指定しています。
※deb40shareはDebian 4.0のアドレスです。
@echo off chdir C:\cygwin\usr\X11R6\bin set PATH=C:\cygwin\bin xwin -screen 0 1024 768 -query deb40share -from Windows側アドレス -fp "tcp/deb40share:7100"
