Xen 3.0(SUSE Linux 10.0編)

2005年10月7日にSUSE Linux 10.0日本語版がリリースされました。
そのリリースノートによるとSUSE Linux 10.0に付属されているXen 3.0はプレビュー版とのことです。
実際にそのSUSE Linux 10.0付属のXen 3.0を試してみるとxmコマンドの動作が不安定(頻繁にPythonエラー発生)でした。
しかもホストOS(ドメイン0)とゲストOS(ゲストドメイン：ドメインU)間でのネットワーク接続ができないという致命的な問題もありました。
しかしその後、YaSTオンラインアップデート(YOU)でXenをアップデートすると安定性も向上し、ネットワーク接続もできるようになりました。

SUSE LinuxではYaSTを使用してドメインUにSUSE Linux CD-ROM/DVDからインストールする機能を標準装備しています。
しかしテキストベースのYaSTは使いづらくホスト名もデフォルトの「linux」から変更できない等の問題がSUSE Linux 10.0でも解決されないままになっています。
ドメインUへのゲストOSインストールはYaSTでの「ディレクトリへのインストール」機能を使用するよりも、QEMUにOSをインストールしてそのディスクイメージからパーティションイメージファイルを作成した方が簡単なようです。

とは言ってもSUSE Linux 10.0にせっかく備わっている機能なのでその「ディレクトリへのインストール」機能の利用手順を紹介します。
またSUSE Linux 10.0のドメインUとして実パーティション上のFedora Core 4も動作させる手順も簡単に紹介します。
更にドメインUとしてFreeBSD 7.0を動作させる手順も紹介します。

１．SUSE Linux 10.0の「ディレクトリへのインストール」機能利用

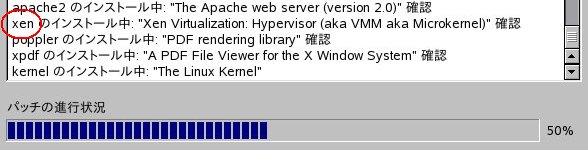

YaSTオンラインアップデート(YOU)の実行
オンラインアップデートでXenを最新のものにします。
ドメイン0のメモリ設定
SUSE Linuxを最初にインストールした時点でインストーラは/boot/grub/menu.lst中のdom0_memに実メモリから計算したドメイン0用最大メモリを設定します。
例えば実メモリが768MBの場合にはdom0_mem=720896(即ち704MB)が自動設定されます。
ドメインUを稼動させる場合にいちいちドメイン0用メモリを減らすのが面倒な場合は最初からこのdom0_memの値を変更しておくと便利です。
tlsの無効化
tlsライブラリが有効になっている場合、Xen動作が遅くなるようです。
以下のようにしてtlsライブラリを無効にします。
# mv /lib/tls /lib/tls.disabled
ドメイン0の起動

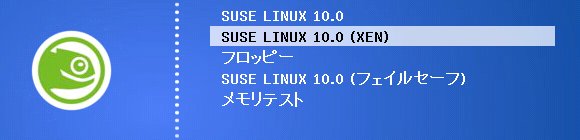

ドメイン0の起動はGRUBメニューで「SUSE LINUX 10.0 (XEN)」を選択してブートすることで行います。

xm listで確認するとドメイン0のドメイン名は「Domain-0」と表示されます。
ドメインUにSUSE Linuxをインストールするためのイメージファイルの作成
- Linuxパーティションイメージファイルの作成
  # cd /usr/local
  # dd if=/dev/zero of=suse10-1.img bs=1k count=1 seek=6144k ※6GB用
  # mkreiserfs -f suse10-1.img ※ファイルシステムの作成
- swapパーティションイメージファイルの作成
  # cd /usr/local
  # dd if=/dev/zero of=suse10-1swap.img bs=1k count=1 seek=512k ※512MB用
  # mkswap suse10-1swap.img
LinuxパーティションへのSUSE Linuxのインストール
- Linuxパーティションイメージファイルのマウント
  # mkdir -p /mnt/mntsuse10-1
  # mount -t reiserfs -o loop suse10-1.img /mnt/mntsuse10-1
  ※「ディレクトリへのインストール」機能ではswapパーティションは使用設定されませんのでそのマウントは不要です。
  インストール後にswapの設定をします。
- YaSTの「ディレクトリへのインストール」の起動
- 「ディレクトリインストール」画面操作
  (1)オプション
  ターゲットディレクトリ：「/mnt/mntsuse10-1」を指定。
  「最初の起動時にYaSTとSuSEconfigを実行します」オプションにチェックを入れます。
  イメージの作成：「いいえ」のままとします(インストール後のイメージファイルの圧縮バックアップが必要なら「はい」にします)。

  (2)ソフトウェア
  デフォルトでは以下のソフトウェアがインストールされるように表示されます。
  必要に応じて追加インストールするソフトウェアを追加選択します。
  ・KDEを搭載した標準システム
  ・+ KDEデスクトップ環境
  ・+ ヘルプとサポートマニュアル
  ・インストールするパッケージのサイズ：2.3GB

  通常はデフォルトのままでいいようですがGNOMEデスクトップ環境を使用するのであればGNOMEを追加して下さい。
- インストールの開始
  「SUSE LINUX Version 10.0 DVD 1」を挿入してくださいというメッセージに従いインストールDVDをセットします。
  ＜OK＞ボタンを押すとパッケージのインストールが開始されます。

  インストールの最後の方で「パッケージkernel-xen-2.6.13-15.i586のインストールが失敗しました」と表示されますが＜無視＞で続行します。
  本件はNovell側も認識している既知の問題のようです。
- インストールの完了
  「ディレクトリインストールを完了中」と表示された後、「ディレクトリインストール」画面は自動的に閉じられます。
- 後処理
  説明書通りに下記を実行します。
  # mv /mnt/mntsuse10-1/lib/tls /mnt/mntsuse10-1/lib/tls.disabled
  # cp -a /lib/modules/2.6.13-15.8-xen /mnt/mntsuse10-1/lib/modules
  ※インストールDVDからはアップデート前の2.6.13-15-xenがインストールされるためアップデートされた2.6.13-15.8-xenをコピーします。
  ※オンラインアップデートのタイミングによっては2.6.13-15.8-xenのバージョン部分をunameで表示されるものに読み替えて下さい。
  # cp /etc/fstab /mnt/mntsuse10-1/etc
  ※ディレクトリへのインストールでは1行(none /subdomain subdomainfs noauto 0 0)だけのfstabしか作成されないためfstabもコピーします。
  # umount /mnt/mntsuse10-1

ドメイン構成ファイルの作成
# cd /etc/xen
# cp xen-rescue xmsuse10-1
# xmsuse10-1の内容を以下のように編集します。

kernel = "/boot/vmlinuz-xen"
ramdisk = "/boot/initrd-xen"
memory = 256　※必要に応じて変更して下さい。
name = "suse10-1"
nics=1
vif = [ 'mac=aa:cc:00:00:00:ab, bridge=xenbr0' ]
disk = [ 'file:/usr/local/suse10-1.img,hda1,w', 'file:/usr/local/suse10-1swap.img,hda2,w' ]
root = "/dev/hda1 ro"

ドメインUの起動
xendデーモンはデフォルトで自動起動される設定になっていますので以下のコマンドでドメインUを起動してシステム設定を行います。
# cd /etc/xen
# xm mem-set 0 256
※xm balloonはXen 3.0でxm mem-setにキーワードが変わりました。
# xm create -c xmsuse10-1
テキストベースのYaST操作
ドメインUを起動するとブートメッセージが流れた後にテキストベースのYaST画面が表示されます。
- rootパスワード設定
- ネットワーク設定
  - ファイウォール
    ファイウォール：「使わない」に変更します。
  - ネットワークインタフェース
    「* 検出できませんでした」と表示されますが実際にはeth0が使用できるようになっています。
    ネットワークの設定画面でIPアドレス等を指定します。
    尚、ホスト名は「linux」から変更不可で、ドメイン名も「site」から変更不可です。
    これらは別途設定し直します。
    ルーティング設定ではデフォルトゲートウェイを指定します。
    VNCリモート管理では「リモート管理を許可する」にチェックマークを付けてVNC接続できるようにします。
  - インターネットへの接続のテスト
    これはスキップさせて構いません。
- 認証方法の設定
  とりあえずデフォルトの「ローカル(/etc/passwd)」で構いません。
- 新規のローカルユーザ
  root以外に一般ユーザアカウントを作成します。
- 設定情報の書き込み
- リリースノートの表示
- ハードウェアの設定
  ドメインUにはハードウェア割り当てはされないため何の設定変更もしなくて構いません。
- インストールの完了
  「インストールは完了しました」と表示されますので＜完了＞で起動処理が続行されます。
ログインとシャットダウン
「linux login:」プロンプトが出ますのでrootでログインします。

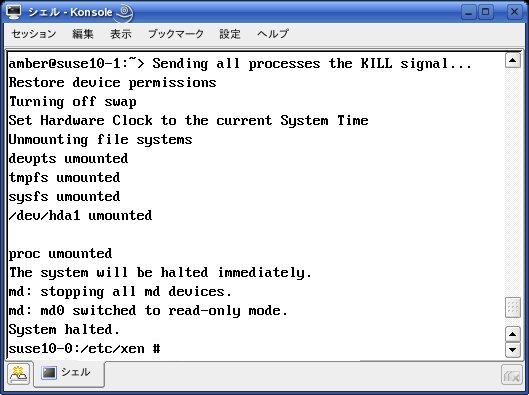

ログインができたらshutdown -h nowでドメインUをシャットダウンします(shutdown時の表示内容)。
ドメインUのGUI操作
ドメインUのGUI操作はVNCを用いて行えます。
ドメインUへのディレクトリインストールでのテキストベースYaST操作で「リモート管理を許可する」設定にしたのでvncserverは自動起動される設定になっています。

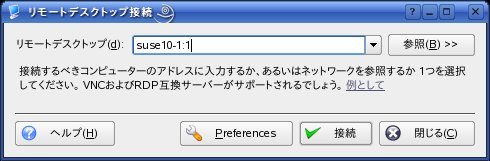

ドメイン0側のVNCクライアントとしてはKrdcを使用してみました。

VNCでのデスクトップが表示されない場合はドメイン0側で再度vncserverを起動し直してみて下さい。
VNCデスクトップが表示されたらGUI操作が可能となります。

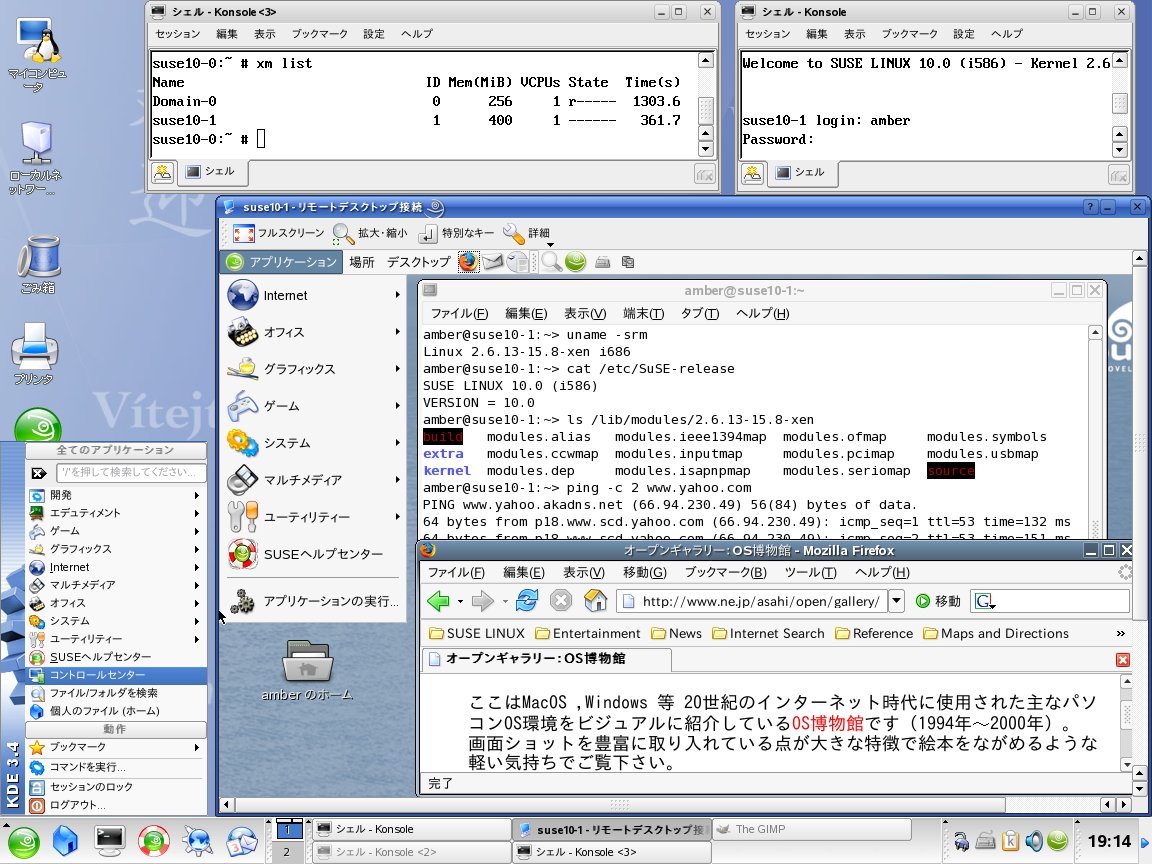

下の画面はドメイン0のデスクトップがKDEでドメインU側のデスクトップをGNOMEにした場合のものです。

実寸画像はこちらです。

２．ドメインUでの実パーティション上のFedora Core 4実行

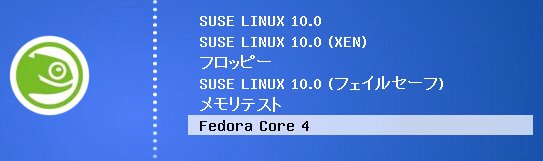

SUSE Linux 10.0とFedora Core 4(FC4)をデュアルブート環境で使用しています。

デュアルブート環境のため二つを同時に使用させることができなくて不便です。
そこでXenを用いて両者を同時実行させることにしました。
両者のドメイン関係はSUSE Linux 10.0がドメイン0でFC4がゲストドメイン(ドメインU)です。

FC4をドメインUで動作させるソフトウェア群はhttp://www.xensource.com/xen/downloads/から入手できます。
それらのソフトウェア群をインストールして以下の環境を準備することがまず必要です。

SUSE Linux側
- /boot/vmlinuz-2.6.12.6-xen3_7.1_fc4
  FC4をドメインUで動作させるためのXenカーネルでFC4のカーネルをXen対応化したものです。
- /boot/initrd-2.6.12.6-xen3_7.1_fc4.img
  ドメインU上でFC4をブートさせるためのramdiskイメージです。
FC4側
- /lib/modules/2.6.12.6-xen3_7.1_fc4
  Xen対応カーネルモジュール群のディレクトリです。

これらのソフトウェア環境が揃っていることを前提に実パーティションにあるFedora Core 4をドメインUで実行させる手順を紹介します。

ドメイン構成ファイルの作成
FC4用のドメイン構成ファイル(SUSE Linux側に用意する/etc/xen/xmfc4)を以下の内容で作成します(コメント行は省略しています)。

kernel = "/boot/vmlinuz-2.6.12.6-xen3_7.1_fc4"
ramdisk = "/boot/initrd-2.6.12.6-xen3_7.1_fc4.img"
memory = 480
name = "FC4-U"
nics=1
vif = [ 'mac=aa:cc:00:00:00:ab, bridge=xenbr0' ]
disk = [ 'phy:hdb1,hdb1,w', 'phy:hdb2,hdb2,w' ]
root = "/dev/hdb1 ro"

[補足]

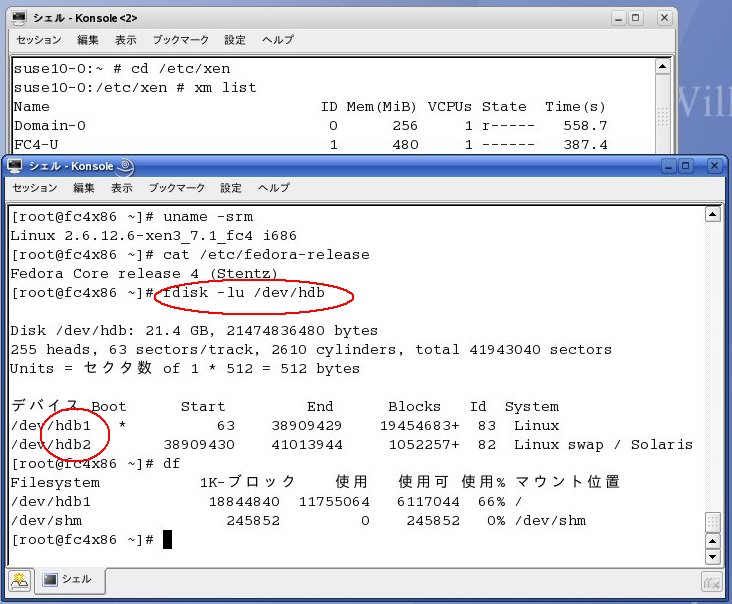

(1)disk = [ 'phy:hdb1,hdb1,w', 'phy:hdb2,hdb2,w' ]の部分は単にdisk = [ 'phy:hdb,hdb,w' ]と記述しても構いません(実行時にパーティションが正しく認識されます)。

Xenの実行
- SUSE LinuxのXenモード起動
  GRUBメニューから「SUSE LINUX 10.0 (XEN)」を選択してブートします。

  ※SUSE LinuxではXenデーモン(xend)は自動起動される設定になっています。
- ドメインU用メモリの確保
  # xm mem-set 0 256
  「xm mem-set 0 256」というのはballoonドライバへの指示で、ドメインU用メモリの確保のためドメイン0の割当メモリを256MBに変更(削減)するということです。
- ドメインUの起動
  # cd /etc/xen
  # xm create -c xmfc4
- ログイン

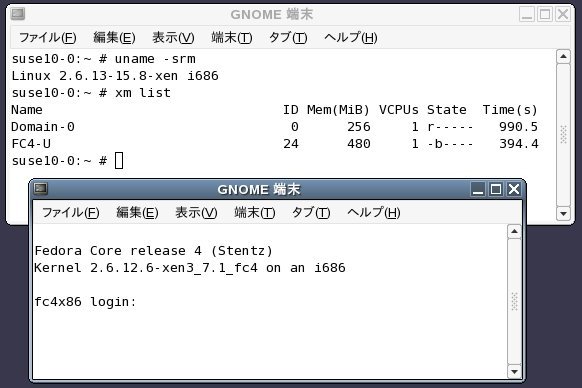

  ドメインUのブートプロセスのメッセージが流れてテキストログインプロンプトが表示されます。
  下側がドメインUの仮想コンソールです。

  通常通りログインします。
- ドメインU側でのVNCサーバ手動起動
  手始めに「vncserver」でVNCサーバを手動起動します(初回起動時にパスワード設定します)。
- ドメイン0からのVNC接続
  VNCクライアント(Krdc)を起動します。
  Krdcのオプション設定をします(解像度やキーボードタイプ等)。

  接続先に「fc4x86:1」を指定して接続します(パスワードも指定)。
- ドメインU(FC4)のGUI操作

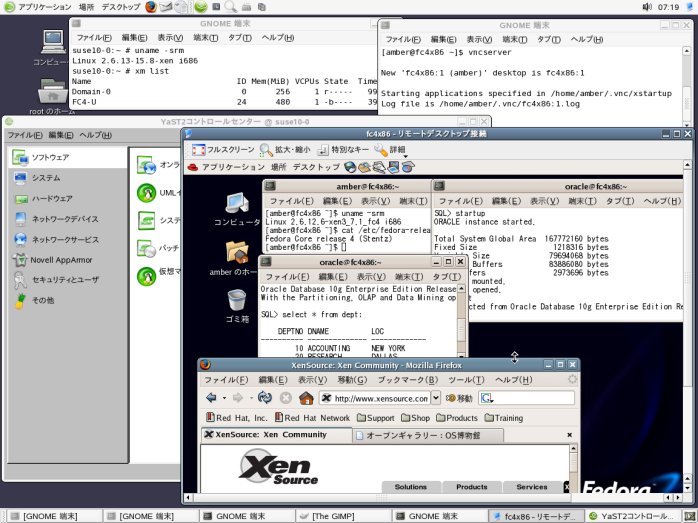

  VNC接続後は自由にGUI操作ができます。
  FC4側のFireFoxやOracle 10gを使ってみました。

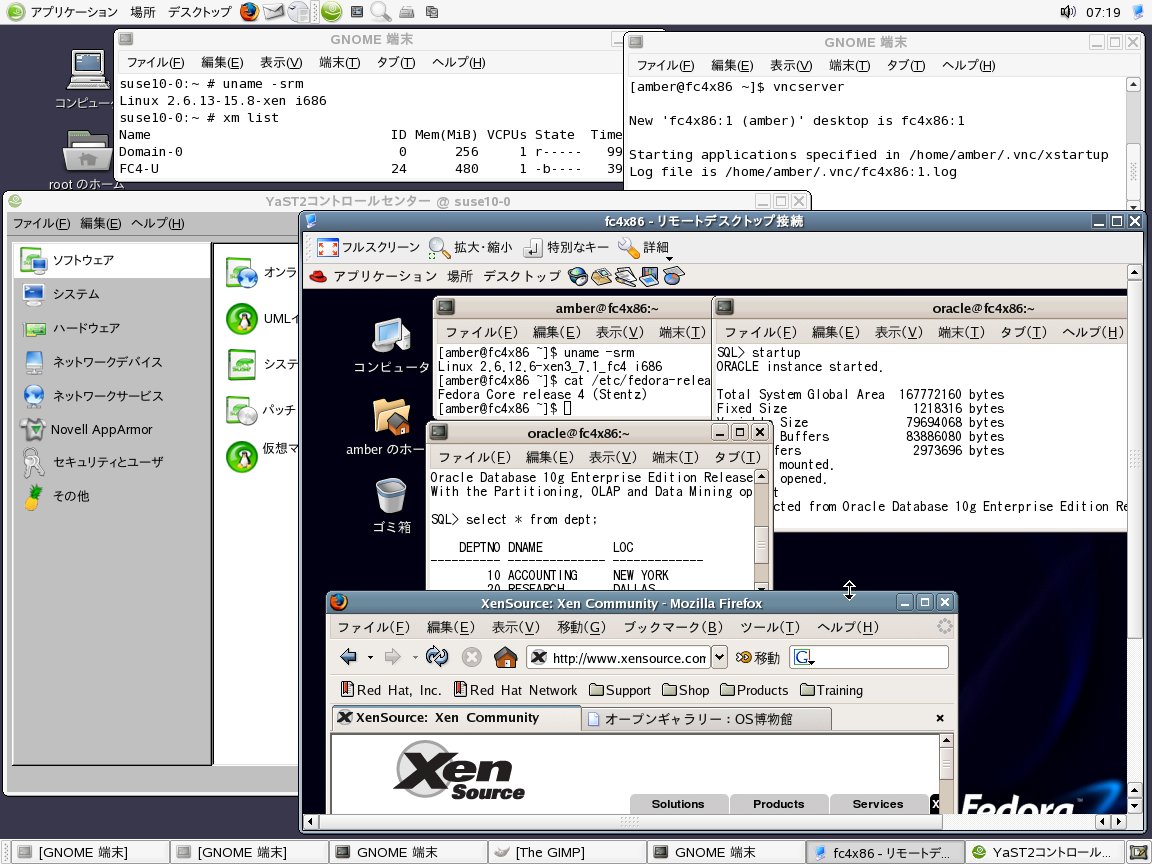

  実寸画像はこちらです。

３．ドメインUでのFreeBSD 7.0の実行

SUSE Linux 10.0のドメインU上でFreeBSD 7.0を実行する手順を紹介します。

FreeBSD 7.0実行用ファイルの準備
http://www.fsmware.com/xenofreebsd/7.0/download/から以下のファイルをダウンロードします。
(1)kernel-current：ドメインU用のカーネルです(約2.7MB)。
(2)mdroot-7.0.bz2 ：仮想ディスクイメージファイルです(約109MB)。
「bunzip2 mdroot-7.0.bz2」でmdroot-7.0(約520MB)を得ます。

上記のファイル(kernel-current, mdroot-7.0)は/root/freebsd70ディレクトリに格納するものとします。

ドメイン構成ファイルの作成
SUSE Linux 10.0の/etc/xen/xmexample1を参考にFreeBSD 7.0用のドメイン構成ファイル(/root/freebsd70/xmfreebsd70u)を以下の内容で作成します。

kernel = "/root/freebsd70/kernel-current"
memory = 64
name = "freebsd7"
vif = [ 'mac=00:16:3e:00:00:11, bridge=xenbr0' ]
disk = ['file:/root/freebsd70/mdroot-7.0,hda1,w']
extra = "bootverbose"
extra += ",bootsingle"
extra += ",vfs.root.mountfrom=ufs:/dev/xbd769a"

ドメインUの起動
# cd /root/freebsd70
# xm create -c xmfreebsd70u
※createはドメインUの作成と起動を指します。
※-cは現在のターミナルをドメインUの仮想コンソールとして使用するオプションです。

ドメインUを起動するとブートメッセージが表示されます。
ログイン
ドメインUのブートプロセスのメッセージが流れてテキストログインプロンプトが表示されます。

rootでログインします。
パスワードはありません。
ネットワーク構成の変更(/etc/rc.confの変更)
mdroot-7.0の初期状態ではそのホスト名がdemoになっていますのでここでは「freebsd7u」に変更しました。
またifconfig_lnc0="DHCP"でIPアドレスのDHCP取得指定になっているためそれをSUSE Linux 10.0のネットワーク環境に合うよう変更します。
尚、ifconfig_lnc0の部分はifconfig_xn0に変更する必要があります。

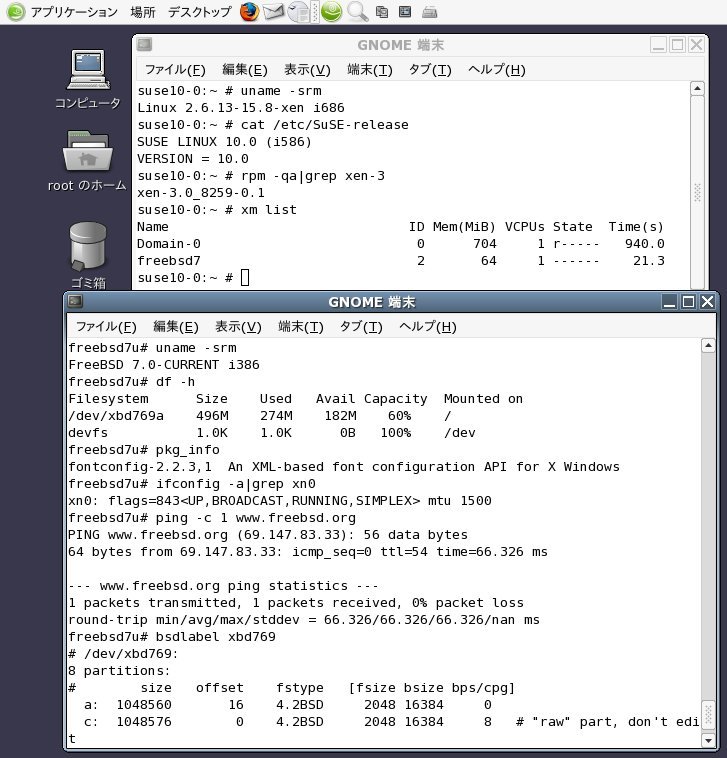

上記ネットワーク設定変更によってドメインU上のFreeBSD 7.0からインターネット接続もできるようになります。
